TBCG5 Generator grzebieniowy TEKBOX

Dostępność: na wyczerpaniu

Wysyłka w: 30 dni

Cena brutto: 3 591,60 zł

Cena regularna:

3591.60

Najniższa cena z 30 dni przed obniżką:

Cena netto: 2 920,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: Tekbox

Kod produktu: TEK_TBCG5

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Przegląd produktu

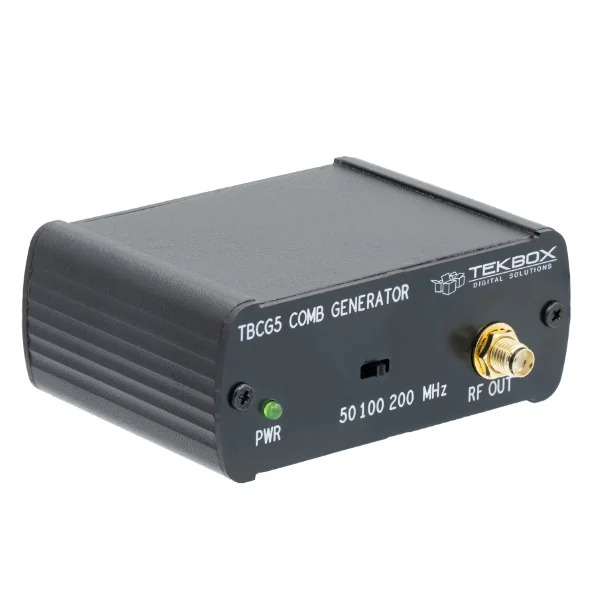

TBCG5 to uniwersalny generator grzebieniowy o przełączalnej częstotliwości podstawowej wynoszącej 200 MHz, 100 MHz lub 50 MHz. Generuje on płaskie widmo grzebieniowe do 3 GHz i może być używany w zakresie częstotliwości do 8 GHz. Generator grzebieniowy jest zasilany poprzez gniazdo USB-C na tylnym panelu.

Urządzenie TBCG5 zostało zaprojektowane i scharakteryzowane tak, aby służyć jako wszechstronne narzędzie laboratoryjne do pomiaru rezonansów kabli, skuteczności ekranowania, filtrów, przesłuchów, konfiguracji testowych EMC i nie tylko. Generatory grzebieniowe są powszechnie wykorzystywane jako uniwersalne źródła szerokopasmowych sygnałów RF lub wąskich impulsów o krótkim czasie narastania.

Kluczowe cechy

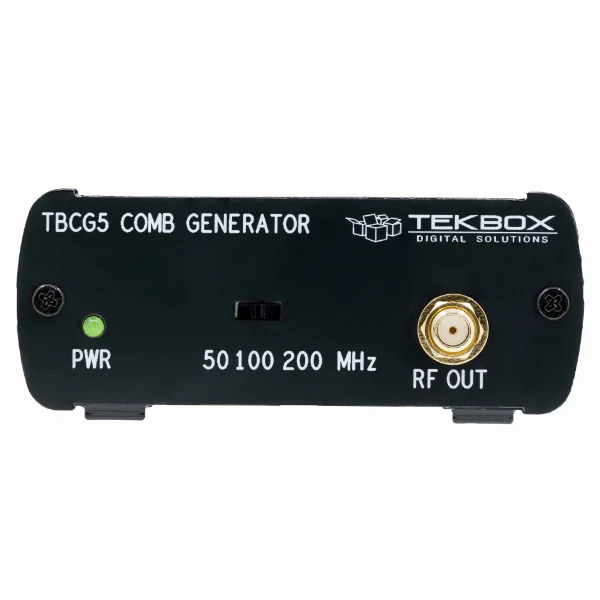

Częstotliwości bazowe: 50 MHz, 100 MHz, 200 MHz, wybierane za pomocą przełącznika suwakowego na panelu przednim
Charakteryzowane widmo grzebieniowe: 5 MHz – 3 GHz
Typowa amplituda wyjściowa widma grzebieniowego 200 MHz: – 5 dBm +/- 3 dB (powyżej 6. harmonicznej)
Typowa amplituda wyjściowa widma grzebieniowego 100 MHz: –10 dBm ± 3 dB (powyżej 6. harmonicznej)
Typowa amplituda wyjściowa widma grzebieniowego 50 MHz: –20 dBm ± 3 dB (powyżej 6. harmonicznej)
Płaskość widma w zakresie od 50 MHz do 3 GHz: < 10 dB (typowo) (dla linii spektralnych powyżej 6. harmonicznej)
Czas narastania impulsu: < 150 ps
Wyjście: 50 Ohm, złącze SMA żeńskie
Zasilanie: USB C
Pobór prądu: 120 mA
Wymiary, dł. x szer. x wys.: 56 mm x 81 mm x 33 mm
Waga: 95 g

Porównanie generatorów grzebieniowych TekBox

Generatory grzebieniowe wytwarzają szerokie spektrum równomiernie rozmieszczonych linii widmowych. Częstotliwość grzebienia jest równa odstępowi częstotliwości między sąsiednimi liniami widmowymi. Ponadto generatory grzebieniowe są specjalnie skonstruowanymi "zakłócaczami" używanymi do testowania konfiguracji pod kątem emisji przewodzonych lub promieniowanych. Generatory grzebieniowe do testowania układów emisji promieniowanej zostały scharakteryzowane w komorze pochłaniającej i dlatego mogą być używane jako źródło odniesienia dla nieidealnych układów testowych.

Model	TBCG1-25MHz	TBCG1-100MHz	TBCG2	TBCG3-CN	TBCG3-RN2	TBCG3-RN6	TBCG4	TBCG5
Zakres częstotliwości	30 MHz-6 GHz	100 MHz-6 GHz	2 MHz - 6 GHz	5 kHz-2 GHz	5 kHz-2 GHz	5 kHz-6 GHz	5 kHz-1 GHz	5 MHz-3 GHz
Widmo grzebieniowe	25 MHz	100 MHz	zewnętrzne 2 MHz-300 MHz	przełączane: 0.1, 0.5, 1,5,10 MHz, zewnętrzne: 5 kHz - 300 MHz	przełączane: 5, 10, 25, 50, 100 MHz, zewnętrzne: 5 kHz - 200 MHz	przełączane: 5, 10, 25, 50, 100 MHz, zewnętrzne: 5 kHz - 200 MHz	Przełączane: 5, 10, 20 MHz	Przełączane: 50, 100, 200 MHz
Wejście zewnętrzne	-	-	tylko zewnętrzne	tak	tak	tak	nie	nie
Zasilanie	Bateria 9V	Bateria 9V	pasywne	4 x NiMH, AA	6 x NiMH, AA	6 x NiMH, AA	USB	USB
Akcesoria	-	-	-	Zewnętrzna ładowarka uniwersalna	2 Anteny monopolowe, Zewnętrzna ładowarka uniwersalna	2 Anteny monopolowe, Zewnętrzna ładowarka uniwersalna	USB-A to USB-C cable	USB-A to USB-C cable
Zastosowanie	Urządzenie referencyjne dla emisji promieniowanych	Urządzenie referencyjne dla emisji promieniowanych	Ogólne zastosowanie, mnożnik częstotliwości	Urządzenie referencyjne dla emisji przewodzonych	Urządzenie referencyjne dla emisji promieniowanych	Urządzenie referencyjne dla emisji promieniowanych	Ogólne zastosowanie	Ogólne zastosowanie
