TBCG3-CN Generator grzebieniowy TEKBOX

Przegląd produktu

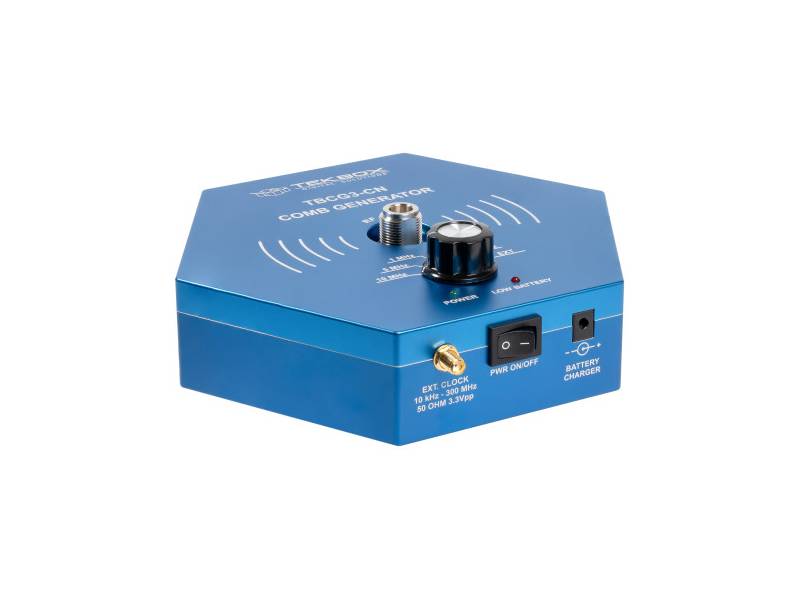

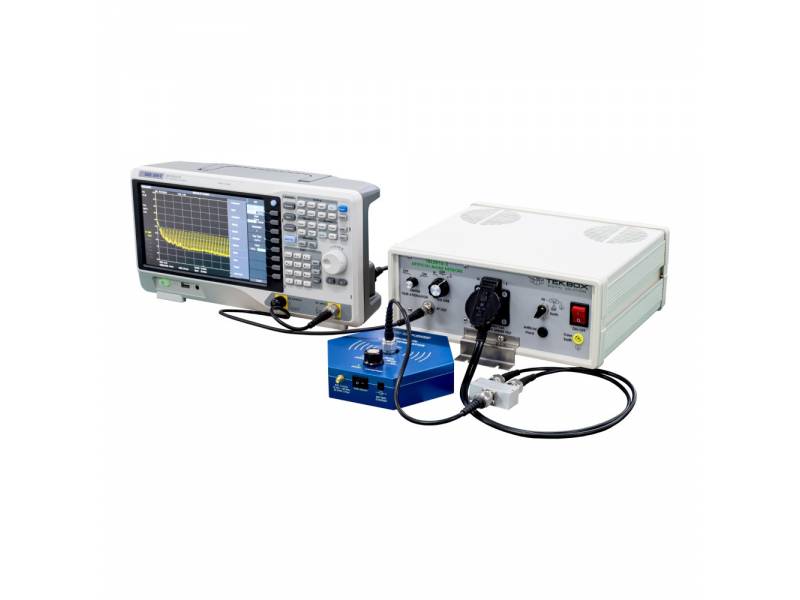

Generator grzebieniowy TekBox TBCG3-CN jest przeznaczony głównie do weryfikacji konfiguracji testów emisji przewodzonej. Jest to przydatne narzędzie do sprawdzania poprawności działania sieci LISN, prawidłowego ustawienia i prawidłowej konfiguracji analizatora widma.

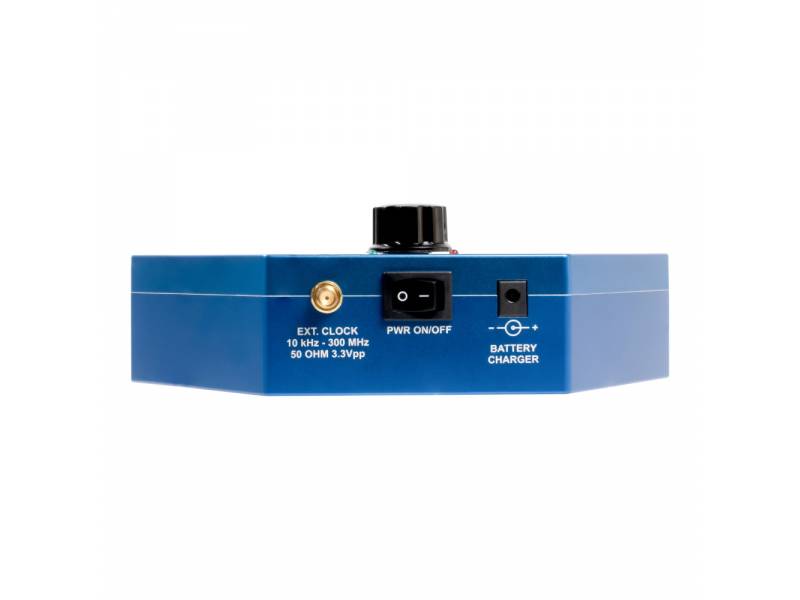

Przełącznik obrotowy umożliwia wybór pomiędzy pięcioma stałymi częstotliwościami grzebienia i zewnętrznym wejściem wzbudzenia o zakresie częstotliwości od 5 kHz do 300 MHz. Dodatkowo, generator grzebieniowy jest dostarczany z kablami adaptera specyficznymi dla danego kraju, które podłącza się do gniazda DUT (niezasilanego!) LISN.
Urządzenie jest zasilane czterema bateriami AA NiMH i zawiera zewnętrzną ładowarkę.
TBCG3-CN wytwarza widmo grzebieniowe o płaskości około 8 dB w zakresie częstotliwości do 1,5 GHz i ma wyjście 50 Ohm z żeńskim złączem N. Obudowa jest wykonana z solidnego aluminium. Gwint ¼" - 20 UNC w panelu grzebieniowym akceptuje standardowe złącza statywowe.

Kluczowe cechy

• Określona szerokość pasma: 1,5 GHz
• Płaskość widma grzebieniowego: zazwyczaj 8 dB
• Impedancja wyjściowa: 50 Ohm
• Moc wyjściowa: 66 dBµV @ 10 MHz f comb; spadek o 6 dB z każdym fcomb/2
• Stabilność amplitudy: < 0,2 dB; <0,1 dB po 15 minutach
• Starzenie: < 0,5 dB w ciągu 12 miesięcy
• Złącze wyjściowe: N-żeńskie
• Wybierane, stałe częstotliwości grzebienia: 100 kHz, 500 kHz, 1 MHz, 5 MHz, 10 MHz
• Stabilność częstotliwości: 50 ppm
• Wejście wzbudzenia zewnętrznego:
  • 5 kHz - 300 MHz @ kwadratowy sygnał wejściowy; maks. 3,3 Vpp
  • 100 kHz - 300 MHz przy sinusoidalnym sygnale wejściowym; maks. 3,3 Vpp
• Impedancja wejściowa: 50 Ohm
• Złącze wejściowe: SMA-żeńskie
• Pobór prądu: 70 mA
• Wskaźniki: Dioda LED włączenia zasilania, dioda LED niskiego poziomu naładowania baterii
• Zasilanie: 4 x AA NiMH (np. Varta Mignon 2700, brak w zestawie)
• Ładowarka: zewnętrzna; Ansmann ACS110
• Czas pracy: pojemność baterii / 70 mA
• Zakres temperatur: od -20°C do +45°C
• Średnica obudowy: 180 mm
• Wysokość obudowy: 60 mm

Porównanie generatorów grzebieniowych TekBox

Generatory grzebieniowe wytwarzają szerokie spektrum równomiernie rozmieszczonych linii widmowych. Częstotliwość grzebienia jest równa odstępowi częstotliwości między sąsiednimi liniami widmowymi. Ponadto generatory grzebieniowe są specjalnie skonstruowanymi "zakłócaczami" używanymi do testowania konfiguracji pod kątem emisji przewodzonych lub promieniowanych. Generatory grzebieniowe do testowania układów emisji promieniowanej zostały scharakteryzowane w komorze pochłaniającej i dlatego mogą być używane jako źródło odniesienia dla nieidealnych układów testowych.
