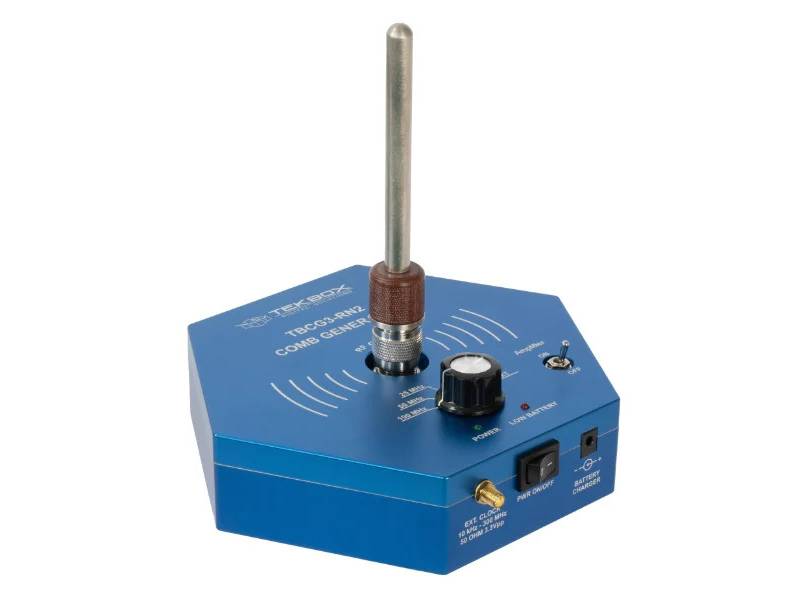

TBCG3-RN2 Generator grzebieniowy TEKBOX

Przegląd produktu

Generator grzebieniowy TekBox TBCG3-RN2 jest przeznaczony przede wszystkim do testowania konfiguracji emisji promieniowanej. Jest to przydatne narzędzie do sprawdzania poprawności działania anteny i przedwzmacniacza, a także dokładnego ustawienia i konfiguracji analizatora widma. Jest dobrze scharakteryzowany w komorze bezechowej, a wykresy emisji promieniowanej mogą być wykorzystane jako odniesienie do porównania EUT w nieidealnej konfiguracji z generatorem grzebieniowym w tej samej lokalizacji.

Za pomocą przełącznika obrotowego można wybierać pomiędzy pięcioma stałymi częstotliwościami grzebienia i zewnętrznym wejściem częstotliwości grzebienia w zakresie od 5 kHz do 200 MHz. Przełączany wzmacniacz RF może zwiększyć sygnał wyjściowy o 20 decybeli (dB).
Generator grzebieniowy jest dostarczany z dwiema antenami monopolowymi, 30-centymetrowym monopolem dla częstotliwości do 300-500 MHz i 10-centymetrowym monopolem dla częstotliwości powyżej tego zakresu.
Widmo promieniowania grzebienia jest charakteryzowane w zakresie od 5 MHz do 6 GHz.

TBCG3-RN2 ma wyjście 50 Ohm z żeńskim złączem N. Zasilany jest sześcioma akumulatorami AA NiMH i dostarczany z zewnętrzną ładowarką.
Obudowa wykonana jest z litego aluminium. Dolny panel ma gwint 1/4″ - 20 UNC, który akceptuje zwykłe śruby statywowe

Kluczowe cechy

• Charakterystyczny zakres częstotliwości: 5 MHz - 3 GHz
• Płaskość widma grzebieniowego do 1,5 GHz, wzmacniacz wyłączony: typowo 8 dB na złączu RF
• Płaskość widma grzebieniowego do 1,5 GHz, włączony wzmacniacz: typowo 12 dB na złączu RF
• Impedancja wyjściowa: 50 Ohm
• Moc wyjściowa: -5 dBm maks. @ 100 MHz f comb; spadek o 6 dB z każdym fcomb/2
• Stabilność amplitudy: < 0,2 dB; <0,1 dB po 15 minutach
• Starzenie: < 0,5 dB w ciągu 12 miesięcy
• Złącze wyjściowe: N-żeńskie
• Wybierane, stałe częstotliwości grzebienia: 100 MHz, 50 MHz, 25 MHz, 10 MHz, 5 MHz
• Stabilność częstotliwości: 50 ppm
• Wejście zewnętrznego wzbudzenia: 5 kHz - 200 MHz przy kwadratowym sygnale wejściowym; maks. 3,3 Vpp, 100 kHz - 200 MHz przy sinusoidalnym sygnale wejściowym; maks. 3,3 Vpp
• Zewnętrzna impedancja wejściowa: 50 Ohm
• Złącze wejściowe: SMA-żeńskie
• Wskaźniki: Dioda LED włączenia zasilania, dioda LED niskiego poziomu naładowania baterii
• Zasilanie: 6 x AA NiMH (np. Varta Mignon 2700, brak w zestawie)
• Ładowarka: zewnętrzna; Ansmann ACS310
• Anteny: monopol 30 cm dla f<300 ... 500 MHz; monopol 10 cm dla f>300 ... 500 MHz
• Czas pracy: pojemność baterii / 96 mA (wzmacniacz wyłączony) lub 181 mA (wzmacniacz włączony)
• Zakres temperatur: -10°C do +45°C; niższa temperatura pracy w zależności od baterii
• Średnica obudowy: 180 mm
• Wysokość obudowy: 60 mm
• Waga: 1250 g

Porównanie generatorów grzebieniowych TekBox

Generatory grzebieniowe wytwarzają szerokie spektrum równomiernie rozmieszczonych linii widmowych. Częstotliwość grzebienia jest równa odstępowi częstotliwości między sąsiednimi liniami widmowymi. Ponadto generatory grzebieniowe są specjalnie skonstruowanymi "zakłócaczami" używanymi do testowania konfiguracji pod kątem emisji przewodzonych lub promieniowanych. Generatory grzebieniowe do testowania układów emisji promieniowanej zostały scharakteryzowane w komorze pochłaniającej i dlatego mogą być używane jako źródło odniesienia dla nieidealnych układów testowych.
