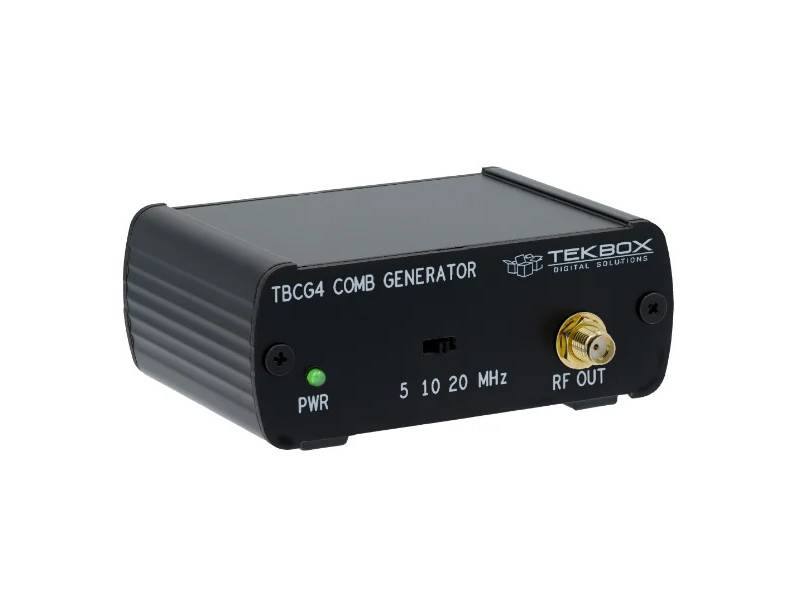

TBCG4 Generator grzebieniowy TEKBOX

Przegląd produktu

TBCG4 od firmy Tekbox to generator grzebieniowy harmonicznych ogólnego przeznaczenia z przełączaną częstotliwością bazową 20 MHz, 10 MHz lub 5 MHz. Generuje on płaskie widmo grzebieniowe do 1 GHz. Generator grzebieniowy jest zasilany przez gniazdo USB C na tylnym panelu.

TBCG4 został zaprojektowany i scharakteryzowany jako wszechstronne narzędzie laboratoryjne do pomiaru rezonansów kabli, skuteczności ekranowania, filtrów, przesłuchów, konfiguracji testowych EMC i innych. Generatory grzebieniowe są powszechnie wykorzystywane jako źródło ogólnego przeznaczenia dla szerokopasmowych sygnałów RF lub wąskich impulsów o krótkim czasie narastania.

Kluczowe cechy

• Częstotliwości bazowe: 5 MHz, 10 MHz, 25 MHz, wybierane za pomocą przełącznika suwakowego na panelu przednim
• Charakteryzowane widmo grzebieniowe: 5 MHz - 1 GHz
• Amplituda wyjściowa widma grzebieniowego 20 MHz: - 19 dBm +/- 3 dB
• Amplituda wyjściowa widma grzebieniowego 10 MHz: - 28 dBm +/- 3 dB
• Amplituda wyjściowa widma grzebieniowego 5 MHz: - 38 dBm +/- 3 dB
• Płaskość widma od 5 MHz do 1 GHz: < 10 dB
• Czas narastania impulsu: < 300 ps
• Wyjście: 50 Ohm, żeńskie SMA
• Zasilanie: USB C
• Pobór prądu: 120 mA
• Wymiary, dł. x szer. x wys.: 56 mm x 81 mm x 33 mm
• Waga: 95 g

Porównanie generatorów grzebieniowych TekBox

Generatory grzebieniowe wytwarzają szerokie spektrum równomiernie rozmieszczonych linii widmowych. Częstotliwość grzebienia jest równa odstępowi częstotliwości między sąsiednimi liniami widmowymi. Ponadto generatory grzebieniowe są specjalnie skonstruowanymi "zakłócaczami" używanymi do testowania konfiguracji pod kątem emisji przewodzonych lub promieniowanych. Generatory grzebieniowe do testowania układów emisji promieniowanej zostały scharakteryzowane w komorze pochłaniającej i dlatego mogą być używane jako źródło odniesienia dla nieidealnych układów testowych.
