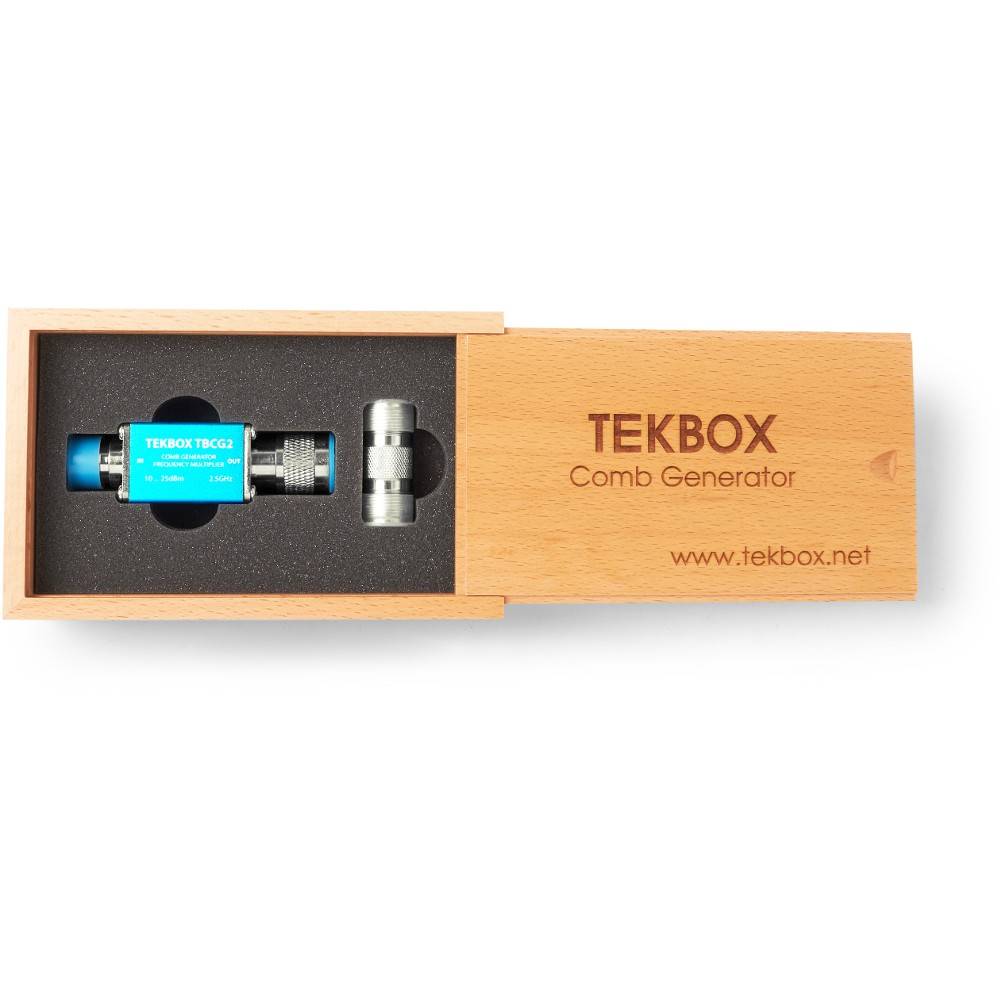

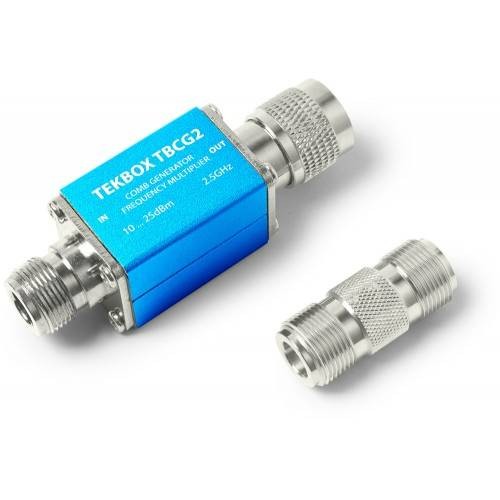

TBCG2 Generator grzebieniowy/mnożnik częstotliwości TEKBOX

Dostępność: na wyczerpaniu

Wysyłka w: 30 dni

Cena brutto: 547,35 zł

Cena regularna:

547.35

Najniższa cena z 30 dni przed obniżką:

Cena netto: 445,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: Tekbox

Kod produktu: TEK_TBCG2

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Przegląd produktu

TekBox TBCG2 to pasywny generator grzebieniowy/mnożnik częstotliwości z diodą odzyskiwania krokowego. Jest on zoptymalizowany pod kątem umiarkowanej mocy zasilania i płaskiego widma w zakresie częstotliwości od 1 MHz do 2,5 GHz.

Zalecana moc wyjściowa wynosi od +10 dBm do +20 dBm

Zakres częstotliwości sygnału sterującego wynosi od 1 MHz do 350 MHz.

System Step Recovery Diode (SRD) służy do generowania sygnałów o płaskim widmie. Na przykład, mnożnik może być używany jako prosta alternatywa dla generatora śledzącego lub do pomiaru czasu narastania w oscyloskopie.

Kluczowe cechy

Moc wejściowa: +10 dBm do +20 dBm; 25 dBm maks.
Częstotliwość wejściowa: od 1 MHz do 350 MHz
Widmo grzebieniowe: 1 MHz - 2,5 HGz
Złącze wejściowe: N żeńskie
Złącze wyjściowe: N męskie
Wymiary: 81 mm x 26 mm x 26 mm
Waga: 96 g

Porównanie generatorów grzebieniowych TekBox

Generatory grzebieniowe wytwarzają szerokie spektrum równomiernie rozmieszczonych linii widmowych. Częstotliwość grzebienia jest równa odstępowi częstotliwości między sąsiednimi liniami widmowymi. Ponadto generatory grzebieniowe są specjalnie skonstruowanymi "zakłócaczami" używanymi do testowania konfiguracji pod kątem emisji przewodzonych lub promieniowanych. Generatory grzebieniowe do testowania układów emisji promieniowanej zostały scharakteryzowane w komorze pochłaniającej i dlatego mogą być używane jako źródło odniesienia dla nieidealnych układów testowych.

Model	TBCG1-25MHz	TBCG1-100MHz	TBCG2	TBCG3-CN	TBCG3-RN2	TBCG3-RN6	TBCG4
Zakres częstotliwości	30 MHz-6 GHz	100 MHz-6 GHz	2 MHz - 6 GHz	5 kHz-2 GHz	5 kHz-2 GHz	5 kHz-6 GHz	5 kHz-6 GHz
Widmo grzebieniowe	25 MHz	100 MHz	zewnętrzne 2 MHz-300 MHz	przełączane: 0.1, 0.5, 1,5,10 MHz, zewnętrzne: 5 kHz - 300 MHz	przełączane: 5, 10, 25, 50, 100 MHz, zewnętrzne: 5 kHz - 200 MHz	przełączane: 5, 10, 25, 50, 100 MHz, zewnętrzne: 5 kHz - 200 MHz	Przełączane: 5, 10, 20 MHz
Wejście zewnętrzne	-	-	tylko zewnętrzne	tak	tak	tak	nie
Zasilanie	Bateria 9V	Bateria 9V	pasywne	4 x NiMH, AA	6 x NiMH, AA	6 x NiMH, AA	USB-C
Akcesoria	-	-	-	Zewnętrzna ładowarka uniwersalna	2 Anteny monopolowe, Zewnętrzna ładowarka uniwersalna	2 Anteny monopolowe, Zewnętrzna ładowarka uniwersalna	USB-A to USB-C cable
Zastosowanie	Urządzenie referencyjne dla emisji promieniowanych	Urządzenie referencyjne dla emisji promieniowanych	Ogólne zastosowanie, mnożnik częstotliwości	Urządzenie referencyjne dla emisji przewodzonych	Urządzenie referencyjne dla emisji promieniowanych	Urządzenie referencyjne dla emisji promieniowanych	Ogólne zastosowanie
