TBCG1-25MHz generator grzebieniowy TEKBOX

Dostępność: na wyczerpaniu

Wysyłka w: 24 godziny

Cena brutto: 547,35 zł

Cena regularna:

547.35

Najniższa cena z 30 dni przed obniżką:

Cena netto: 445,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: Tekbox

Kod produktu: TEK_TBCG1-25MHz

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Przegląd produktu

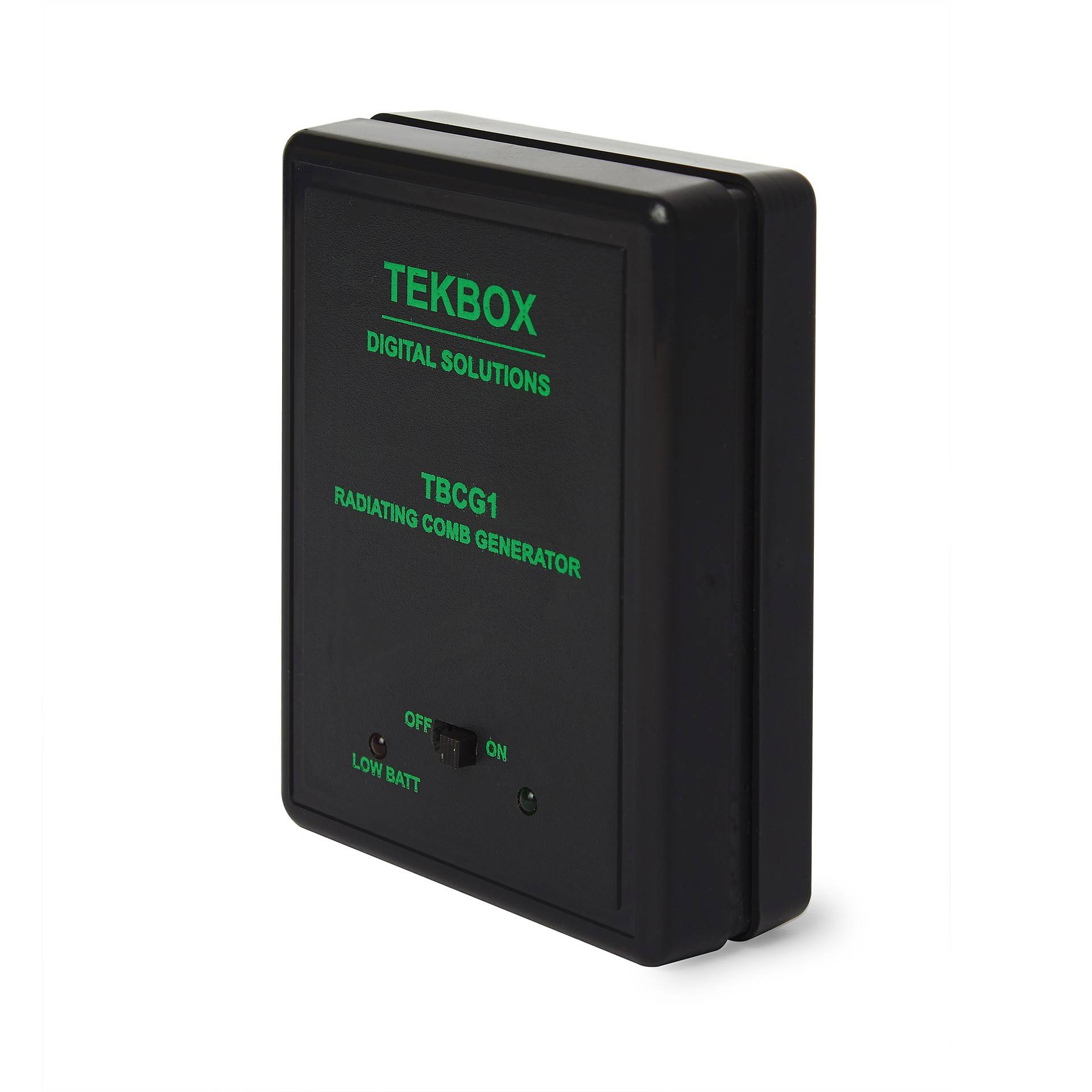

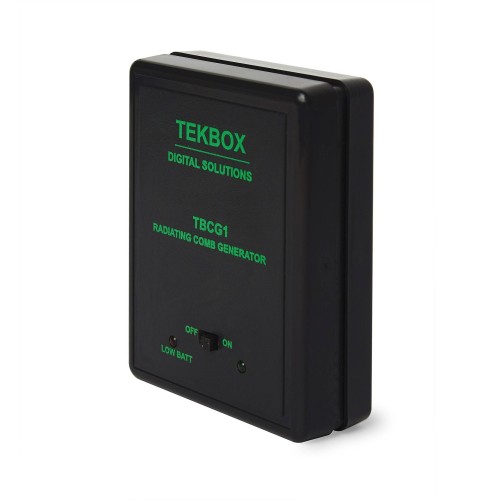

BCG1-25MHz to generator grzebieniowy z anteną wewnętrzną i częstotliwością bazową 25 MHz. Emituje on widmo grzebieniowe o częstotliwości do 6 GHz. Generator grzebieniowy został zbudowany i scharakteryzowany, aby służyć jako przybliżony punkt odniesienia do testowania zestawów pomiarowych szumu promieniowanego w komorach bezechowych, komorach TEM/GTEM, komorach ekranowanych itp.
Jest to urządzenie przenośne, zasilane ogniwem alkalicznym 9V. Generator grzebieniowy zapewnia również łączność dla elementów dipolowych, które można podłączyć równolegle do anteny wewnętrznej za pomocą złączy 2 mm.
Kompaktowy rozmiar sprawia, że jest poręczny do wkładania do obudów w celu sprawdzenia wycieków RF.

TBCG1-100MHz to promieniujący generator grzebieniowy z wewnętrzną anteną i częstotliwością bazową 100 MHz. Emituje on widmo grzebieniowe o częstotliwości do 6 GHz. Generator grzebieniowy został zbudowany i scharakteryzowany, aby służyć jako przybliżony punkt odniesienia do testowania zestawów pomiarowych szumu promieniowanego w komorach bezechowych, komorach TEM/GTEM, komorach ekranowanych itp.

Jest to urządzenie przenośne, zasilane ogniwem alkalicznym 9V (brak w zestawie).

Kluczowe cechy

Częstotliwość podstawowa: 25 MHz
Widmo grzebieniowe: 30 MHz - 6 GHz
Tolerancja: +/- 3 dB
Zasilanie: Bateria alkaliczna 9V PP3 (blok E)
Pobór prądu: 80 mA
Wymiary: 80 mm x 61 mm x 27 mm
Waga wraz z baterią: 76 g

Porównanie generatorów grzebieniowych TekBox

Generatory grzebieniowe wytwarzają szerokie spektrum równomiernie rozmieszczonych linii widmowych. Częstotliwość grzebienia jest równa odstępowi częstotliwości między sąsiednimi liniami widmowymi. Ponadto generatory grzebieniowe są specjalnie skonstruowanymi "zakłócaczami" używanymi do testowania konfiguracji pod kątem emisji przewodzonych lub promieniowanych. Generatory grzebieniowe do testowania układów emisji promieniowanej zostały scharakteryzowane w komorze pochłaniającej i dlatego mogą być używane jako źródło odniesienia dla nieidealnych układów testowych.

Model	TBCG1-25MHz	TBCG1-100MHz	TBCG2	TBCG3-CN	TBCG3-RN2	TBCG3-RN6	TBCG4
Zakres częstotliwości	30 MHz-6 GHz	100 MHz-6 GHz	2 MHz - 6 GHz	5 kHz-2 GHz	5 kHz-2 GHz	5 kHz-6 GHz	5 kHz-6 GHz
Widmo grzebieniowe	25 MHz	100 MHz	zewnętrzne 2 MHz-300 MHz	przełączane: 0.1, 0.5, 1,5,10 MHz, zewnętrzne: 5 kHz - 300 MHz	przełączane: 5, 10, 25, 50, 100 MHz, zewnętrzne: 5 kHz - 200 MHz	przełączane: 5, 10, 25, 50, 100 MHz, zewnętrzne: 5 kHz - 200 MHz	Przełączane: 5, 10, 20 MHz
Wejście zewnętrzne	-	-	tylko zewnętrzne	tak	tak	tak	nie
Zasilanie	Bateria 9V	Bateria 9V	pasywne	4 x NiMH, AA	6 x NiMH, AA	6 x NiMH, AA	USB-C
Akcesoria	-	-	-	Zewnętrzna ładowarka uniwersalna	2 Anteny monopolowe, Zewnętrzna ładowarka uniwersalna	2 Anteny monopolowe, Zewnętrzna ładowarka uniwersalna	USB-A to USB-C cable
Zastosowanie	Urządzenie referencyjne dla emisji promieniowanych	Urządzenie referencyjne dla emisji promieniowanych	Ogólne zastosowanie, mnożnik częstotliwości	Urządzenie referencyjne dla emisji przewodzonych	Urządzenie referencyjne dla emisji promieniowanych	Urządzenie referencyjne dla emisji promieniowanych	Ogólne zastosowanie

Zastosowanie

Urządzenie to może być używane do porównywania różnych anten, pomiaru dokładności komór bezechowych, porównywania różnych komór ze sobą itp.
