TBLNA-110M-50 Wzmacniacz niskoszumowy ze sprzężeniem DC - Tekbox

Przegląd produktu

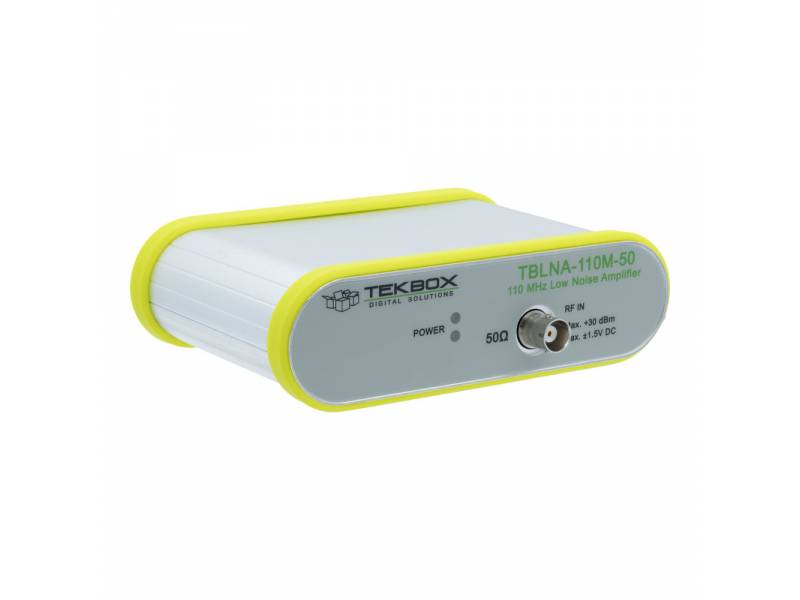

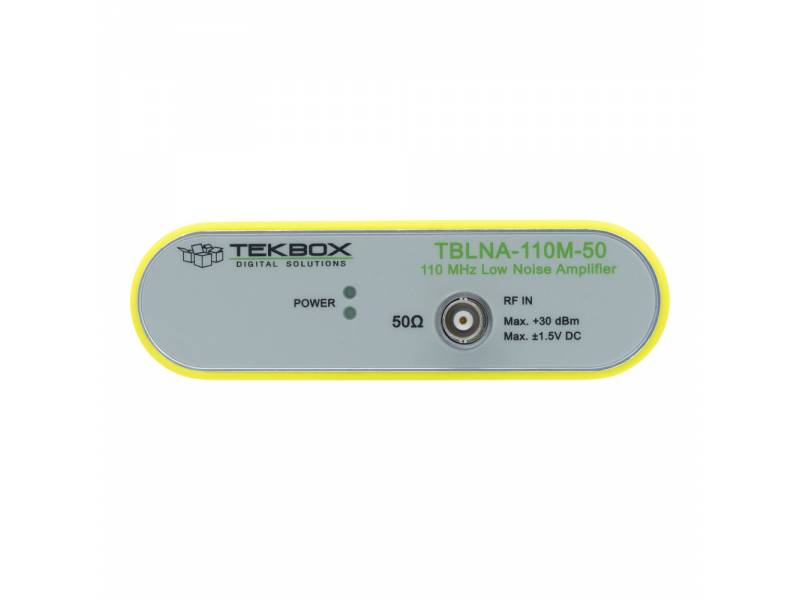

TekBox TBLNA-110M-50 to wzmacniacz ze sprzężeniem prądu DC o wzmocnieniu 40 dB w zakresie częstotliwości DC-110 MHz.

• Zewnętrzny przedwzmacniacz do odbiornika pomiarowego TBMR-110M
• Przedwzmacniacz do wzmacniania sygnałów wejściowych o niskim poziomie do analizatorów widma
• LNA ogólnego przeznaczenia do zastosowań o niskiej i bardzo niskiej częstotliwości, w których konwencjonalne LNA czasami cierpią z powodu wzrostu współczynnika szumów.

Kluczowe cechy

• Zakres częstotliwości: DC - 110 MHz
• Wzmocnienie: 40 dB, typowo (≈ liniowe wzmocnienie napięciowe 100)
• Złącza RF: BNC-żeńskie

Specyfikacja wejścia

• Impedancja wejściowa: 50 Ω
• Wejściowa strata odbiciowa: > 16 dB, typ.
• Napięcie szumów wejściowych: < 1,5 nV/√Hz; 500 Hz-60 MHz: typ. 1 nV/√Hz
• Maksymalny poziom wejściowy: -25 dBm (≈ 0,036 Vpp); dla nasycenia wyjścia
• Ochrona wejścia: Ogranicznik diodowy PIN
• Maksymalne wartości znamionowe: +30 dBm w układzie 50 Ohm / ± 0,7 V DC maks. wartość znamionowa wejścia (± 1,5 V DC, 1 s)

Specyfikacja wyjścia

• Impedancja wyjściowa: 50 Ω
• Straty odbiciowe na wyjściu: > 30 dB, typ.
• P1dBout: +15 dBm (≈ 3,5 Vpp); nasycenie wyjścia
• IP3out: +28 dBm
• Przesunięcie DC: < 10 mV na wyjściu; wejście zakończone 50 Ohm

Specyfikacja zasilania

• Złącze zasilania: Współosiowe gniazdo zasilania; 2 mm / 5,5 mm; dodatni przewód środkowy
• Wskaźniki LED: Power ON, Power Good
• Napięcie robocze: 12 V; zasilanie zewnętrzne 100 V - 240 V, 50/60 Hz
• Pobór prądu: 250 mA
• Zakres temperatur pracy: od -20°C do +50°C
• Wymiary: W 135 mm x H 40 mm x L 110 mm
• Waga: 330 g

Akcesoria opcjonalne

TBMR-110M Odbiornik pomiarowy, 1 Hz - 110 MHz, CISPR i MIL-STD
