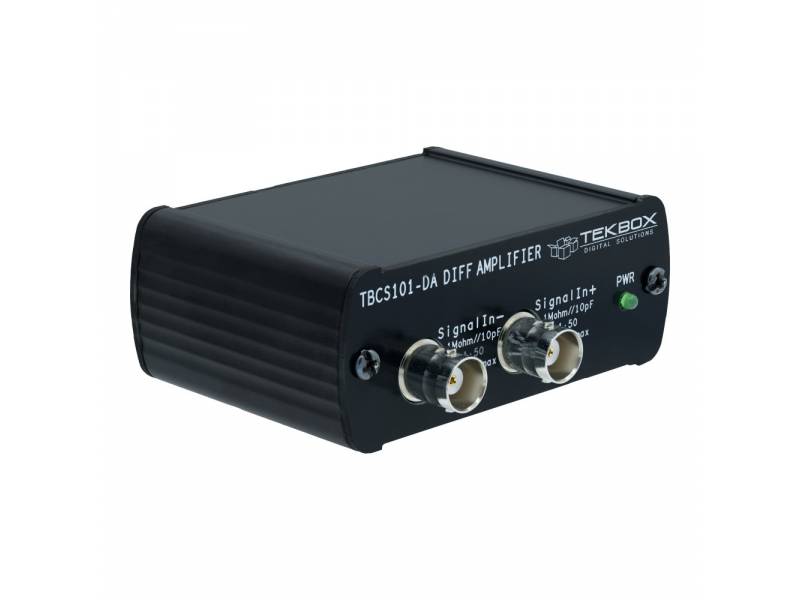

TBCS101-DA Wzmacniacz niskoszumowy ze sprzężeniem DC - Tekbox
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu
TekBox TBCS101-DA to wzmacniacz różnicowy o płaskiej charakterystyce w zakresie DC - 250 MHz, paśmie przenoszenia 3 dB 310 MHz, tłumieniu 1:50 i impedancji wyjściowej 50Ω.
- Wzmacniacz różnicowy do konfiguracji testowych CS101
- Wzmacniacz różnicowy ogólnego przeznaczenia
Kluczowe cechy
- Zakres częstotliwości: DC - 310 MHz, szerokość pasma 3 dB, typowa
- Wzmocnienie: 1:50
- Czas narastania: ≤ 2,3 ns (krok 200 mV)
- Złącza RF: BNC-żeńskie
Specyfikacja wejścia
- mpedancja wejściowa: 1 MΩ // 10 pF
- Maksymalny poziom wejściowy: maks. ± 50 V dla pracy liniowej (tryb różnicowy 100 V)
- Maksymalne wartości znamionowe: maks. ± 100 V w trybie wspólnym / 200 V w trybie różnicowym w przypadku uszkodzenia
Specyfikacja wyjścia
- Impedancja wyjściowa: 50 Ω
- Wyjściowa strata odbiciowa: > 20 dB, typ.
- Odrzucenie trybu wspólnego: DC - 1 MHz > 70 dB; 1 MHz - 100 MHz ≥ 80 dB; 100 MHz - 310 MHz ≥ 50 dB
- Maks. napięcie wyjściowe: 2 Vpp
- Przesunięcie DC: < 10 mV na wyjściu
- Szum: < 1,4 mVRMS
Specyfikacja zasilania

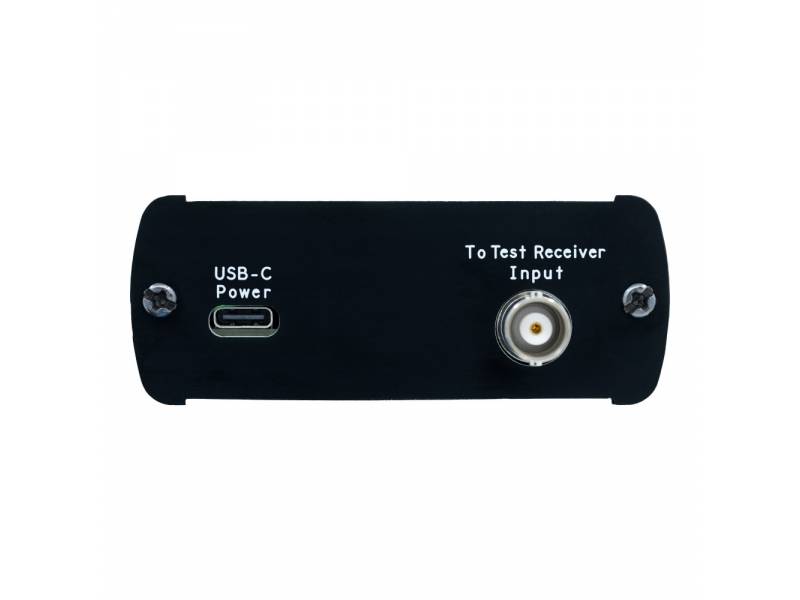

- Złącze zasilania: USB-C
- Wskaźniki LED: Zasilanie włączone
- Napięcie robocze: 5 V DC
- Pobór prądu: 90 mA
- Zakres temperatur pracy: od -20°C do +50°C
- Wymiary: W 82 mm x H 33 mm x L 80 mm
- Waga: 100 g
Akcesoria opcjonalne
TBMR-110M Odbiornik pomiarowy, 1 Hz - 110 MHz, CISPR i MIL-STD
Porównanie DC Coupled Amplifiers
| Model | Frequency Range | Gain typ. | Input Impedance | Max. Input Power | P1dB typ. | Power Supply | Application |
| TBLNA-110M-50 | DC-110 MHz | 40 dB | 50 Ω | +30 dBm | +15 dBm | 12V DC | Pre-amplifier for TBMR-110M measurement receiver |
| TBLNA-110M-HZ | DC-500 MHz | 0dB / 20 dB | 1 MΩ // 20 pF | 50 Vpp | +8.6 dBm | 12V DC | Impedance converter HighZ to 50 Ohm in-circuit measurements in 50 Ohm systems, using oscilloscope probes |
| TBCS101-TGA | DC-20MHz | 20 dB | 50 Ω | +20 dBm | +15 dBm | +5V, USB-C | driver amplifier for CS101 setups |
| TBCS101-DA | DC-250 MHz | 1:50 | Differential, 1M Ω//10pF | ±50V | n.a. | +5V, USB-C | Differential amplifier for CS101 setups |
