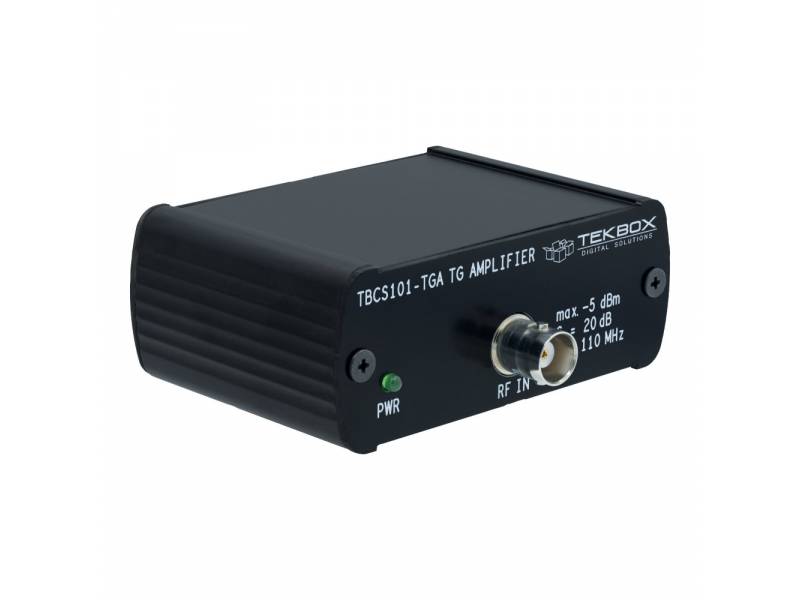

TBCS101-TGA Wzmacniacz niskoszumowy ze sprzężeniem DC - Tekbox

Przegląd produktu

TekBox TTBCS101-TGA to wzmacniacz ze sprzężeniem stałoprądowym o płaskim wzmocnieniu od DC - 20 MHz, szerokości pasma 3 dB 40 MHz, wzmocnieniu 20 dB i mocy wyjściowej +15 dBm.

• Wzmacniacz sterujący dla wzmacniaczy dużej mocy sprzężonych prądem stałym, takich jak wymagane do testowania CS101
• Wzmacniacz ogólnego przeznaczenia do wzmacniania sygnału generatora śledzącego odbiornika pomiarowego TBMR-110M.

Kluczowe cechy

• Zakres częstotliwości: DC - 40 MHz, szerokość pasma 3 dB, typowa
• Wzmocnienie: 20 dB, typowo (≈ liniowe wzmocnienie napięciowe 10) przy impedancji obciążenia 50 omów

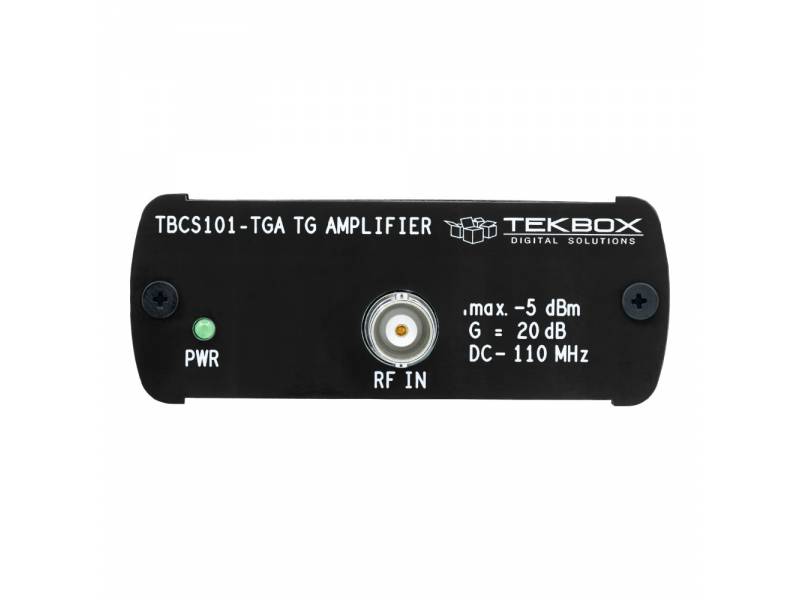

Specyfikacja wejścia

• Impedancja wejściowa: 50 Ω
• Wejściowa strata odbiciowa: > 30 dB, typ.
• Maksymalny poziom wejściowy: -5 dBm (≈ 0,35 Vpp); dla nasycenia wyjścia
• Maksymalne wartości znamionowe: +20 dBm w systemie 50 Ohm / ± 1,5 V DC maks. wartość znamionowa wejścia

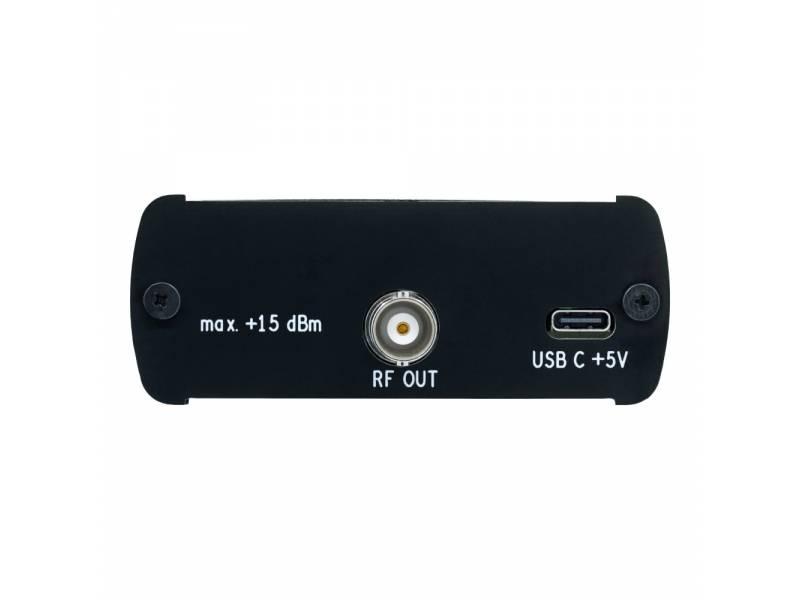

Specyfikacja wyjścia

• Impedancja wyjściowa: 50 Ω
• Straty odbiciowe na wyjściu: > 20 dB, typ.
• P1dBout: +15 dBm (≈ 3,5 Vpp); nasycenie wyjścia
• IP3out: +25 dBm
• Przesunięcie DC: < 100 mV na wyjściu; wejście zakończone 50 Ohm

Specyfikacja zasilania

• Złącze zasilania: USB-C
• Wskaźniki LED: Zasilanie włączone
• Napięcie robocze: 5 V DC
• Pobór prądu: 90 mA
• Zakres temperatur pracy: od -20°C do +50°C
• Wymiary: W 82 mm x H 33 mm x L 80 mm
• Waga: 100 g

Akcesoria opcjonalne

TBMR-110M Odbiornik pomiarowy, 1 Hz - 110 MHz, CISPR i MIL-STD
