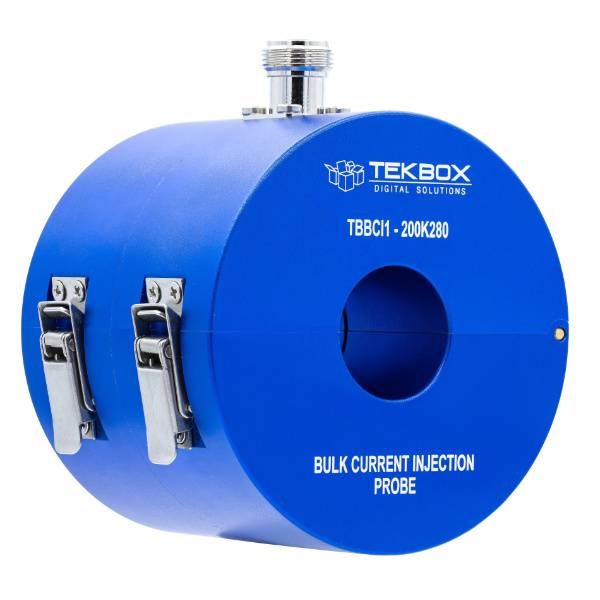

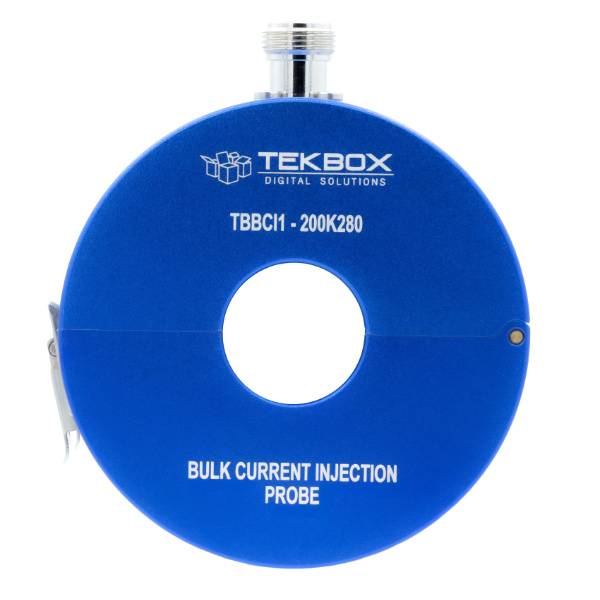

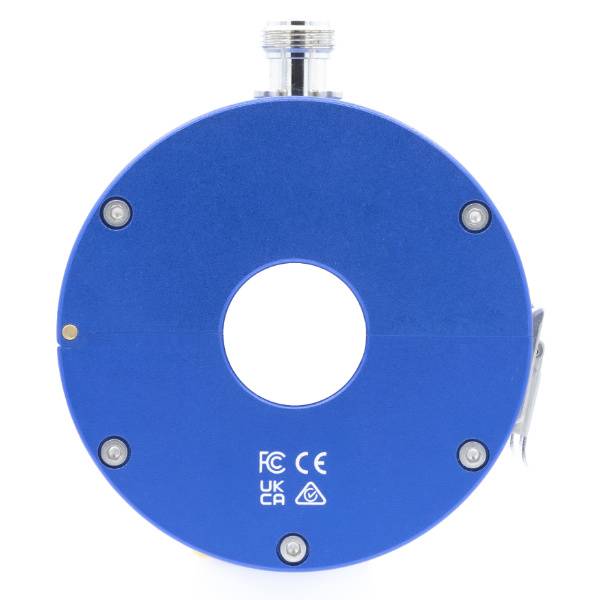

TBBCI1-200K280 sonda prądowa wstrzykująca BCI Tekbox

Przegląd produktu

TBBCI1-200K280 to zatrzaskowa sonda Bulk Current Injection, rozszerzająca gamę produktów Tekbox w zakresie niedrogich urządzeń do testowania zgodności wstępnej EMC.

Sonda BCI została zaprojektowana przede wszystkim do badania odporności przewodzonej w zakresie częstotliwości od 150 kHz do 230 MHz, zgodnie z normą IEC / EN 61000-4-6. Tłumienność wtrąceniowa wynosi 8 dB dla większości pasma i jest w pełni zgodna ze specyfikacją tłumienia wtrąceniowego IEC / EN 61000-4-6. Sonda jest indywidualnie charakteryzowana i nadaje się do użytku w zakresie częstotliwości 10 kHz - 300 MHz. Może wstrzykiwać poziomy nasilenia 1, 2, 3 i poziom X do 30V do zestawu do badania odporności przewodzonej zgodnie z IEC/EN 61000-4-6.

Sonda może być również używana do zastosowań związanych z monitorowaniem prądu RF.

Apertura sondy monitorującej prąd RF wynosi 27 mm. Typowa tłumienność wtrąceniowa wynosi 8 dB, a typowa impedancja przenoszenia 26 dB Ohm.

Kluczowe cechy

• Zgodność: IEC / EN 61000-4-6 specyfikacja strat wtrąceniowych dla zacisków BCI
• Charakteryzowany zakres częstotliwości: 10 kHz do 300 MHz
• Tłumienność wtrąceniowa: 8 dB typowo; układ 50 Ohm (impedancja pętli 100 Ohm)
• Impedancja przenoszenia: typowo 26 dB; układ 50 Ohm (impedancja pętli 100 Ohm)
• Moc znamionowa: zdolność do wstrzykiwania poziomu 1, 2, 3 i poziomu stresu X do 30V, 150 Ohm test set-up zgodnie z IEC/EN 61000-4-6
• Maks. temperatura rdzenia: 80 °C
• Typ złącza: N żeńskie
• Średnica otworu: 27 mm
• Średnica zewnętrzna: 92 mm
• Wysokość: 76 mm
• Waga: 1,2 kg

Przegląd modeli

Obecnie w naszym katalogu znajdują się dwa modele Tekbox, które różnią się zakresem częstotliwości, a tym samym standardami zgodności.
