TBBCI1-800K420 sonda prądowa wstrzykująca BCI Tekbox

Przegląd produktu

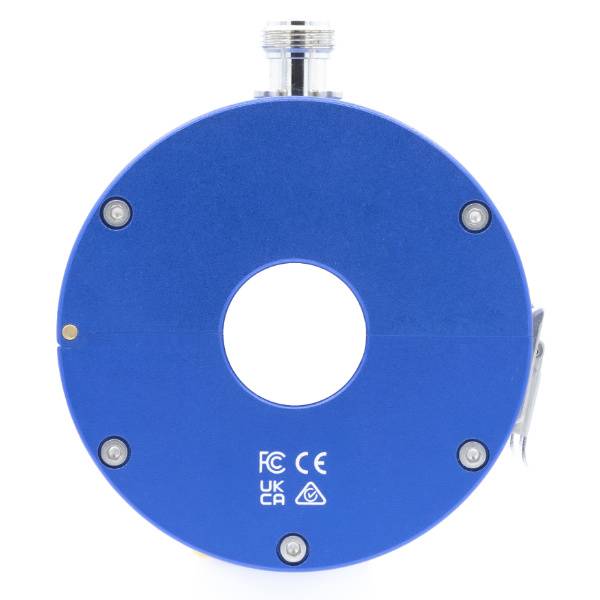

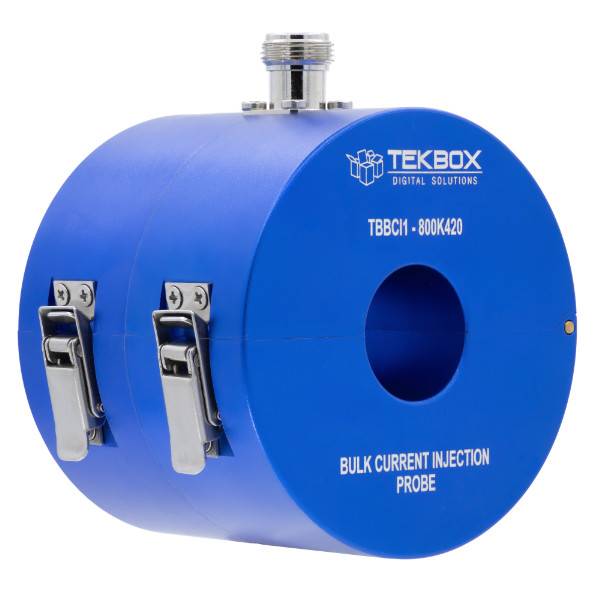

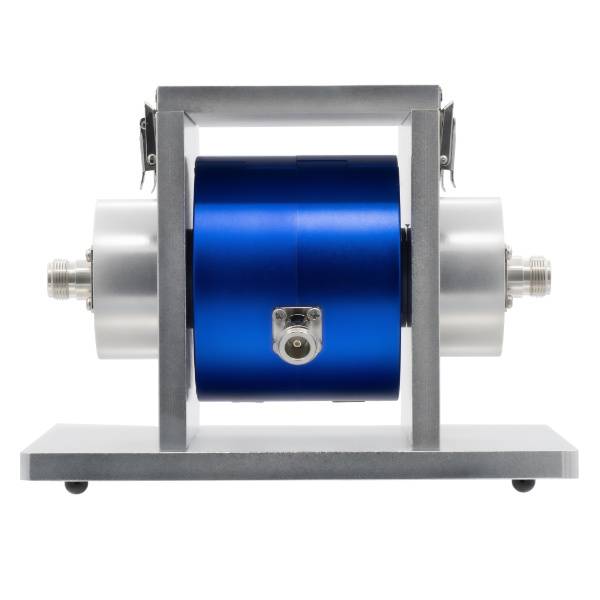

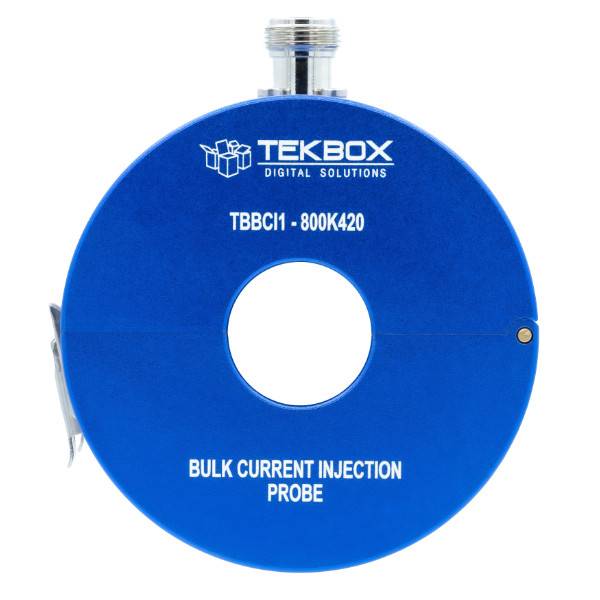

TBBCI1-800K420 to zatrzaskowa sonda typu Bulk Current Injection (BCI), rozszerzająca ofertę Tekbox w zakresie niedrogich urządzeń do testowania zgodności wstępnej EMC.

Sonda BCI została zaprojektowana głównie do badania odporności przewodzonej produktów motoryzacyjnych w zakresie częstotliwości od 1 MHz do 400 MHz, zgodnie z normą ISO11452-4. Tłumienność wtrąceniowa wynosi 5 dB dla większości jej pasma. W zakresie częstotliwości od 250 kHz do 230 MHz jest zgodna ze specyfikacją tłumienia wtrąceniowego ISO11452-4. Sonda jest indywidualnie charakteryzowana i nadaje się do użytku w zakresie częstotliwości 10 kHz - 450 MHz. Sonda może być używana do wstrzykiwania poziomów ostrości I (60mA), II (100mA, III (150mA), IV (200mA) i specyficznego dla klienta poziomu ostrości V do 350mA.

Sonda może być również używana do zastosowań związanych z monitorowaniem prądu RF.

Apertura sondy do monitorowania prądu RF wynosi 27 mm. Typowa tłumienność wtrąceniowa wynosi 5 dB, a typowa impedancja przenoszenia 26 dB Ohm.

Kluczowe cechy

• Zgodność: ISO 11452-4; IEC / EN 61000-4-6 specyfikacja strat wtrąceniowych dla zacisków BCI powyżej 250 kHz
• Charakteryzowany zakres częstotliwości: 10 kHz do 500 MHz
• Tłumienność wtrąceniowa: 5 dB typowo; system 50 Ohm (impedancja pętli 100 Ohm)
• Impedancja przenoszenia: typowo 29 dB; układ 50 Ohm (impedancja pętli 100 Ohm)
• Moc znamionowa: zdolność do wstrzykiwania poziomów ostrości I, II, III, IV zgodnie z ISO 11452 oraz poziomu V określonego przez klienta do 350 mA
• Maks. temperatura rdzenia: 80 °C
• Typ złącza: N żeńskie
• Średnica otworu: 27 mm
• Średnica zewnętrzna: 92 mm
• Wysokość: 76 mm
• Waga: 1,2 kg

Przegląd modeli

Obecnie w naszym katalogu znajdują się dwa modele Tekbox, które różnią się zakresem częstotliwości, a tym samym standardami zgodności.
