TekBox TBBCI1-CAL Uchwyt do kalibracji sondy prądowej wstrzykującej BCI

Przegląd produktu

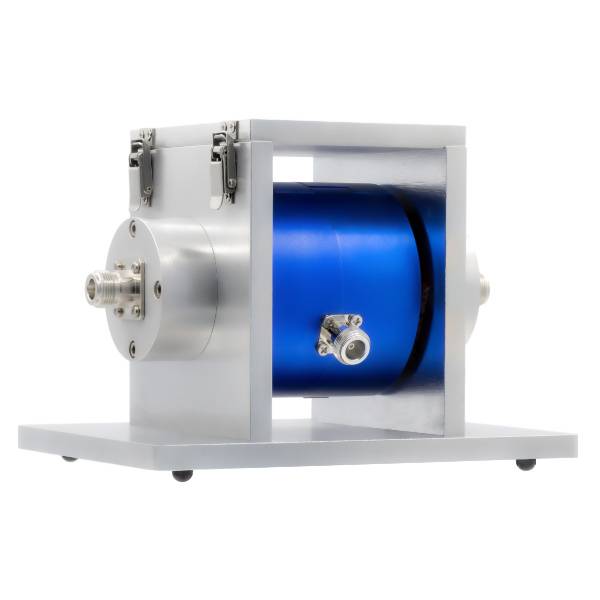

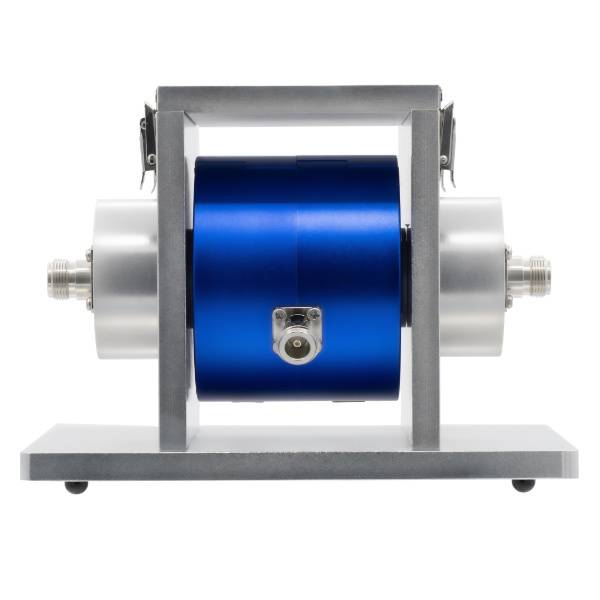

Uchwyt kalibracyjny Tekbox TBBCI1-CAL może być używany do pomiaru impedancji transferowej sond prądowych RF Tekbox TBBCI1-200K280 i TBBCI1-800K420 (w połączeniu z analizatorem widma lub wektorowym analizatorem sieci). Uchwyt kalibratora jest kompatybilny ze wszystkimi modelami TBBCI1 i służy jedynie jako narzędzie do kalibracji.

Należy pamiętać, że ten produkt jest sprzedawany bez sondy prądowej RF, dostarczane jest tylko mocowanie.

Kluczowe cechy

• TBBCI1-CAL to uchwyt kalibracyjny do sond TBBCI1 z serii Bulk Current Injection.
• Uchwyt kalibracyjny jest używany w połączeniu z wektorowym analizatorem sieci lub analizatorem widma wyposażonym w generator śledzący w celu pomiaru impedancji transferowej lub strat wtrąceniowych sond BCI.
• Każda sonda Tekbox RF do monitorowania prądu jest dostarczana wraz z odpowiednim arkuszem kalibracyjnym zawierającym wartości tłumienności wtrąceniowej i impedancji przenoszenia w zależności od częstotliwości.
• Uchwyty kalibracyjne mogą być używane do okresowej inspekcji sond lub do kontroli stanu, w przypadku gdy sonda spadła i istnieje podejrzenie, że jej rdzeń ferrytowy mógł ulec uszkodzeniu.
• Ponadto, uchwyty kalibracyjne są wykorzystywane do kalibracji zestawów testowych odporności przewodzonej. Szczegółowe informacje na temat korzystania z uchwytów kalibracyjnych w tym celu można znaleźć w nocie aplikacyjnej Podstawy odporności przewodzonej.

Przegląd modeli

Obecnie w naszym katalogu znajdują się dwa modele Tekbox TBBCI1 z serii Bulk Current Injection, które różnią się zakresem częstotliwości, a tym samym standardami zgodności.
