DC-LISN-Combo1C Zestaw sieci stabilizującej impedancję linii (LISN) TEKBOX

DC-LISN-Combo1C Zestaw sieci stabilizującej impedancję linii (LISN)

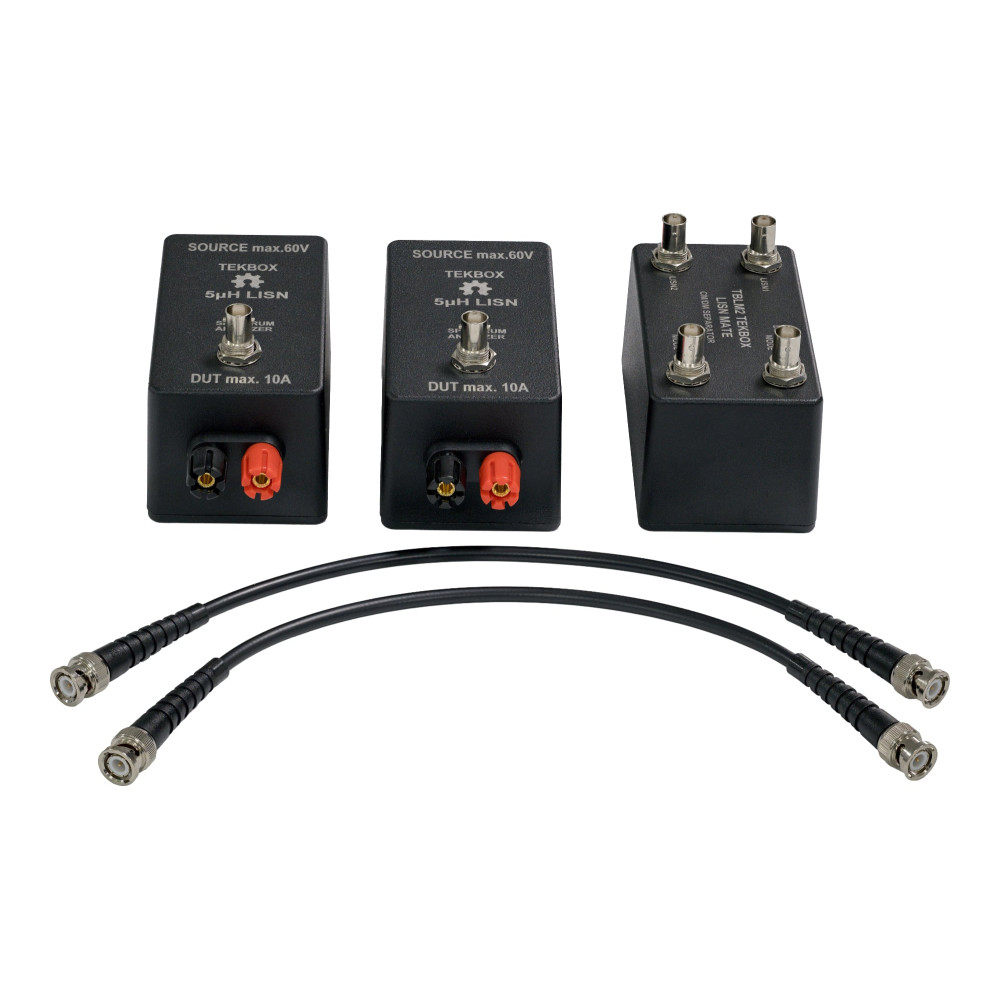

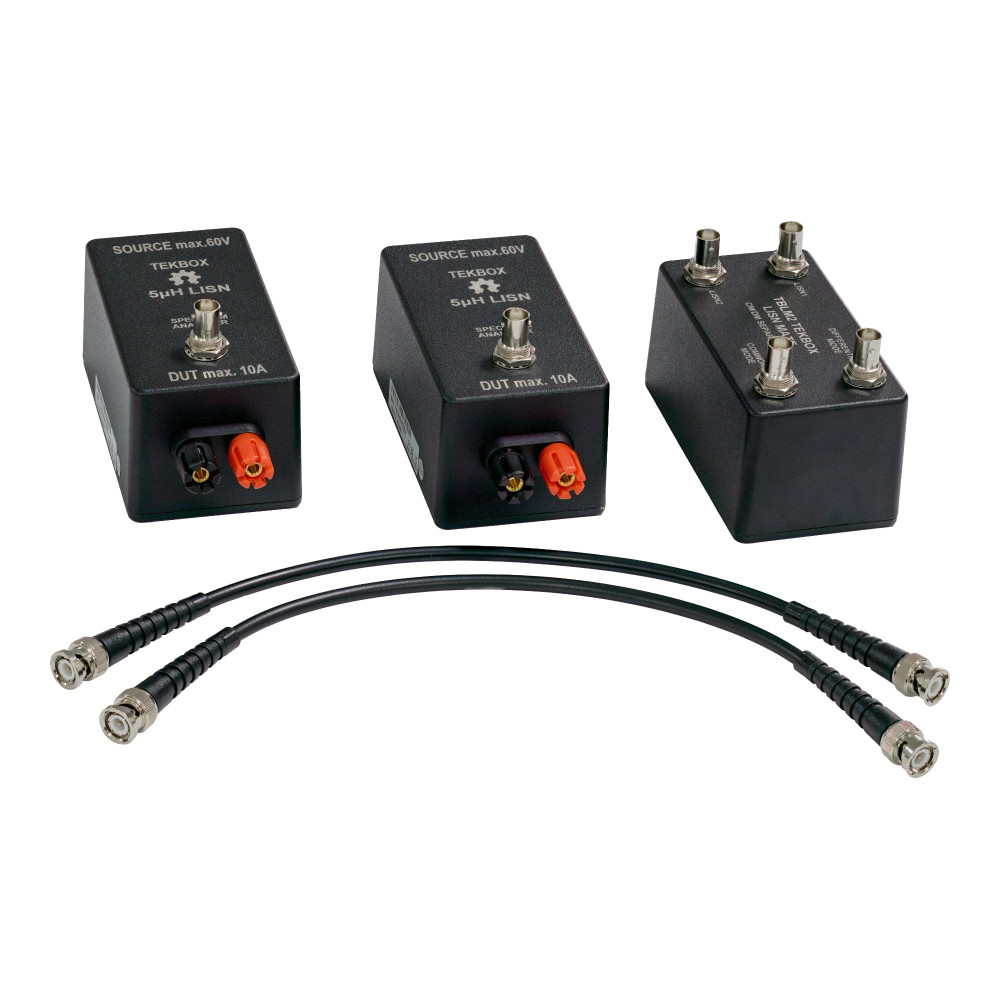

Zestaw zawiera:

• 2 x TBL0510-1 5uH LISN stabilizator impedancji sieci zasilającej do pomiarów emisji przeprowadzonych prądem stałym
• 1 x TBLM02 LISN Mate  - spliter sygnału dla LISN.
• 1x terminator BNC
• 1x (NM-BNCM/75/RG58) kabel złącze N do złącza BNC 75 cm RG58
• 2x (BNCM-BNCM/35/RG223) kabel złącze BNC do złącza BNC 35 cm RG223

Przegląd produktu

Zestaw Tekbox DC-LISN-Combo1C zawiera wszystkie komponenty do pomiaru szumu przewodzonego na linii zasilania testowanego urządzenia (DUT). Dzięki dwóm dołączonym urządzeniom TBL0510-1 5uH DC Sieć stabilizacji impedancji linii LISN i jednemu urządzeniu TBLM02 LISN Mate, które rozdziela przewodzony sygnał szumu na jego składowe w trybie wspólnym i różnicowym, przewodzony szum na linii zasilania można analizować i rozdzielać na składowe w trybie różnicowym i wspólnym, jak pokazano na poniższym rysunku.

Urządzenia LISN są przeznaczone do pomiarów zgodności EMC na linii zasilania urządzeń zasilanych prądem stałym, w zakresie częstotliwości od 150 kHz do 110 MHz. Więcej informacji na temat poszczególnych produktów można znaleźć na ich stronach i w kartach katalogowych.

Kluczowe cechy

TekBox TBL0510-1 5uH DC Sieć stabilizacji impedancji linii LISN

TBL0510-1 to niedrogi filtr LISN o indukcyjności 5 µH, przeznaczony do pomiarów emisji przewodzonej w zakresie częstotliwości od 100 kHz do 400 MHz. Spełnia wymagania normy CISPR-25 (EN 55025), wielu norm producentów samochodów, MIL-STD-461F, DO-160, AECTP-500 i ISO 7637-2. LISN są podłączane do linii zasilających badanego urządzenia (EUT). Szum przewodzony obecny na zaciskach zasilających badanego urządzenia można mierzyć na złączach BNC za pomocą analizatora widma lub odbiornika pomiarowego. Zacisk źródła (zasilania) i zacisk badanego urządzenia są odsprzężone za pomocą cewki indukcyjnej 5 µH. Dwa moduły TBL0510-1 w połączeniu z Tekbox LISN Mate umożliwiają oddzielny pomiar szumu w trybie wspólnym i różnicowym.

Kluczowe cechy

• Zakres częstotliwości: 10 kHz – 400 MHz; w zależności od standardu i kondensatora zewnętrznego.
• Rezystancja prądu stałego: 40 mΩ.
• Prąd ciągły: 10 A.
• Nominalny zakres napięcia roboczego: 0 – 60 V DC.
• Absolutna maksymalna wartość znamionowa elementów wewnętrznych: 200 V DC; kondensator zewnętrzny 1 µF: 100 V.
• Wbudowana ochrona przeciwprzepięciowa
• Zewnętrzny kondensator źródłowy 1 µF, umożliwiający łatwe wyjęcie podczas stosowania LISN do testów 7637-2

Zastosowanie

Sieć stabilizacji impedancji linii jest zasadniczo urządzeniem sprzęgającym do pomiaru szumów przewodzonych obecnych na liniach zasilających za pomocą odbiornika pomiarowego lub analizatora widma. Ustanawia ona zdefiniowaną konfigurację impedancji dla pomiaru, niezależnie od impedancji źródła zasilania. Stąd nazwa Line Impedance Stabilization Network.

Sieć LISN ma trzy zaciski - obie końcówki ścieżki przelotowej dla prądu stałego i zacisk koncentryczny 50 do podłączenia odbiornika pomiarowego lub analizatora widma.

Podstawowa funkcjonalność sieci LISN

Szum przewodzony z testowanego urządzenia (DUT) jest sprzężony z linią zasilającą do złącza BNC 50 Ohm. Strata sprzężenia od złącza DUT do złącza BNC jest mniejsza niż 1 dB w zakresie od 3 MHz do 100 MHz. Z drugiej strony, LISN izoluje złącza DUT i BNC od szumów przewodzonych pochodzących od strony źródła.

Testowanym urządzeniem może być dowolne urządzenie elektroniczne zasilane prądem stałym. Źródłem może być dowolny zasilacz prądu stałego o maksymalnym napięciu 200 V.

Chociaż LISN jest zwykle używany do pomiaru szumu przewodzonego z urządzenia zasilanego prądem stałym, może być również używany do dostarczania częstotliwości radiowych do linii zasilających DUT. Taka konfiguracja wymaga dodatkowego zacisku przelotowego na złączu BNC. Ponadto LISN może być używany do pomiaru szumu źródła, na przykład zasilacza impulsowego lub wyjścia przetwornika DC/DC. W takim przypadku zasilacz musi być podłączony do zacisków DUT, a obciążenie musi być podłączone do zacisków Source.

Konfiguracje testowe przedstawione w kolejnych rozdziałach są tylko przykładami i nie są ściśle zgodne z normami. Powinny one raczej służyć jako łatwy sposób na przeprowadzenie wstępnych testów EMC w laboratorium, przed udaniem się do certyfikowanego ośrodka testowego.

Wymiary konfiguracji, limity poziomów zakłóceń, szerokość pasma i ustawienia detektora dla odbiornika pomiarowego lub analizatora widma muszą pochodzić z zastosowanych norm.

Standardowe pomiary zgodne z normami wykorzystują dwie sieci LISN, jeśli linia powrotna zasilania pojazdu DUT jest dłuższa niż 200 mm. Jeden w dodatniej, a drugi w ujemnej linii zasilającej, a następnie naprzemiennie mierzyć zakłócenia. W przypadku pomiaru przed uzyskaniem zgodności, pomiar dodatniej linii zasilającej daje dobre wskazanie dotyczące wydajności urządzenia. Pomiar można następnie powtórzyć z LISN włożonym do ujemnej linii zasilającej, aby sprawdzić, czy poziomy szumów są inne.

Profesjonalne pomiary szumów przewodzonych są wykonywane w ekranowanych komorach, ponieważ każdy smog RF wychwycony przez przewody od LISN do DUT lub przez sam DUT będzie obecny na zacisku BNC. W związku z tym należy wcześniej wykonać pomiar przy wyłączonym zasilaniu DUT, aby odróżnić rzeczywisty szum przewodzony generowany przez DUT od smogu RF z innych źródeł ( zakłócenia z otoczenia).

TekBox TBLM02 Współpracujący moduł sieciowy do stabilizacji impedancji linii: separator do sieci LISN (CM/DM)

TBLM02 jest urządzeniem uzupełniającym dla sieci LISN, które rozdziela przewodzony sygnał szumu na jego składowe w trybie wspólnym i różnicowym, przy czym każda składowa sygnału jest dostępna w oddzielnym porcie BNC. Sieć stabilizacji impedancji linii jest urządzeniem sprzęgającym do pomiaru szumu przewodzonego obecnego na liniach zasilających za pomocą odbiornika pomiarowego lub analizatora widma. Ustanawia ona zdefiniowaną konfigurację impedancji dla pomiaru, niezależnie od impedancji źródła zasilania.

• Nominalny zakres częstotliwości: 150 kHz - 100 MHz
• Użyteczny zakres częstotliwości: 9 kHz - 110 MHz
• Impedancja portu
  • │ZLISN1│, │ZLISN2│,│ZCM│: 150 kHz - 1 MHz: 30...55 Ohm, 1 MHz -30 MHz: 50....60 Ohm, 30 MHz - 100 MHz: 50....70 Ohm
  • │ZDM│: 150 kHz - 1 MHz: 30...50 Ohm, 1 MHz -30 MHz: 40....50 Ohm, 30 MHz - 100 MHz: 40....70 Ohm
  • │ZLISN1│: niezależnie od zakończenia na porcie LISN2
  • │ZLISN2│: niezależnie od zakończenia na porcie LISN1
  • │ZCM LISN1-LISN2│: 25 Ohm nominalnie
  • │ZDM LISN1-LISN2│: 100 Ohm nominalnie
• Maksymalny poziom RF na dowolnym porcie BNC: 27dBm
• Maksymalny prąd stały na dowolnym porcie BNC: 30 mA
