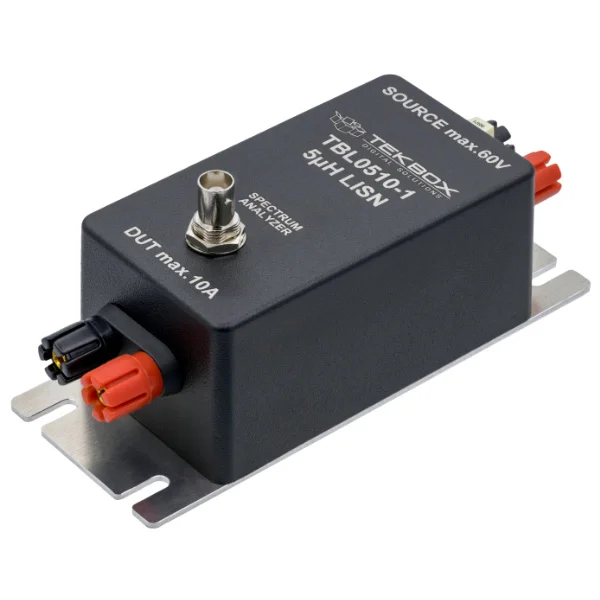

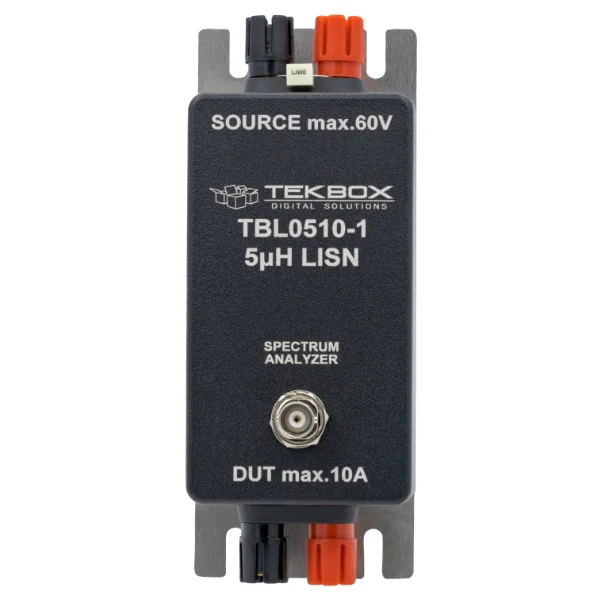

TBL0510-1 5µH Stabilizator impedancji sieci zasilającej LISN CISPR 25 TEKBOX

Przegląd produktu

TBL0510-1 to niedrogi filtr LISN o indukcyjności 5 µH, przeznaczony do pomiarów emisji przewodzonej w zakresie częstotliwości od 100 kHz do 400 MHz. Spełnia wymagania normy CISPR-25 (EN 55025), wielu norm producentów samochodów, MIL-STD-461F, DO-160, AECTP-500 i ISO 7637-2. LISN są podłączane do linii zasilających badanego urządzenia (EUT). Szum przewodzony obecny na zaciskach zasilających badanego urządzenia można mierzyć na złączach BNC za pomocą analizatora widma lub odbiornika pomiarowego. Zacisk źródła (zasilania) i zacisk badanego urządzenia są odsprzężone za pomocą cewki indukcyjnej 5 µH. Dwa moduły TBL0510-1 w połączeniu z Tekbox LISN Mate umożliwiają oddzielny pomiar szumu w trybie wspólnym i różnicowym.

Kluczowe cechy

• Zakres częstotliwości: 10 kHz – 400 MHz; w zależności od standardu i kondensatora zewnętrznego.
• Rezystancja prądu stałego: 40 mΩ.
• Prąd ciągły: 10 A.
• Nominalny zakres napięcia roboczego: 0 – 60 V DC.
• Absolutna maksymalna wartość znamionowa elementów wewnętrznych: 200 V DC; kondensator zewnętrzny 1 µF: 100 V.
• Wbudowana ochrona przeciwprzepięciowa
• Zewnętrzny kondensator źródłowy 1 µF, umożliwiający łatwe wyjęcie podczas stosowania LISN do testów 7637-2

Zastosowanie

Skrót LISN oznacza Line Impedance Stabilisation Network (sieć stabilizacji impedancji linii).

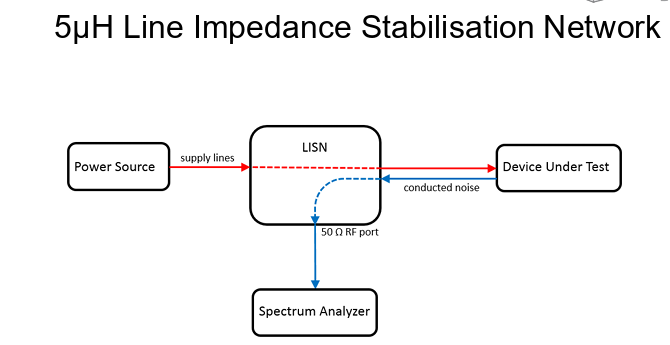

• Jest to filtr dolnoprzepustowy, zazwyczaj umieszczany między źródłem zasilania a zaciskami zasilającymi testowanego urządzenia (DUT).
• Posiada ścieżkę przepustową do zasilania testowanego urządzenia (DUT).
• Zapewnia dobrze zdefiniowaną impedancję RF dla testowanego urządzenia (DUT).
• Łączy szum elektryczny generowany przez DUT z portem RF 50 Ω, który można podłączyć do analizatora widma lub odbiornika pomiarowego.
• Tłumi szum elektryczny z strony zasilania w kierunku DUT.
• Tłumi szum elektryczny z strony DUT w kierunku zasilania.
• Idealny do Badania wstępnej zgodności EMC w zakresie szumów przewodzonych

Dalsze zastosowania, takie jak pomiary szumu przewodzonego za pomocą sond monitorujących prąd RF, testy BCI i testy przejściowych napięć, wymagają stosowania sieci LISN w celu ustalenia określonej impedancji linii zasilającej.

Uwaga! Ta sieć LISN jest odpowiednia do testowania EMC urządzeń zasilanych prądem stałym. Do testowania urządzeń zasilanych jednofazowym prądem przemiennym można użyć modelu TBLC08.

Porównanie modeli LISN Tekbox:
