TBLM02 LISN MATE TEKBOX

Dostępność: na wyczerpaniu
Wysyłka w: 24 godziny
Cena brutto: 1 599,00 zł

Cena regularna:

1599.00
Najniższa cena z 30 dni przed obniżką:
Cena netto: 1 300,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Tekbox
Kod produktu: TEK_TBLM02

Opis

Przegląd produktu

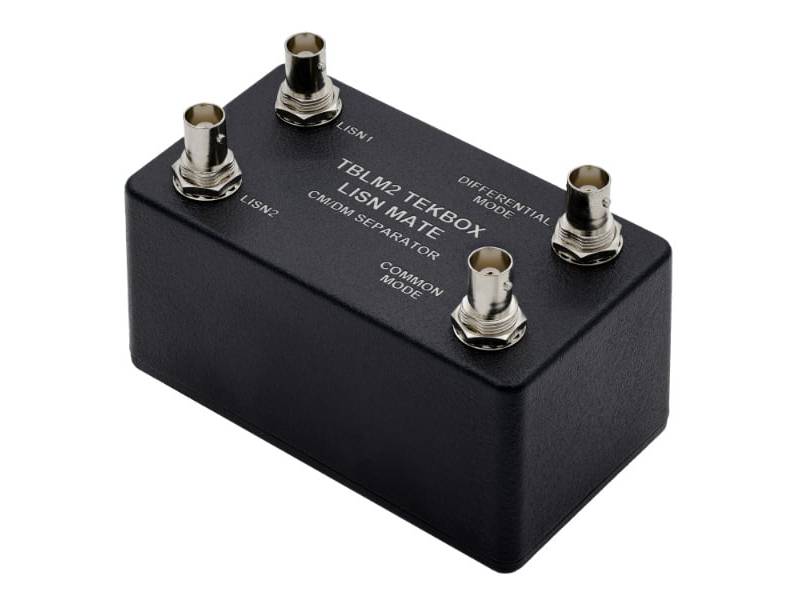

TBLM02 LISN Mate jest urządzeniem wspomagającym separator LISN w trybie wspólnym(CM) / różnicowym (DM). LISN Mate jest podłączony do wyjścia LISN podłączonego do dodatniej linii zasilającej i do drugiego LISN podłączonego do ujemnej linii zasilającej.

Przewodzony sygnał szumu na wyjściu LISN jest sumą szumu w trybie wspólnym i różnicowym. Matryca LISN MATE rozdziela go na komponenty trybu wspólnego i trybu różnicowego, przy czym każdy komponent sygnału jest dostępny w oddzielnym porcie BNC. TBLM2 może być używany w zakresie częstotliwości od 9 kHz do 110 MHz.



Schemat połączenia przedstawiono na poniższym rysunku:

LISN MATE - SCHEMAT PODŁĄCZENIA

Kluczowe cechy

  • Nominalny zakres częstotliwości: 150 kHz - 100 MHz
  • Użyteczny zakres częstotliwości: 9 kHz - 110 MHz
  • Impedancja portu
    • │ZLISN1│, │ZLISN2│,│ZCM│: 150 kHz - 1 MHz: 30...55 Ohm, 1 MHz -30 MHz: 50....60 Ohm, 30 MHz - 100 MHz: 50....70 Ohm
    • │ZDM│: 150 kHz - 1 MHz: 30...50 Ohm, 1 MHz -30 MHz: 40....50 Ohm, 30 MHz - 100 MHz: 40....70 Ohm
    • │ZLISN1│: niezależnie od zakończenia na porcie LISN2
    • │ZLISN2│: niezależnie od zakończenia na porcie LISN1
    • │ZCM LISN1-LISN2│: 25 Ohm nominalnie
    • │ZDM LISN1-LISN2│: 100 Ohm nominalnie
  • Maksymalny poziom RF na dowolnym porcie BNC: 27dBm
  • Maksymalny prąd stały na dowolnym porcie BNC: 30 mA

Akcesoria

Tekbox TBLM02 jest dostarczany z:

  • 1x zakończenie BNC, 2x kabel BNC-męski do BNC-męski, 35cm, RG223; indywidualny protokół testowy

Porównanie modeli LISN Tekbox:

Model Impedancja Zakres częstotliwości Path Maks. Prąd Maks. Napięcie EUT Socket Dodatkowe cechy
TBLDC32-2 150 Ohm 9kHz – 30 MHz 2 32A 1000V DC 4mm, safety 150 Ohm DC LISN
A, B, Common Mode
Differential Mode
operation
TBL00705-2 0.7µH//50Ω 30 Hz –
500 MHz		 2 5A 60V nominal,
Component
rating: 100V		 4mm (banana) 400mΩ
serial resistor
ТВL0110-2 1µH//50Ω 30 Hz –
500 MHz		 2 10A 60V nominal,
Component
rating: 100V		 4mm (banana) 100mΩ
serial resistor
ТВL0225-2 2µH//50Ω 10 Hz –
200 MHz		 2 25A 60V nominal,
Component
rating: 100V		 4mm (banana) 100mΩ
serial resistor
ТВОН01 5µH//50Ω 150 kHz –
108 MHz		 1 10A 60V nominal,
Component
rating: 250V		 4mm (banana) -
TBL0550-1 5µH//50Ω 150 kHz –
108 MHz		 1 50A 60V nominal,
Component
rating: 250V		 Phoenix High
Current		 -
TBL05100-1 5µH//50Ω 150 kHz –
108 MHz		 1 100A 60V nominal,
Component rating:
350V AV@ 50/60 Hz; 600V DC		 Phoenix High
Current		 Can be jumpered to
various standards
TBL05100-1-B 5µH//50Ω 150 kHz –
108 MHz		 1 100A Component rating:
0-500V @ 50/60 Hz
250V AC @ 400Hz
1000V DC		 Phoenix High
Current		 Can be jumpered to
various standards
TBLM2 - 150 kHz –
110 MHz		 - - - - LISN Mate
TBL5016-1 50µH//50Ω
(50µH+5Ω)//50Ω		 150 kHz –
30 MHz		 1 16A 250V Phoenix High
Current		 can be jumpered
50µH//50Ω or
(50µH+5Ω)//50Ω
no 250uH pre-filter
TBL50100-1 50µH//50Ω
(50µH+5Ω)//50Ω		 150 kHz –
30 MHz		 1 100A 250V Phoenix High
Current		 can be jumpered
50µH//50Ω or
(50µH+5Ω)//50Ω
no 250uH pre-filter
TBLC08 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 240V Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5008-2B
 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 250V AC 50/60 Hz or DC Country specific
mains socket		 separate RF outputs
enabling LISN-Mate connectivity;
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5008-2C (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 250V AC 50/60 Hz or DC Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-2B (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 16A 250V AC 50/60 Hz or DC Country specific
mains socket		 separate RF outputs
enabling LISN-Mate connectivity;
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-2C (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 16A 250V AC 50/60 Hz or DC Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 16A 450V/240V СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5032-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 32A 450V/240V СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5063-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 63A 690V/400V
50Hz/60Hz		 СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBLVHF-B 50 Ohm +-10% 30 MHz – 300 MHz 2 16A 250V DC – 400 Hz Country specific balanced VHF LISN
TBISN-T4 150 Ohm 150 kHz –
30 MHz		 2 balanced pairs 250mA 60V AC, 100V DC D-Sub 25 2 pcs D-Sub 25 to RJ45 adapter
