TEKBOX TBL0550-1 5uH 50A stabilizator impedancji sieci LISN
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu
LISN - Line Impedance Stabilization Network: to zespoły filtrów mających za zadanie odfiltrowanie zakłóceń przychodzących z sieci zasilania, oraz przekierowanie zakłóceń wytwarzanych przez EUT (badane urządzenie) do wyjścia przeznaczonego do podłączania odbiornika EMC (lub analizatora).
TBL0550-1 5µH LISN jest urządzeniem wymaganym do konfiguracji prowadzonych pomiarów zakłóceń urządzeń elektronicznych zasilanych prądem stałym. Jest przeznaczony do stosowania w pomiarach w zakresie częstotliwości od 150 kHz do 110 MHz zgodnie z CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4 oraz z limitami DO-160 / ED- 14G i ISO 7637-2.

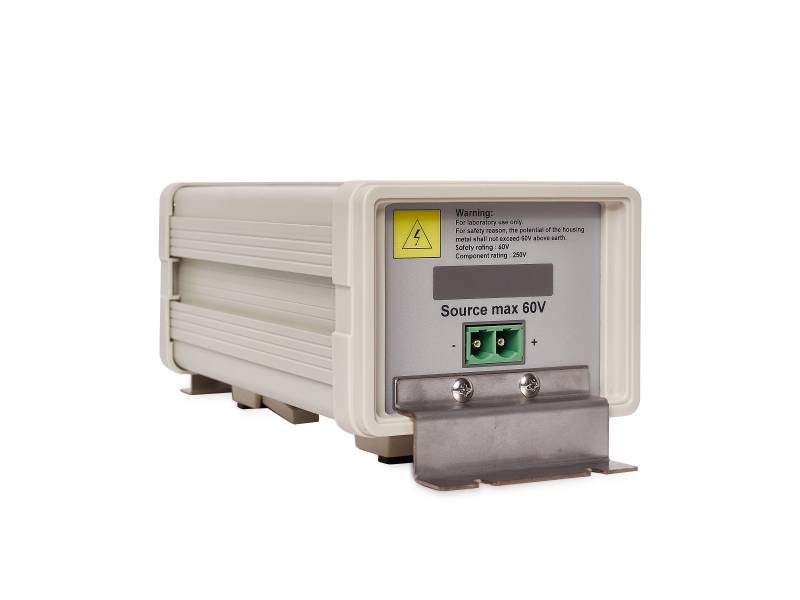

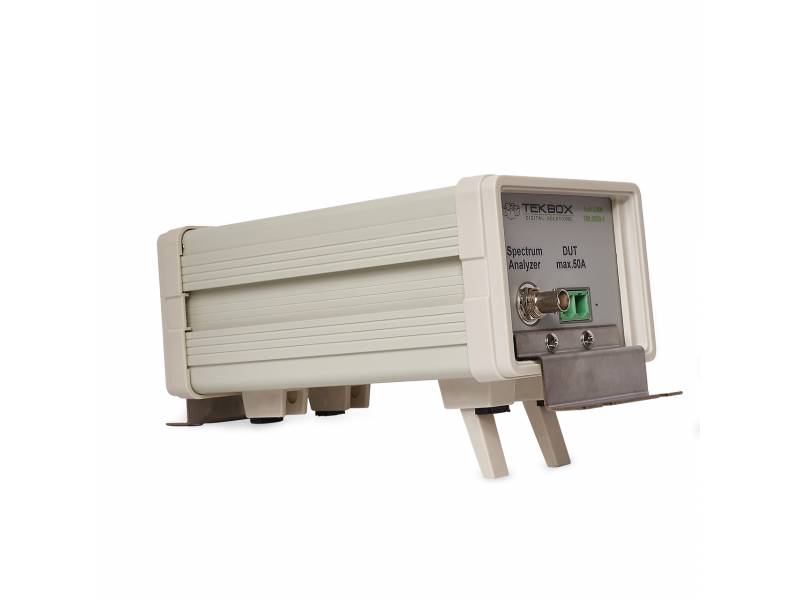

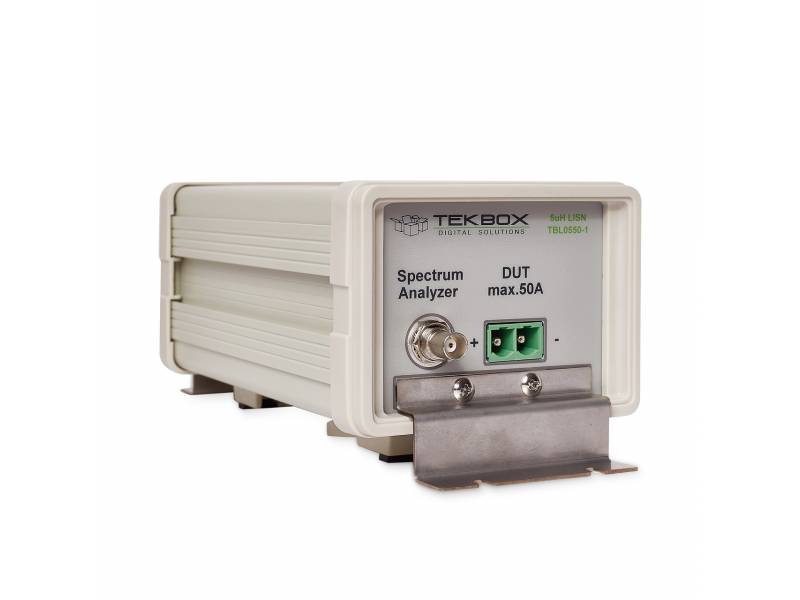

LISN jest wstawiany do linii zasilania testowanego urządzenia. Zakłócenia przewodzące obecne na zaciskach zasilania testowanego urządzenia można zmierzyć na złączu BNC za pomocą analizatora widma lub odbiornika pomiarowego. Zacisk źródła (zasilania) i zacisk DUT są oddzielone cewką indukcyjną 5µH.
Dwa TBL0550-1 w połączeniu z Tekbox LISN Mate umożliwiają oddzielny pomiar zaburzeń w trybie wspólnym i w trybie różnicowym.
Urządzenie jest wyposażone w kable, odpowiednie złącza i wsporniki uziemiające, aby przymocować je do płaszczyzny uziemienia.
Parametry techniczne
- Zakres częstotliwości: 100 kHz - 150 MHz
- Rezystancja: <9 mΩ Źródło + do DUT +; <2 mΩ Źródło do DUT Maksymalny prąd: 50 A ciągły, 70 A przez 3 minuty
- Nominalny zakres napięcia roboczego: 0 - 60 V DC;
- Ocena elementu: 250 V.
- Wysokoprądowe zaciski wtykowe / śrubowe - męskie: Phoenix Contact 1998933, żeńskie: Phoenix Contact 1967375
- Kondensator 1µF można odłączyć wewnętrznie, usuwając zworkę
- Wymiary: 120 mm x 100 mm x 225 mm (270 mm wraz ze wspornikami uziemiającymi); waga: 1,6 kg.
Zabezpieczenie analizatora widma / odbiornika pomiarowego:
TBL0550-1 LISN nie zawiera żadnych elementów ochronnych na ścieżce RF.
Użyj zewnętrznego tłumika i / lub ogranicznika, jeśli twoje urządzenie może wywoływać przepięcia lub wysokie poziomy szumów RF, w celu ochrony analizatora widma /wejścia odbiornika pomiarowego.
Bezpieczeństwo:
Obudowa LISN jest podłączona do pinu SOURCE i DUT ujemnego / uziemienia listwy zaciskowej i uziemienia złącza RF.
Nieumyślne połączenie dodatniego napięcia na bolcu uziemienia narazi cię na ryzyko porażenia prądem.
W związku z tym ze względów bezpieczeństwa nominalny zakres napięcia roboczego określono jako 0–60 V.
Zastosowanie
Pomiary hałasu przewodzonego EMC
Porównanie modeli LISN Tekbox:
| Model | Impedancja | Zakres częstotliwości | Path | Maks. Prąd | Maks. Napięcie | EUT Socket | Dodatkowe cechy |
| TBLDC32-2 | 150 Ohm | 9kHz – 30 MHz | 2 | 32A | 1000V DC | 4mm, safety | 150 Ohm DC LISN A, B, Common Mode Differential Mode operation |
| TBL00705-2 | 0.7µH//50Ω | 30 Hz – 500 MHz |
2 | 5A | 60V nominal, Component rating: 100V |
4mm (banana) | 400mΩ serial resistor |
| ТВL0110-2 | 1µH//50Ω | 30 Hz – 500 MHz |
2 | 10A | 60V nominal, Component rating: 100V |
4mm (banana) | 100mΩ serial resistor |
| ТВL0225-2 | 2µH//50Ω | 10 Hz – 200 MHz |
2 | 25A | 60V nominal, Component rating: 100V |
4mm (banana) | 100mΩ serial resistor |
| ТВОН01 | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 10A | 60V nominal, Component rating: 250V |
4mm (banana) | - |
| TBL0550-1 | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 50A | 60V nominal, Component rating: 250V |
Phoenix High Current |
- |
| TBL05100-1 | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 100A | 60V nominal, Component rating: 350V AV@ 50/60 Hz; 600V DC |
Phoenix High Current |
Can be jumpered to various standards |
| TBL05100-1-B | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 100A | Component rating: 0-500V @ 50/60 Hz 250V AC @ 400Hz 1000V DC |
Phoenix High Current |
Can be jumpered to various standards |
| TBLM2 | - | 150 kHz – 110 MHz |
- | - | - | - | LISN Mate |
| TBL5016-1 | 50µH//50Ω (50µH+5Ω)//50Ω |
150 kHz – 30 MHz |
1 | 16A | 250V | Phoenix High Current |
can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter |
| TBL50100-1 | 50µH//50Ω (50µH+5Ω)//50Ω |
150 kHz – 30 MHz |
1 | 100A | 250V | Phoenix High Current |
can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter |
| TBLC08 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 8A | 240V | Country specific mains socket |
Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH |
|
TBL5008-2B
|
(50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 8A | 250V AC 50/60 Hz or DC | Country specific mains socket |
separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5008-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 8A | 250V AC 50/60 Hz or DC | Country specific mains socket |
Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5016-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 16A | 250V AC 50/60 Hz or DC | Country specific mains socket |
separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5016-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 16A | 250V AC 50/60 Hz or DC | Country specific mains socket |
Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5016-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
3 | 16A | 450V/240V | СЕЕ/ЕС60309 | Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5032-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
3 | 32A | 450V/240V | СЕЕ/ЕС60309 | Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5063-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
3 | 63A | 690V/400V 50Hz/60Hz |
СЕЕ/ЕС60309 | Artificial hand connection PE switchable: 50Ω//50µH |
| TBLVHF-B | 50 Ohm +-10% | 30 MHz – 300 MHz | 2 | 16A | 250V DC – 400 Hz | Country specific | balanced VHF LISN |
| TBISN-T4 | 150 Ohm | 150 kHz – 30 MHz |
2 balanced pairs | 250mA | 60V AC, 100V DC | D-Sub 25 | 2 pcs D-Sub 25 to RJ45 adapter |
