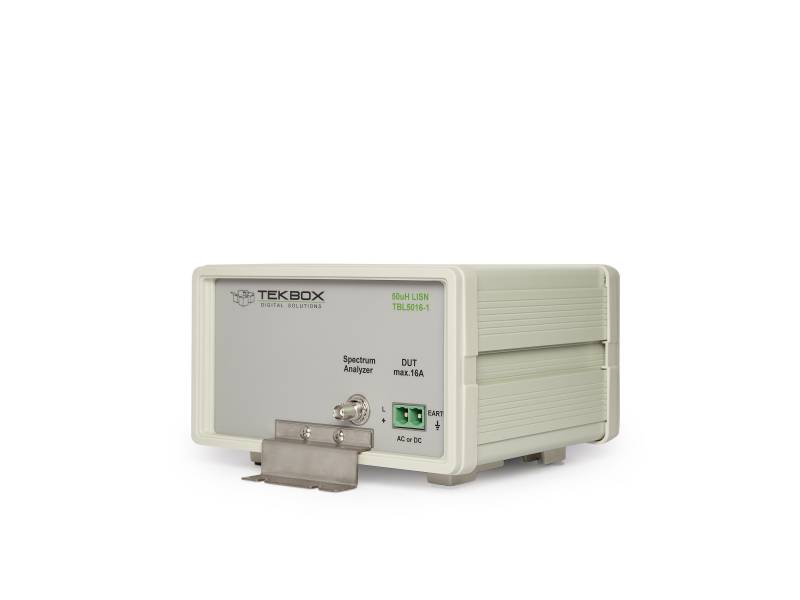

TBL5016-1 50uH 16A Stabilizator impedancji sieci LISN
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu
TBL5016-1 50µH LISN jest urządzeniem niezbędnym do przeprowadzenia pomiarów szumów przewodzonych w urządzeniach elektronicznych zasilanych prądem stałym lub zmiennym. Został zaprojektowany zgodnie z normą CISPR 16-1-2 oraz MIL-STD-461F i jest charakteryzowany w zakresie częstotliwości od 9kHz do 100 MHz.
Oprócz wykonywania pomiarów szumów przewodzonych, LISN-y są również wykorzystywane do ustalenia określonej impedancji dla różnych innych znormalizowanych testów.
LISN jest konstrukcją jednoprzewodową 50Ω/50µH+5 Ω ze zworą wysokoprądową umożliwiającą zwarcie rezystora 5 Ohm i skonfigurowanie go jako 50Ω/50µH LISN zgodnie z CISPR 16-1-2. LISN jest charakteryzowany do 100 MHz, co oznacza, że może być stosowany w łącznym zakresie od 9 kHz do 100 MHz.

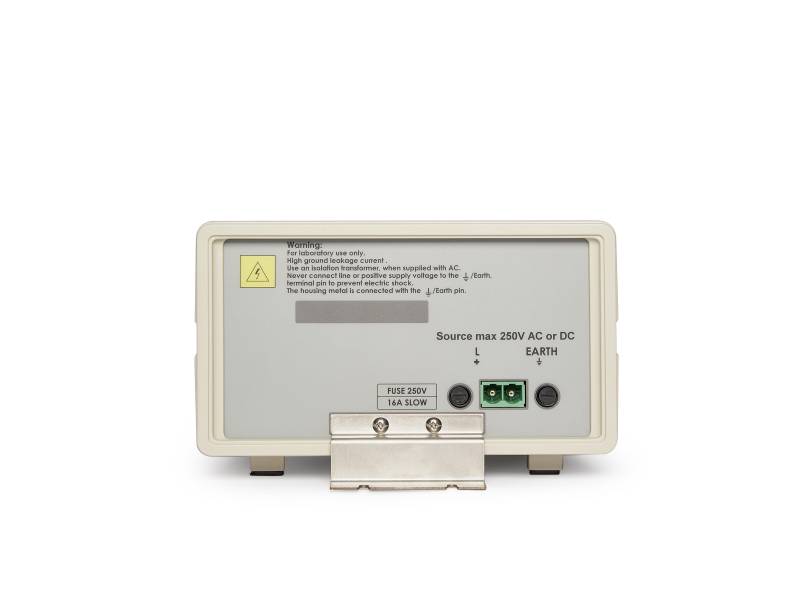

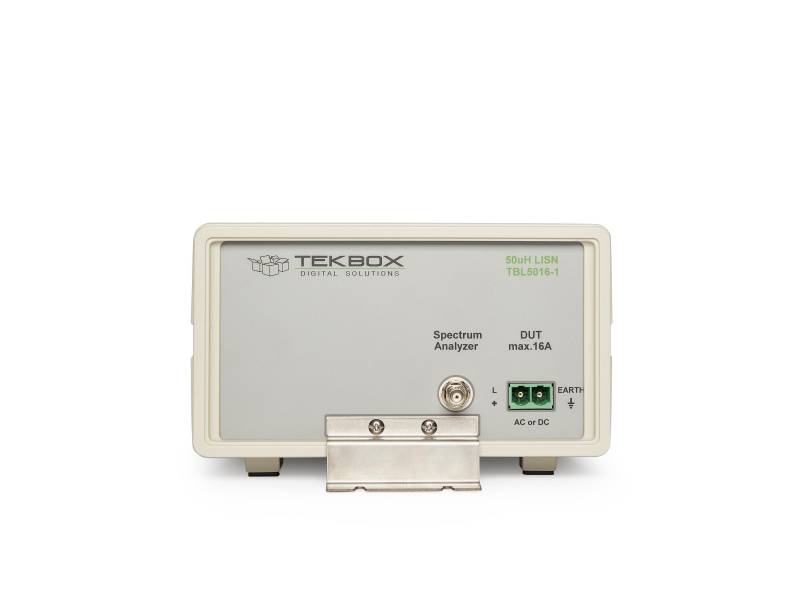

LISN jest wprowadzany do linii zasilającej urządzenia testowanego DUT (Device Under Test). Szum przewodzony, który jest obecny na zaciskach zasilania DUT może być mierzony na złączu BNC za pomocą analizatora widma lub odbiornika pomiarowego. Zacisk źródła (zasilania) i zacisk DUT są odsprzęgnięte przez induktor 50µH. Pomiary DC lub jednofazowe wymagają zwykle pary TBL5016-1. Połączenie ich z Tekbox LISN Mate umożliwia oddzielny pomiar szumu trybu wspólnego i różnicowego. DUT z zasilaniem 3-fazowym wymagają trzech lub czterech sztuk TBL5016-1, w zależności od tego, czy produkt jest dostarczany w konfiguracji trójkąta czy gwiazdy.
Urządzenie jest wyposażone w kabel BNC-male do N-male RG232, złącza współpracujące, zworki do konfiguracji wysokoprądowej oraz uchwyty do mocowania do płaszczyzny uziemienia.
Kluczowe cechy
-
Typ LISN: V-AMN, konfigurowalny jako 50Ω/50µH+5 Ω lub 50Ω/50µH
-
Zakres częstotliwości: 9 kHz - 100 MHz
-
Rezystancja DC: < 45 mΩ
-
Maksymalny prąd: 16A ciągły
-
Zakres napięć roboczych: 0 - 250V DC; 0 - 250V AC (50/60 Hz), 0 - 120V AC (400 Hz)
-
Bezpiecznik: 2 x 16A wolny
-
Wysokoprądowe zaciski wtykowe/śrubowe - męskie: Phoenix Contact 1998933, żeńskie: Phoenix Contact 1967375
-
Wymiary: 250 mm x 225 mm x 140 mm (wraz z uchwytami do mocowania na ziemi)
-
Waga: 2,7 kg
Porównanie modeli LISN Tekbox:
| Model | Impedancja | Zakres częstotliwości | Path | Maks. Prąd | Maks. Napięcie | EUT Socket | Dodatkowe cechy |
| TBLDC32-2 | 150 Ohm | 9kHz – 30 MHz | 2 | 32A | 1000V DC | 4mm, safety | 150 Ohm DC LISN A, B, Common Mode Differential Mode operation |
| TBL00705-2 | 0.7µH//50Ω | 30 Hz – 500 MHz |
2 | 5A | 60V nominal, Component rating: 100V |
4mm (banana) | 400mΩ serial resistor |
| ТВL0110-2 | 1µH//50Ω | 30 Hz – 500 MHz |
2 | 10A | 60V nominal, Component rating: 100V |
4mm (banana) | 100mΩ serial resistor |
| ТВL0225-2 | 2µH//50Ω | 10 Hz – 200 MHz |
2 | 25A | 60V nominal, Component rating: 100V |
4mm (banana) | 100mΩ serial resistor |
| ТВОН01 | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 10A | 60V nominal, Component rating: 250V |
4mm (banana) | - |
| TBL0550-1 | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 50A | 60V nominal, Component rating: 250V |
Phoenix High Current |
- |
| TBL05100-1 | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 100A | 60V nominal, Component rating: 350V AV@ 50/60 Hz; 600V DC |
Phoenix High Current |
Can be jumpered to various standards |
| TBL05100-1-B | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 100A | Component rating: 0-500V @ 50/60 Hz 250V AC @ 400Hz 1000V DC |
Phoenix High Current |
Can be jumpered to various standards |
| TBLM2 | - | 150 kHz – 110 MHz |
- | - | - | - | LISN Mate |
| TBL5016-1 | 50µH//50Ω (50µH+5Ω)//50Ω |
150 kHz – 30 MHz |
1 | 16A | 250V | Phoenix High Current |
can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter |
| TBL50100-1 | 50µH//50Ω (50µH+5Ω)//50Ω |
150 kHz – 30 MHz |
1 | 100A | 250V | Phoenix High Current |
can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter |
| TBLC08 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 8A | 240V | Country specific mains socket |
Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH |
|
TBL5008-2B
|
(50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 8A | 250V AC 50/60 Hz or DC | Country specific mains socket |
separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5008-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 8A | 250V AC 50/60 Hz or DC | Country specific mains socket |
Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5016-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 16A | 250V AC 50/60 Hz or DC | Country specific mains socket |
separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5016-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 16A | 250V AC 50/60 Hz or DC | Country specific mains socket |
Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5016-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
3 | 16A | 450V/240V | СЕЕ/ЕС60309 | Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5032-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
3 | 32A | 450V/240V | СЕЕ/ЕС60309 | Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5063-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
3 | 63A | 690V/400V 50Hz/60Hz |
СЕЕ/ЕС60309 | Artificial hand connection PE switchable: 50Ω//50µH |
| TBLVHF-B | 50 Ohm +-10% | 30 MHz – 300 MHz | 2 | 16A | 250V DC – 400 Hz | Country specific | balanced VHF LISN |
| TBISN-T4 | 150 Ohm | 150 kHz – 30 MHz |
2 balanced pairs | 250mA | 60V AC, 100V DC | D-Sub 25 | 2 pcs D-Sub 25 to RJ45 adapter |
