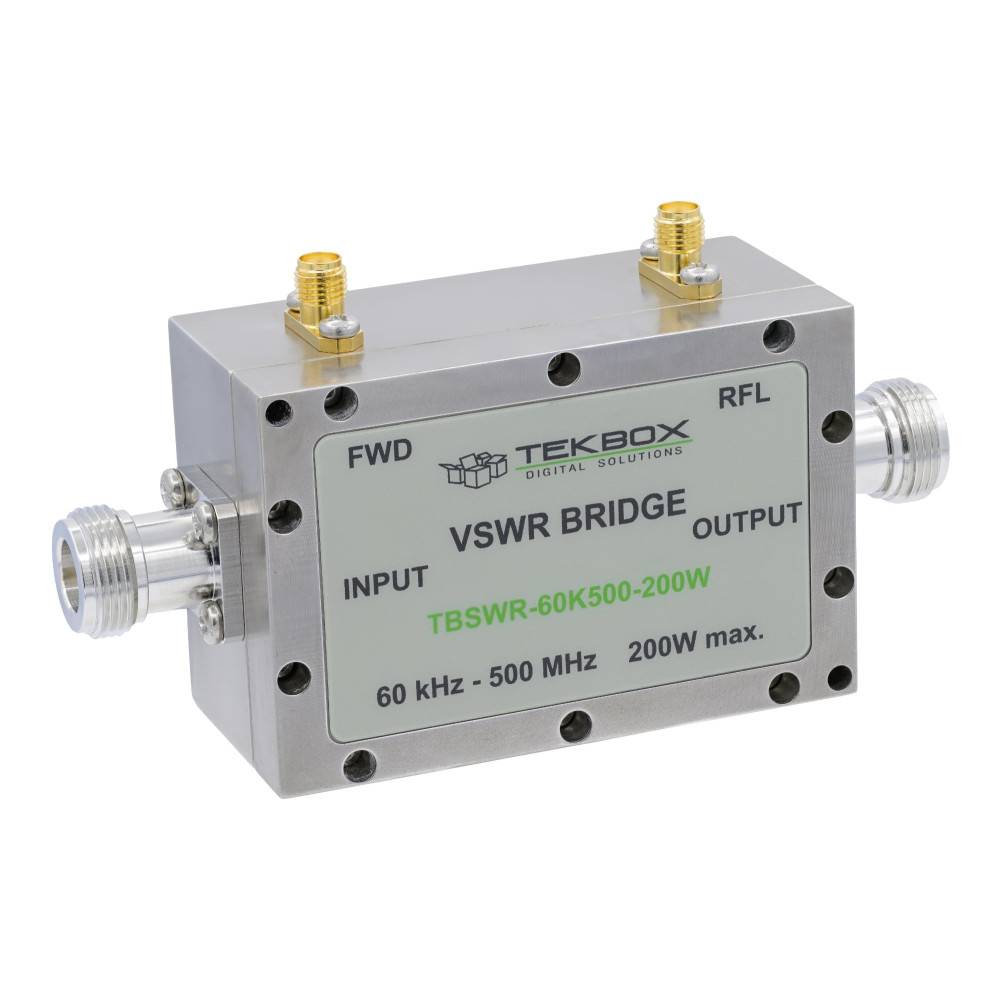

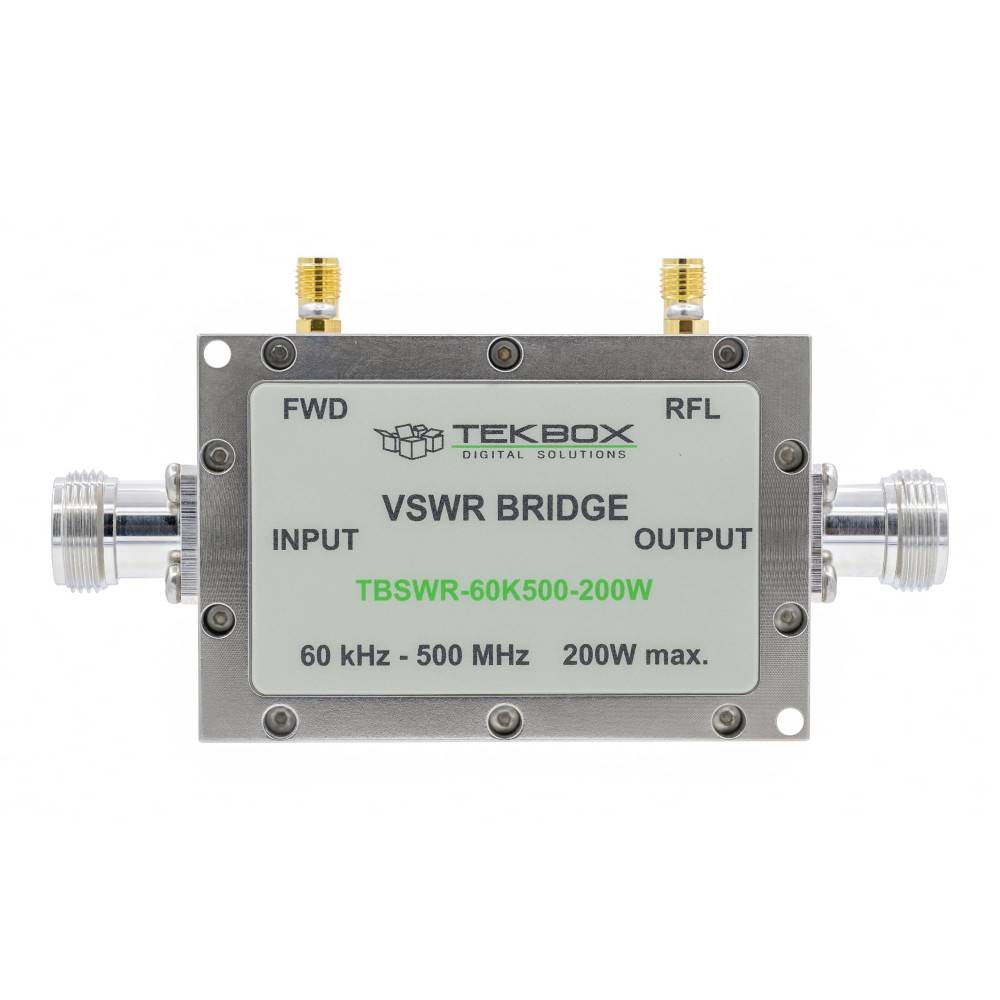

TBSWR-60K500 Wysokiej mocy Mostek VSWR 50Ω 60kHz - 500MHz, 200W Tekbox
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu
Mostek VSWR wysokiej mocy TekBox TBSWR-60K500 jest przeznaczony do pomiaru mocy przód / tył w konfiguracjach testowych odporności EMC z sondami BCI (metoda substytucyjna) i ogólnych zastosowań wysokiej mocy w zakresie HF i VHF. Mostek łączy w sobie szeroki zakres częstotliwości i kierunkowość mostka kierunkowego oraz niskie straty wtrąceniowe i zdolność przenoszenia mocy sprzęgacza kierunkowego.
TBSWR-60K500 charakteryzuje się zakresem częstotliwości od 60 kHz do 500 MHz. Wysoka zdolność przenoszenia mocy do 200 W pozwala na pomiary mocy RF inline i wiele innych zastosowań. Strata wtrąceniowa w zakresie częstotliwości wynosi zazwyczaj od 0,15 do 0,6 dB, co jest znacznie mniejsze niż średnio 7 dB związane z mostkami VSWR.
Kluczowe cechy
- Charakterystyczny zakres częstotliwości: 60 kHz - 500 MHz
- Kierunkowość:
60 kHz - 500 MHz > 20 dB
150 kHz - 300 MHz > 25 dB
200 kHz - 30 MHz. > 30 dB - Sprzężenie:
60 kHz - 100 MHz -50 dB ± 0,7 dB,
100 MHz - 500 MHz -50 dB + 0,7/- 10 dB - Tłumienność wtrąceniowa:
60 kHz - 200 MHz < 0,15 dB
200 MHz - 500 MHz < 0,6 dB - Maks. moc:
60 kHz - 200 MHz 200 W CW *)
200 MHz - 500 MHz 100 W CW *)
*) Krótki czas (maks. 1 minuta): 350 W Wyjście zwarte lub rozwarte: maks. 80 W - Zakres temperatur pracy: - 20 °C do + 40 °C
- Impedancja: 50 Ω
- Dopasowanie portu: > 20 dB
- Złącza RF, porty przelotowe: N-żeńskie
- Złącza RF, porty sprzęgające: SMA-żeńskie
- Wymiary: 113 mm x 60 mm x 35 mm
- Waga: 290 g
Porównanie mostków VSWR Tekbox
| Model | TBSWR-60K500 | TBSWR-200K500 | TBSWR-600K700 | TBSWR-300K6000 |
| Frequency range | 60 kHz - 500 MHz | 200 kHz - 500 MHz | 200 kHz - 700 MHz | 300 kHz - 6 GHz |
| Maximum Power | 200 W | 100 W | 50 W | 4 W |
| Insertion loss | 60 kHz - 200 MHz: < 0.15 dB 200 MHz - 500 MHz: < 0.6 dB |
200 kHz - 200 MHz: < 0.3 dB 200 MHz - 500 MHz: < 0.7 dB |
200 kHz - 100 MHz: < 0.7 dB 100 MHz - 700 MHz: < 1.5 dB |
300 kHz - 1 GHz: < 1.8 dB 1 GHz - 6 GHz: < 2.6 dB |
| Coupling | 60 kHz - 100 MHz -50 dB ± 0.7 dB 100 - 500 MHz -50 dB + 0.7/- 10 dB |
200 kHz - 300 MHz -40 dB ± 0.3 dB 300 MHz - 500 MHz -40 dB ± 1 dB |
300 kHz - 700 MHz -30 dB ± 0.5 dB | 300 kHz - 3 GHz -20 dB ± 1 dB 3GHz - 6 GHz -19 dB + 0.5/- 3 dB |
| Directivity | 60 kHz - 500 MHz > 20 dB 150 kHz - 300 MHz > 25 dB 200 kHz - 30 MHz > 30 dB |
200 kHz - 500 MHz > 20 dB 800 kHz - 50 MHz > 30 dB |
600 kHz - 700 MHz > 20 dB 10 MHz - 500 MHz > 30 dB |
300 kHz - 700 kHz > 25 dB 700 kHz - 5 GHz > 30 dB 5 GHz - 6 GHz > 20 dB |
| Application | Immunity test setups General purpose |
Immunity test setups General purpose |
Immunity test setups General purpose |
General purpose |
| Standard accessories | Wooden box 2 pcs SMA 50 Ohm terminations |
Wooden box 2 pcs SMA 50 Ohm terminations |
Wooden box 2 pcs SMA 50 Ohm terminations |
Wooden box |
