TBSWR-600K700 Wysokiej mocy Mostek VSWR 50Ω 200kHz - 700MHz, 50W Tekbox


Dostępność: na wyczerpaniu

Wysyłka w: 30 dni

Cena brutto: 3 757,65 zł

Cena regularna:

3757.65

Najniższa cena z 30 dni przed obniżką:

Cena netto: 3 055,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: Tekbox

Kod produktu: TEK_TBSWR-600K700

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Przegląd produktu

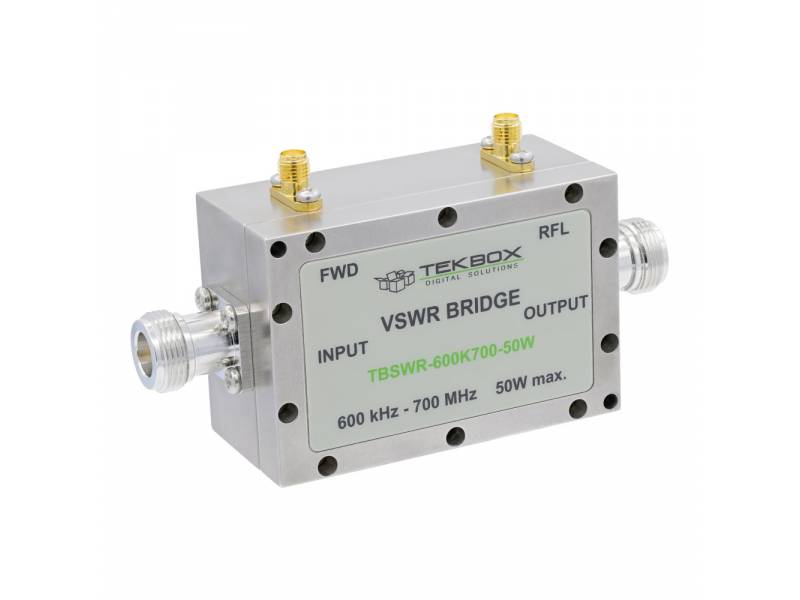

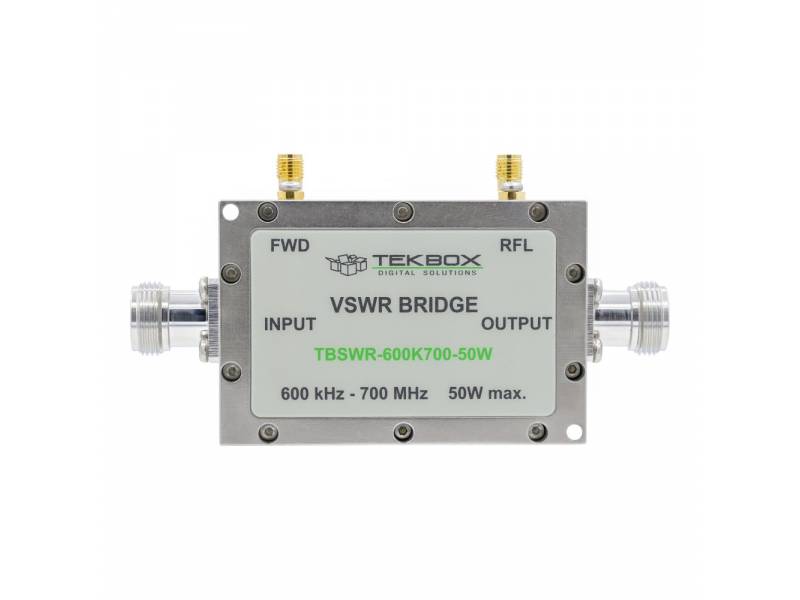

Mostek VSWR wysokiej mocy TekBox TBSWR-600K700 jest przeznaczony do pomiaru mocy w przód / w tył w testach odporności EMC z sondami BCI (metoda substytucyjna) oraz do ogólnych zastosowań wysokiej mocy w zakresie HF i VHF. Mostek łączy w sobie szeroki zakres częstotliwości i kierunkowość mostka kierunkowego oraz niską tłumienność wtrąceniową i zdolność przenoszenia mocy sprzęgacza kierunkowego.

TBSWR-600K700 charakteryzuje się zakresem częstotliwości od 200 kHz do 700 MHz. Wysoka zdolność przenoszenia mocy do 50 W pozwala na pomiary mocy RF inline i wiele innych zastosowań. Strata wtrąceniowa w zakresie częstotliwości wynosi zazwyczaj od 0,7 do 1,5 dB, co jest znacznie mniejsze niż średnie 7 dB związane z mostkami VSWR.

Kluczowe cechy

Charakterystyczny zakres częstotliwości: 200 kHz - 700 MHz
Kierunkowość:
600 kHz - 700 MHz > 20 dB
10 MHz - 500 MHz > 30 dB
Sprzężenie: 300 kHz - 700 MHz -30 dB ± 0,5 dB
Strata wtrąceniowa:
200 kHz - 100 MHz < 0,7 dB
100 MHz - 700 MHz < 1,5 dB
Moc maksymalna:
200 kHz - 200 MHz 50 W CW, wyjście zwarte lub rozwarte: maks. 12.5W
200 MHz - 700 MHz 40 W CW, wyjście zwarte lub rozwarte: maks. 12.5W
Zakres temperatur pracy: - 20 °C do + 40 °C
Impedancja: 50 Ω
Dopasowanie portu: > 20 dB
Złącza RF, porty przelotowe: N-żeńskie
Złącza RF, porty sprzęgające: SMA-żeńskie
Wymiary: 113 mm x 60 mm x 35 mm
Waga: 290 g

Porównanie mostków VSWR Tekbox

Model	TBSWR-60K500	TBSWR-200K500	TBSWR-600K700	TBSWR-300K6000
Frequency range	60 kHz - 500 MHz	200 kHz - 500 MHz	200 kHz - 700 MHz	300 kHz - 6 GHz
Maximum Power	200 W	100 W	50 W	4 W
Insertion loss	60 kHz - 200 MHz: < 0.15 dB 200 MHz - 500 MHz: < 0.6 dB	200 kHz - 200 MHz: < 0.3 dB 200 MHz - 500 MHz: < 0.7 dB	200 kHz - 100 MHz: < 0.7 dB 100 MHz - 700 MHz: < 1.5 dB	300 kHz - 1 GHz: < 1.8 dB 1 GHz - 6 GHz: < 2.6 dB
Coupling	60 kHz - 100 MHz -50 dB ± 0.7 dB 100 - 500 MHz -50 dB + 0.7/- 10 dB	200 kHz - 300 MHz -40 dB ± 0.3 dB 300 MHz - 500 MHz -40 dB ± 1 dB	300 kHz - 700 MHz -30 dB ± 0.5 dB	300 kHz - 3 GHz -20 dB ± 1 dB 3GHz - 6 GHz -19 dB + 0.5/- 3 dB
Directivity	60 kHz - 500 MHz > 20 dB 150 kHz - 300 MHz > 25 dB 200 kHz - 30 MHz > 30 dB	200 kHz - 500 MHz > 20 dB 800 kHz - 50 MHz > 30 dB	600 kHz - 700 MHz > 20 dB 10 MHz - 500 MHz > 30 dB	300 kHz - 700 kHz > 25 dB 700 kHz - 5 GHz > 30 dB 5 GHz - 6 GHz > 20 dB
Application	Immunity test setups General purpose	Immunity test setups General purpose	Immunity test setups General purpose	General purpose
Standard accessories	Wooden box 2 pcs SMA 50 Ohm terminations	Wooden box 2 pcs SMA 50 Ohm terminations	Wooden box 2 pcs SMA 50 Ohm terminations	Wooden box
