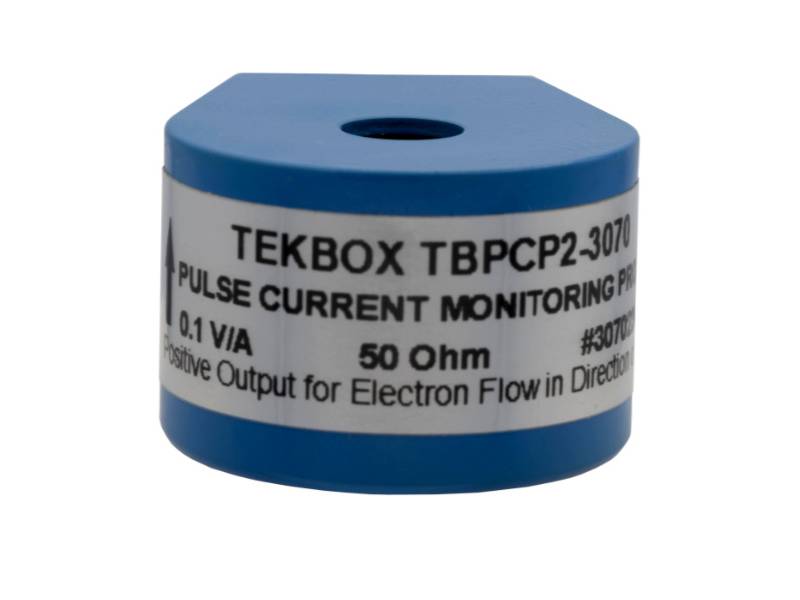

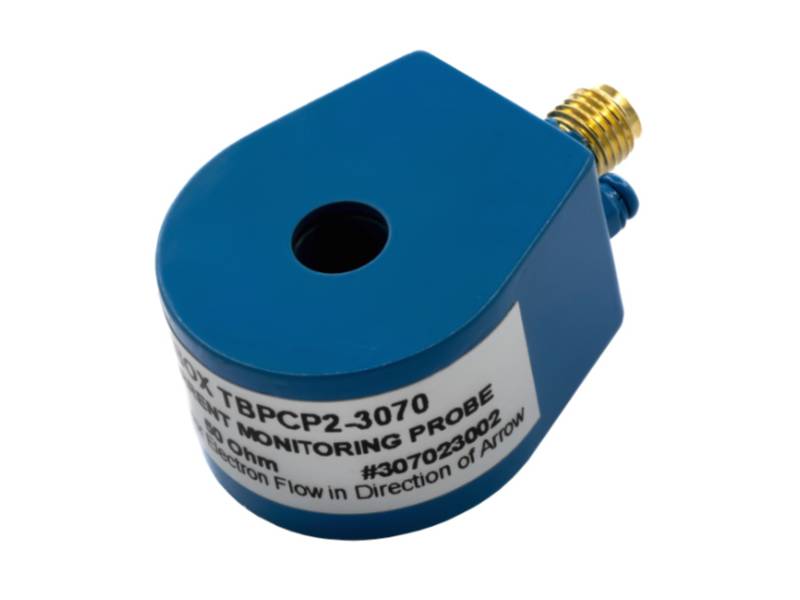

TBPCP2-3070 Sonda do monitorowania prądu RF Tekbox
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu
Sonda TBPCP2-3070 to sonda do monitorowania prądu impulsowego RF, rozszerzająca gamę przystępnych cenowo urządzeń testowych Tekbox. W przeciwieństwie do sond do monitorowania prądu RF zaprojektowanych do zastosowań EMC, które są zwykle używane do pomiarów w dziedzinie częstotliwości, TBPCP1-20100 jest zwykle używana do monitorowania przepięć lub prądu impulsowego RF w dziedzinie czasu.
Urządzenie przede wszystkim charakteryzuje się zakresem częstotliwości od 1 Hz do 200 MHz i bardzo płaską odpowiedzią o szerokości pasma 3 dB od 30 Hz do 70 MHz. Apertura sondy do monitorowania prądu RF wynosi 5,5 mm, a jej impedancja przenoszenia wynosi -26 dB Ω.

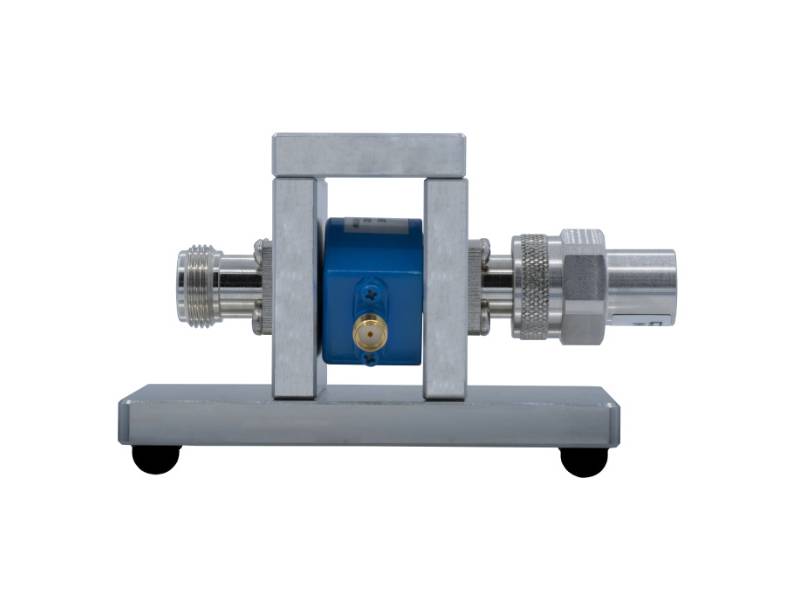

W rozwijanej liście znajduje się Kalibrator TBPCP2-CAL
Kluczowe cechy
- Charakterystyczny zakres częstotliwości: 1 Hz do 200 MHz
- Pasmo przenoszenia 3 dB: 30 Hz do 70 MHz (mierzone w pętli 50 + 50 Ohm)
- Impedancja przenoszenia do obciążenia 50 Ohm: -26 dB Ohm; 0,05 V/A
- Impedancja przenoszenia przy wysokim Z: 0,1 V/A
- Impedancja portu sondy: 50 Ohm
- Szybkość opadania: < 20% / ms
- Czas narastania: < 5 ns
- Maks. pierwotny prąd przemienny RMS w odniesieniu do wartości znamionowych rozpraszania rezystora wewnętrznego: 40A
- Maks. pierwotny prąd pojedynczego impulsu w odniesieniu do wartości znamionowych prądu impulsu rezystora wewnętrznego: 200A@ 100ms szerokości impulsu; 400A @ 1ms szerokości impulsu
- Maks. iloczyn czasu prądu: 0,01 amperosekundy
- Maks. Prąd AC RMS, liniowy: 4 A
- Maks. temperatura rdzenia: 80 °C
- Średnica otworu: 5,5 mm
- Średnica zewnętrzna: 27 mm
- Długość wraz ze złączem SMA: 40 mm
- Wysokość: 19 mm
- Waga: 60 g
- Typ złącza: SMA żeńskie
Przegląd modeli z serii TBPCP1 i TBPCP2
Oferujemy dwie sondy do monitoringu prądu z serii TBPCP, które różnią się szerokością pasma, impedancją przenoszenia oraz średnicą apertury.
| Model | TBPCP1-20100 | TBPCP2-3070 |
|---|---|---|
| Szerokość pasma 3dB | 20 Hz - 100 MHz | 30 Hz - 70 MHz |
| Impedancja przenoszenia | -20dB Ω | -26dB Ω |
| Średnica otworu | 25 mm | 5,5 mm |
| Złącze | N female | SMA female |
Porównanie Sond monitorujących prąd impulsowy RF Tekbox
Sondy do monitorowania prądu impulsowego RF są zwykle używane do monitorowania przepięć lub prądu impulsowego RF w dziedzinie czasu.
| Model | TBPCP1-20100 | TBPCP2-3070 | TBPCP3-05H30 | TBPCP3-2H40 | TBPCP3-20H70 | TBPCP3-100H80 | TBPCP4-1H30 | TBPCP4-5H50 | TBPCP4-50H50 | TBPCP4-100H60 |
| Trans-impedancja @ 50Ω |
-20 dBΩ 0.1 V/A |
-26 dBΩ 0.05 V/A |
-26 dBΩ 0.05 V/A |
-20 dBΩ 0.1 V/A |
-12 dBΩ 0.25 V/A |
-6 dBΩ 0.5 V/A |
-26 dBΩ 0.05 V/A |
-20 dBΩ 0.1 V/A |
-12 dBΩ 0.25 V/A |
-6 dBΩ 0.5 V/A |
| Trans-impedancja @ HighZ |
0.2 V/A | 0.1 V/A | 0.1V/A | 0.2V/A |
0.5V/A
|
1V/A | 0.1V/A | 0.2V/A | 0.5V/A | 1V/A |
| Szerokość pasma 3dB |
20 Hz-100 MHz
|
30 Hz - 70 MHz | 0.5 Hz–30 MHz | 2 Hz–40 MHz | 20 Hz–70 MHz | 100 Hz–80 MHz | 1 Hz–30 MHz | 5 Hz–50 MHz | 50 Hz–50 MHz | 130 Hz–60 MHz |
| Charakteryzowany zakres częstotliwości | 1 Hz-200 MHz | 1 Hz-200 MHz | 0.1 Hz–100 MHz | 0.1 Hz–100 MHz | 0.1 Hz–100 MHz | 0.1 Hz–100 MHz | 0.1 Hz–100 MHz | 1 Hz–100 MHz | 1 Hz–100 MHz | 1 Hz–100 MHz |
| Droop rate | 10 %/ms | 20% / ms | 0.12 %/ms | 0.3 %/ms | 6 %/ms | 0.02 %/µs | 0.2 %/ms | 0.5 %/ms | 7 %/ms | 0.06 %/ms |
| Czas narastania | < 5 ns | < 5 ns | < 10 ns | < 9 ns | < 9 ns | < 8 ns | < 10 ns | < 9 ns | < 10 ns | < 10 ns |
| Maks. prąd szczytowy | 3000 A | 600 A | 5000 A | 2000 A | 1500 A | 600 A | 5000 A | 3500 A | 2500 A | 1000 A |
| Średnica otworu | 25 mm | 5,5 mm | 15 mm | 15 mm | 15 mm | 15 mm | 46 mm | 46 mm | 46 mm | 46 mm |
