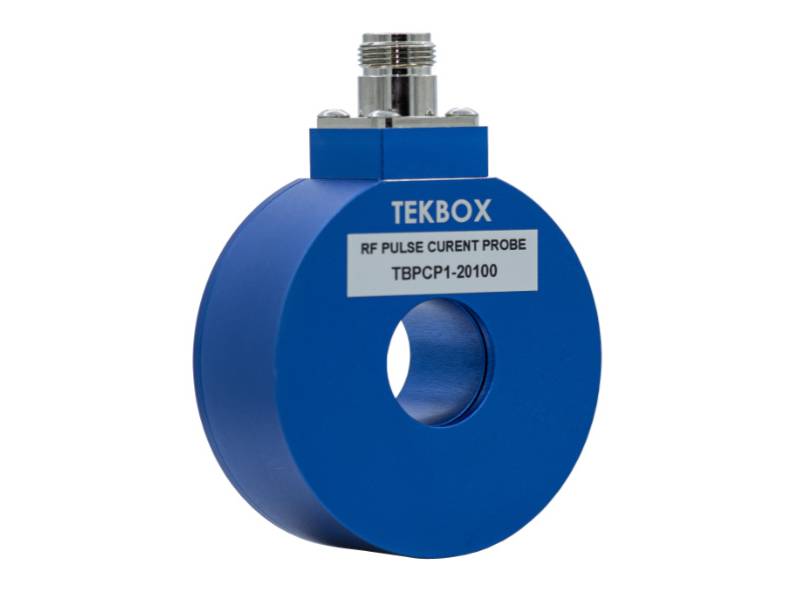

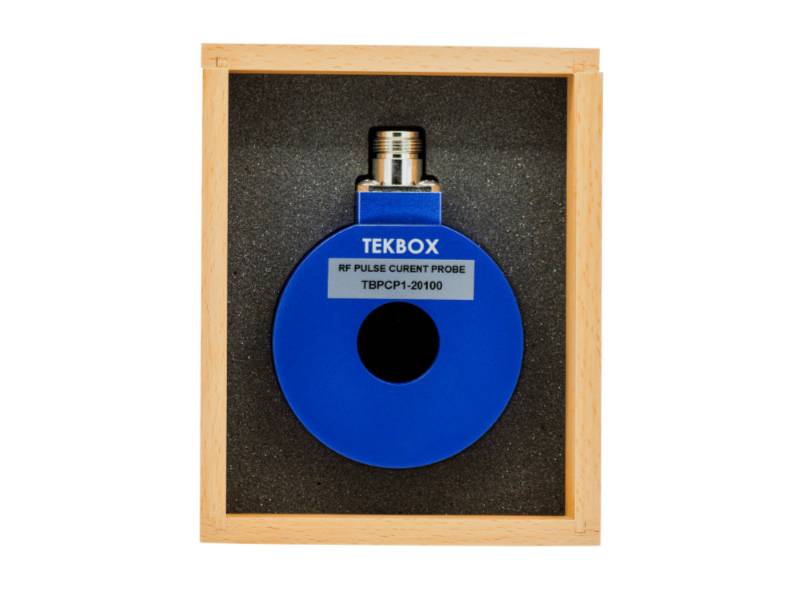

TBPCP1-20100 Sonda do monitorowania prądu RF Tekbox

Przegląd produktu

Sonda TBPCP1-20100 to sonda do monitorowania prądu impulsowego RF, rozszerzająca gamę przystępnych cenowo urządzeń testowych Tekbox. W przeciwieństwie do sond do monitorowania prądu RF zaprojektowanych do zastosowań EMC, które są zwykle używane do pomiarów w dziedzinie częstotliwości, TBPCP1-20100 jest zwykle używana do monitorowania przepięć lub prądu impulsowego RF w dziedzinie czasu.

Urządzenie przede wszystkim charakteryzuje się zakresem częstotliwości od 1 Hz do 200 MHz i bardzo płaską odpowiedzią o szerokości pasma 3 dB od 20 Hz do 100 MHz. Apertura sondy do monitorowania prądu RF wynosi 25 mm, a jej impedancja przenoszenia wynosi -20 dB Ω.

Kalibrator odpowiedni do współpracy z sondą TBPCP1-20100 do monitorowania impulsów RF, patrz => TBCP1-CAL.

Kluczowe cechy

• Charakterystyczny zakres częstotliwości: 1 Hz do 200 MHz
• Szerokość pasma 3 dB: 20 Hz do 100 MHz (mierzone w pętli 50 + 50 Ohm)
• Impedancja przenoszenia do obciążenia 50 Ohm: -20 dB Ohm; 0,1 V/A
• Impedancja przenoszenia przy wysokim Z: 0,2 V/A
• Impedancja portu sondy: 50 Ohm
• Szybkość opadania: < 10% / ms
• Czas narastania: < 5 ns
• Maks. CW pierwotny prąd AC RMS w odniesieniu do wartości znamionowych rozpraszania rezystora wewnętrznego: 300A
• Maks. pierwotny prąd pojedynczego impulsu w odniesieniu do wartości znamionowych prądu impulsu rezystora wewnętrznego:
• 900 A przy szerokości impulsu 100 ms; 3000 A przy szerokości impulsu 1 ms
• Maks. iloczyn czasu prądu: 0,04 amperosekundy
• Maks. Prąd AC RMS, liniowy: 22 A
• Maks. temperatura rdzenia: 80 °C
• Średnica otworu: 25 mm
• Średnica zewnętrzna: 76 mm
• Wysokość: 31 mm
• Waga: 320 g
• Typ złącza: N żeńskie

Przegląd modeli z serii TBPCP1 i TBPCP2

Oferujemy dwie sondy do monitoringu prądu z serii TBPCP, które różnią się szerokością pasma, impedancją przenoszenia oraz średnicą apertury.
