TBMA1C Antena dwustożkowa do badań EMC 20MHz-1GHz Tekbox

Przegląd produktu

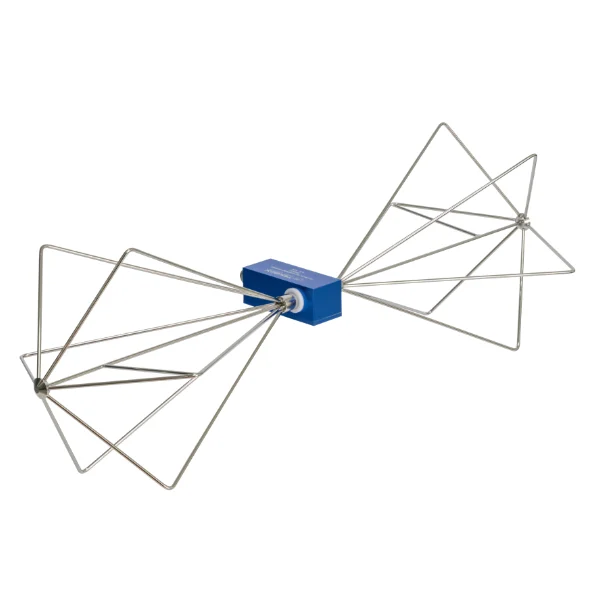

TBMA1C to mała, lekka, szerokopasmowa antena pomiarowa o podwójnym stożku. Dzięki umiarkowanej cenie jest przeznaczona do wstępnych testów zgodności EMC emisji promieniowanej i generowania określonych natężeń pola.

Charakteryzuje się pasmem od 20 MHz do 1 GHz i ma wzór kierunkowości podobny do dipola.

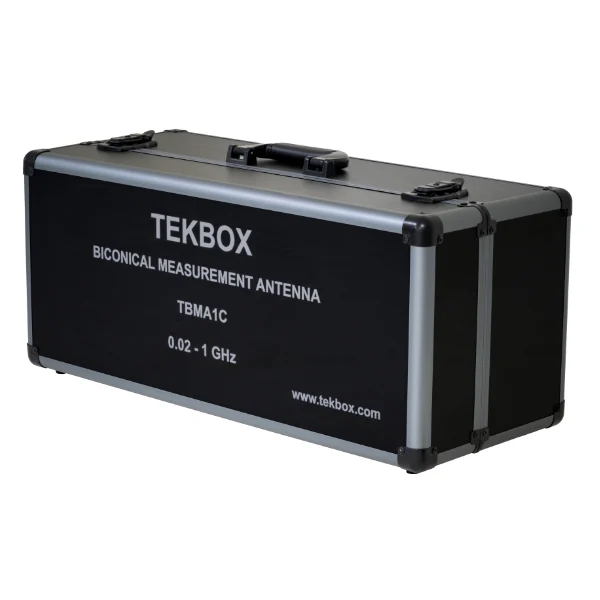

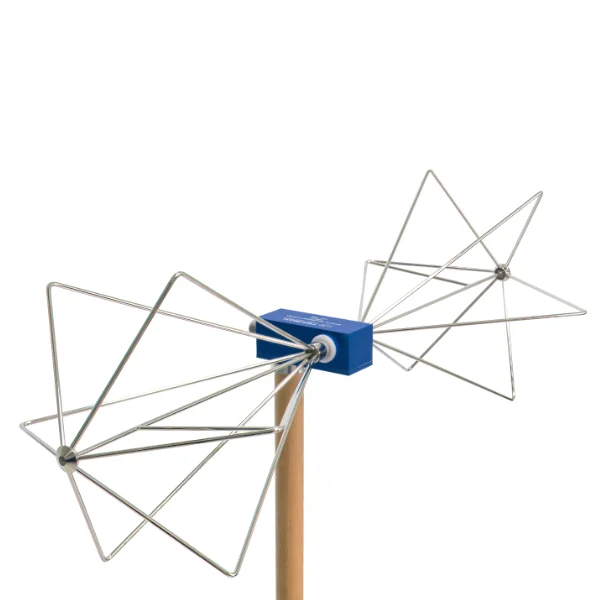

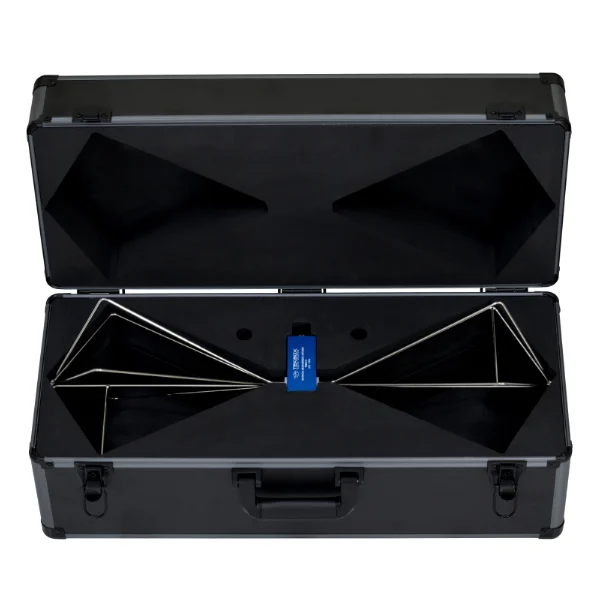

TBMA1C jest dostarczana w aluminiowej walizce transportowej. Standardowy gwint ¼” ułatwia podłączenie jej do większości standardowych statywów.

Elementy są odporne na korozję i zabezpieczone przed obrotem. Są zasilane przez szerokopasmowy balun o mocy 2 W. Ponadto są chronione przed gromadzeniem się ładunków elektrostatycznych.

Kluczowe cechy

• Typ: pasywna dwustożkowa
• Zakres częstotliwości (zoptymalizowany): 20 MHz– 700 MHz
• Zakres częstotliwości (charakterystyka): 20 MHz– 1000 MHz
• VSWR: <2,66 (f > 200 MHz)
• Wzmocnienie izotropowe przy rozstawie 3 m: -38,64 … 1,26 dBi
• Współczynnik antenowy przy rozstawie 3 m: 14,19 … 40,56 dB/m
• Maksymalna ciągła moc wejściowa RF: 2 W
• Impedancja nominalna: 50 Ω
• Złącze RF: żeńskie typu N
• Dopasowanie: transformator 1:2 + balun 1:1
• Adapter do statywu: rozmiar gwintu: ¼ ”
• Wymiary anteny: dł. x szer. x wys.: 605 mm x 235 mm x 203 mm
• Waga anteny: 0,58 kg
• Wymiary futerału transportowego: dł. x szer. x wys.: 630 mm x 310 mm x 270 mm
• Waga futerału transportowego: 4,4 kg
