TBMA1B Antena dwustożkowa do badań EMC 30MHz-3GHz Tekbox
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu

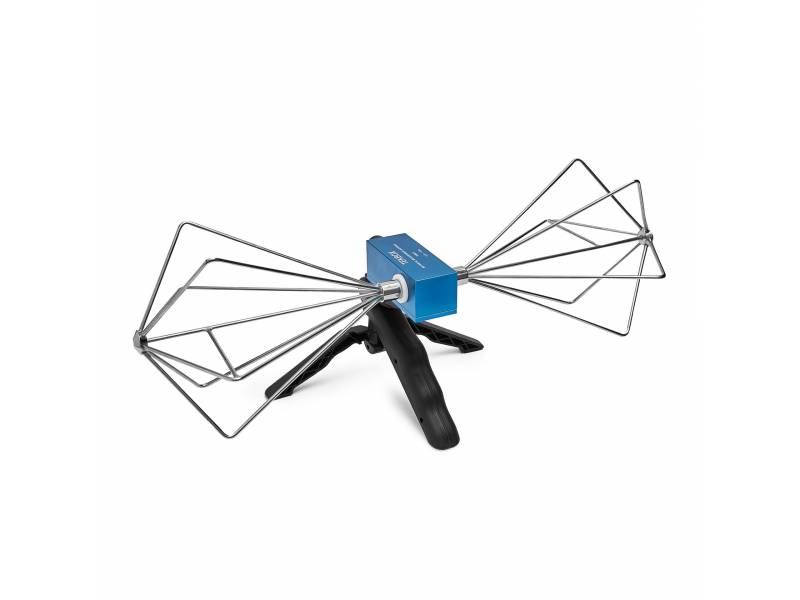

TBMA1B to mała, lekka, dwustożkowa antena pomiarowa. Dzięki atrakcyjnej cenie idealnie nadaje się do testowania zgodności elektromagnetycznej EMC zaburzeń promieniowanych oraz do generowania określonego natężenia pola.
Charakteryzuje się od 30 MHz do 3 GHz i ma kierunkowy wzór podobny do dipola.

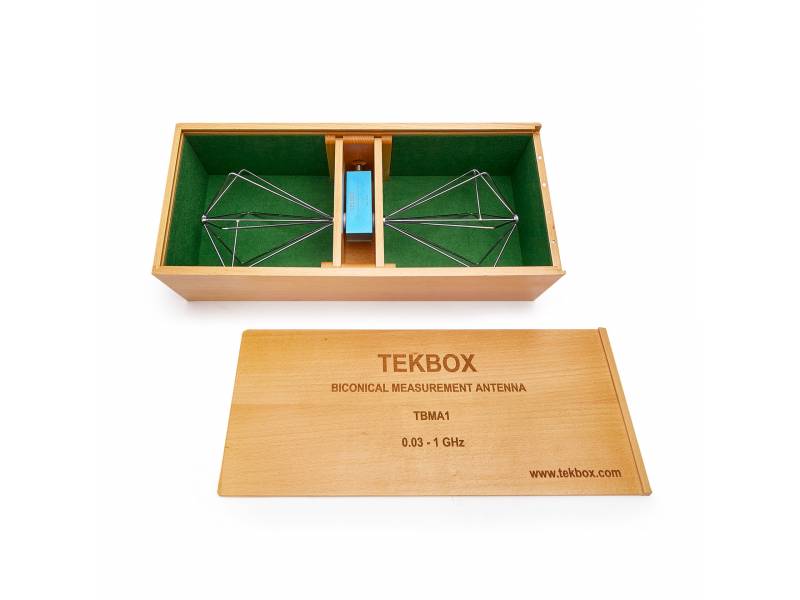

TBMA1B jest dostarczana w solidnej obudowie z drewna bukowego, wraz ze statywem „pistoletowym”. Standardowy gwint ¼” ułatwia podłączenie go do większości standardowych statywów.
Elementy są odporne na korozję i konstrukcyjnie zabezpieczone przed obrotem. Ponadto są zabezpieczone przed gromadzeniem się ładunków elektrostatycznych.
Kluczowe cechy
- Typ: pasywna dwustożkowa
- Zakres częstotliwości: 30 MHz - 3000MHz
- Izotropowe wzmocnienie przy rozstawie 3m: -38.46 ... 1 dBi
- Współczynnik anteny przy rozstawie 3m: 17,24 ... 51,20 dB/m
- Maksymalna ciągła wejściowa moc RF: 2W
- Impedancja nominalna: 50 Ω
- Złącze RF: żeńskie typu N
- Dopasowanie: transformator 1:2 + balun 1:1
- Wymiary mechaniczne: Dł. x szer. x wys.: 430,73 mm x 163,08 mm x 138,79 mm
- Waga: 0,46 kg
- Rozmiar gwintu adaptera statywu: ¼ ”
Porównanie Anten pomiarowych Tekbox
| Model | Type | Frequency Range | CISPR band | Antenna Factors | Maximum Input Power |
| TBMA6-P | Loop | 9 kHz – 30 MHz | B | -20dB/Ωm @ 30 MHz | - |
| TBLLA-2M | Triple Loop | 9 kHz – 30 MHz | B | 0 dBΩ | - |
| TBMA5B |
Active Monopole
|
9 kHz – 30 MHz | B | 6 dB/m | - |
| TBMA1 | Biconical | 30 MHz – 1 GHz | C+D | +16…+30dB/m | 2W |
| TBMA1B | Biconical | 30 MHz – 3 GHz | C+D | +17…+51dB/m | 2W |
| TBMA1C | Biconical | 20 MHz – 1 GHz | C+D | +14…+40dB/m | 2W |
| TBMA2 | Biconical | 30 MHz – 300 MHz | C | +11…+26dB/m | 100W |
| TBMA8 | Hybrid | 30 MHz – 3 GHz | C+D+E | +8…+34dB/m | 130W |
| TBMA3 | Logarithmic-periodic | 250 MHz – 1.3 GHz | D | +14…+27dB/m | 100W |
| TBMA7 | Logarithmic-periodic | 150 MHz – 3 GHz | D+E | +10…+34dB/m | 130W |
| TBMA4 | Horn | 1 GHz – 8 GHz | E | +24…+43dB/m | 100W |
