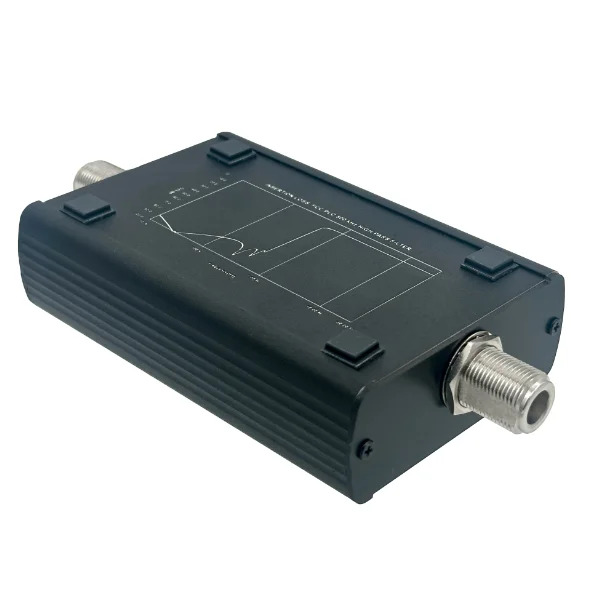

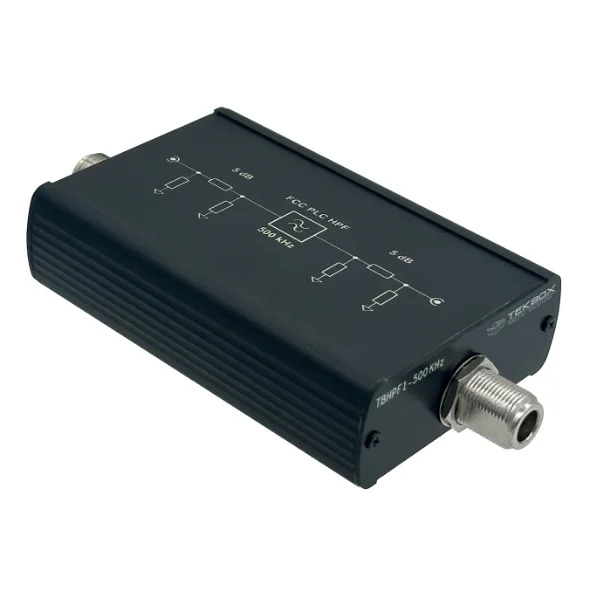

Filtr górnoprzepustowy FCC PLC TBHPF1-500kHz Tekbox
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu
TBHPF1-500kHz to filtr górnoprzepustowy zaprojektowany specjalnie do pomiarów emisji przewodzonych modemów komunikacji przez sieć energetyczną (PLC), działających w paśmie FCC PLC od 10 kHz do 490 kHz. Sygnały PLC mogą powodować nasycenie odbiornika pomiarowego i wymagają tłumienia na wyjściu sieci LISN. Filtr Cauera 13. rzędu zapewnia skuteczne tłumienie w paśmie zatrzymania oraz bardzo strome nachylenie charakterystyki.
Filtr ma pas przepustowy od 500 kHz do 30 MHz. Jest wyposażony w tłumik 5 dB po każdej stronie, aby zapewnić dobre zakończenie LISN o impedancji 50 omów.
Kluczowe cechy
- Filtr górnoprzepustowy: symetryczny, odbiciowy, 50 Ω
- Szerokość pasma 3 dB: 135 kHz - 100 MHz
- S11, 150 kHz - 110 MHz: < -17 dB
- Topologia: Chebyshev 5. rzędu
- Napięcie znamionowe kondensatora filtra: 250 V
- Prąd nasycenia cewki filtra: 5,6 A
- Maksymalna moc wejściowa przy częstotliwościach 300 kHz - 100 MHz: 10 W
- Złącza: N-Męskie / N-żeńskie
- Wymiary: 26 x 26 x 97 mm
- Waga: ok. 110 g
Pliki do pobrania:
