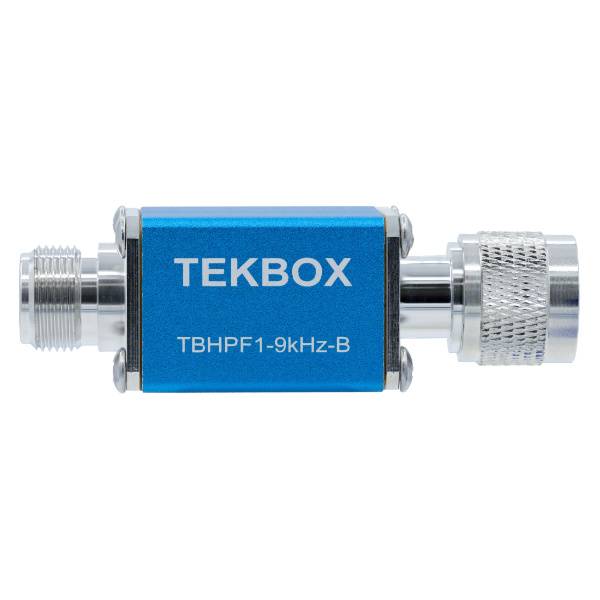

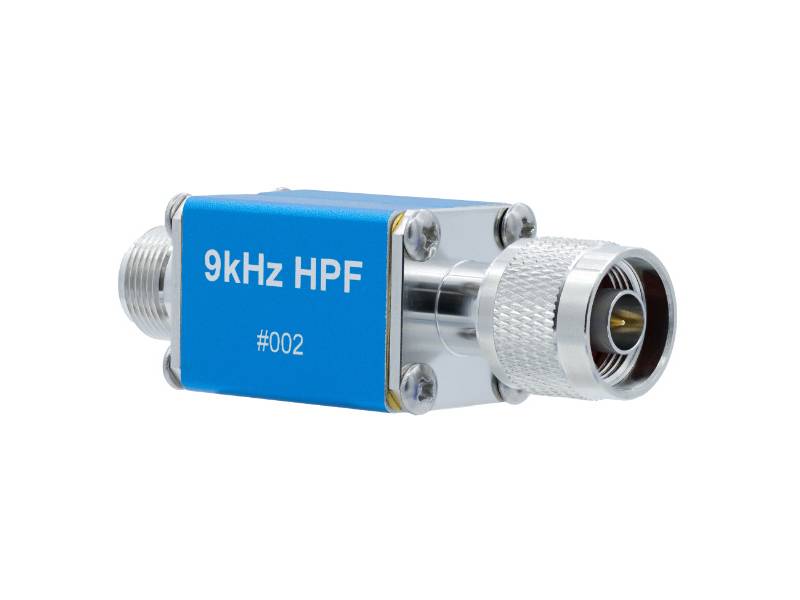

Filtr górnoprzepustowy 9 kHz TBHPF1-9kHz-B Tekbox
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu
Filtr górnoprzepustowy 9 kHz do ochrony wejść RF analizatora widma lub odbiornika EMI przed podharmonicznymi o wysokiej amplitudzie i szczątkowym napięciem 50 Hz w konfiguracjach pomiaru emisji przewodzonej.
Kluczowe cechy
- Filtr górnoprzepustowy, symetryczny, odbiciowy, 50 Ohm
- Szerokość pasma 3 dB: 9 kHz - 1 GHz
- S11, 9 kHz - 110 MHz: < -12 dB
- Topologia: Chebyshev 5. rzędu
- Napięcie znamionowe kondensatora filtra: 100V
- Prąd nasycenia cewki filtra: 0,7 A
- Maksymalna moc wejściowa przy częstotliwościach 9 kHz - 1 GHz: 10W
- Złącza: N-Męskie / N-żeńskie
- Wymiary: 26 x 26 x 82 mm
- Waga: około 100g
Porównanie produktów
| Model | TBHPF1-9kHz-B | TBHPF1-150kHz-B | TBHPF2-150kHz | TBHPF3-150kHz |
| 3 dB bandwith | 9 kHz – 1 GHz | 110 kHz – 3 GHz | 135 kHz – 1 GHz | 135 kHz – 100 MHz |
| Attenuation | >100 dB @ 50 Hz | >100 dB @ 50 Hz | >100 dB @ 50 Hz | >100 dB @ 50 Hz |
| Filter capacitor rating | 100V | 100V | 250V | 250V |
| Filter inductor saturation | 0.7 A | 0.75 A | 1.5 A | 5.6 A |
| Connectors | N-male / N-female | N-male / N-female | N-male / N-female | N-female / N-female |
Odpowiedź częstotliwościowa
Typowe dane, układ 50 Ohm
Zastosowanie:
- Filtr ogólnego przeznaczenia
- Zabezpieczenie wejścia RF analizatora widma / odbiornika pomiarowego
Pliki do pobrania:
