Adaptery OSL do pomiaru impedancji w trybie wspólnym / kalibracji TBCDNE-M3

Przegląd produktu

CDNE to rodzaj sieci sprzęgająco-odsprzęgających wykorzystywanych do alternatywnej techniki pomiaru emisji promieniowanej urządzeń oświetleniowych zgodnie z normą CISPR 15 (EN55015).

Pozwala ona uniknąć konieczności wykonywania pomiarów emisji na otwartych obszarach testowych. Metoda ta została ustanowiona w CISPR 15 wydanie 9 jako akceptowalna alternatywa dla tradycyjnej konfiguracji testowej OATS, która wymaga anten i skalibrowanych miejsc testowych. Jest ona określona dla zakresu częstotliwości od 30 MHz do 300 MHz. Metoda CDNE i związane z nią limity do 300 MHz mogą być stosowane tylko do EUT o częstotliwościach zegara poniżej lub równych do 30 MHz. W takim przypadku uznaje się, że produkt spełnia wymagania w zakresie od 300 MHz do 1000 MHz.

W porównaniu do CDN, CDNE są znacznie bardziej rygorystyczne, ze zmniejszoną tolerancją impedancji trybu wspólnego (CM) i dodatkowymi parametrami dla tolerancji fazy CM i impedancji trybu różnicowego równej 100 Ω.
do 100 Ω. Minimalna wartość 20 dB dla strat konwersji wzdłużnej powinna zapobiegać wpływowi napięcia symetrycznego na wyniki pomiarów. wyniki pomiarów.

CISPR 15 edycja 9 określa również, że kabel zasilający EUT powinien być zakończony CDNE umieszczonym na płaszczyźnie odniesienia-uziemienia dla metody pomiarowej OATS, SAC lub FAR.

W przeciwieństwie do CDN, CDNE nie są odpowiednie do pomiarów odporności.

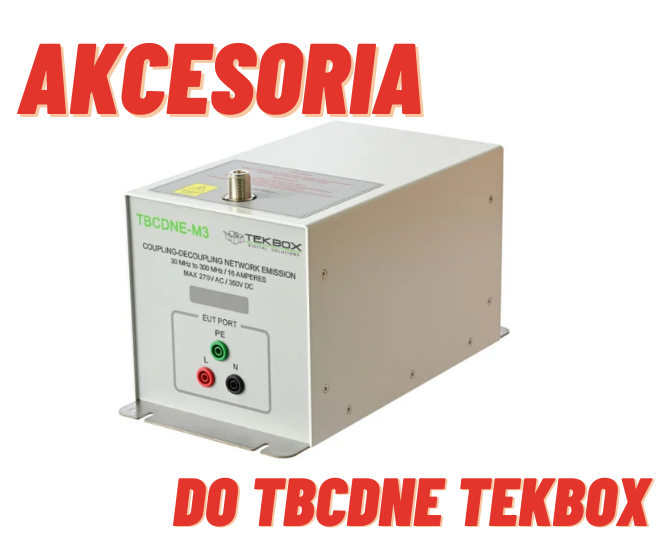

Tekbox oferuje model TBCDNE-M3 do pomiaru EUT z połączeniami PE, neutralnymi i liniowymi.
