Sieć sprzęgająco-odsprzęgająca emisję Tekbox TBCDNE M3

Przegląd produktu

CDNE to rodzaj sieci sprzęgająco-odsprzęgających wykorzystywanych do alternatywnej techniki pomiaru emisji promieniowanej urządzeń oświetleniowych zgodnie z normą CISPR 15 (EN55015).

Pozwala ona uniknąć konieczności wykonywania pomiarów emisji na otwartych obszarach testowych. Metoda ta została ustanowiona w CISPR 15 wydanie 9 jako akceptowalna alternatywa dla tradycyjnej konfiguracji testowej OATS, która wymaga anten i skalibrowanych miejsc testowych. Jest ona określona dla zakresu częstotliwości od 30 MHz do 300 MHz. Metoda CDNE i związane z nią limity do 300 MHz mogą być stosowane tylko do EUT o częstotliwościach zegara poniżej lub równych do 30 MHz. W takim przypadku uznaje się, że produkt spełnia wymagania w zakresie od 300 MHz do 1000 MHz.

W porównaniu do CDN, CDNE są znacznie bardziej rygorystyczne, ze zmniejszoną tolerancją impedancji trybu wspólnego (CM) i dodatkowymi parametrami dla tolerancji fazy CM i impedancji trybu różnicowego równej 100 Ω.
do 100 Ω. Minimalna wartość 20 dB dla strat konwersji wzdłużnej powinna zapobiegać wpływowi napięcia symetrycznego na wyniki pomiarów. wyniki pomiarów.

CISPR 15 edycja 9 określa również, że kabel zasilający EUT powinien być zakończony CDNE umieszczonym na płaszczyźnie odniesienia-uziemienia dla metody pomiarowej OATS, SAC lub FAR.

W przeciwieństwie do CDN, CDNE nie są odpowiednie do pomiarów odporności.

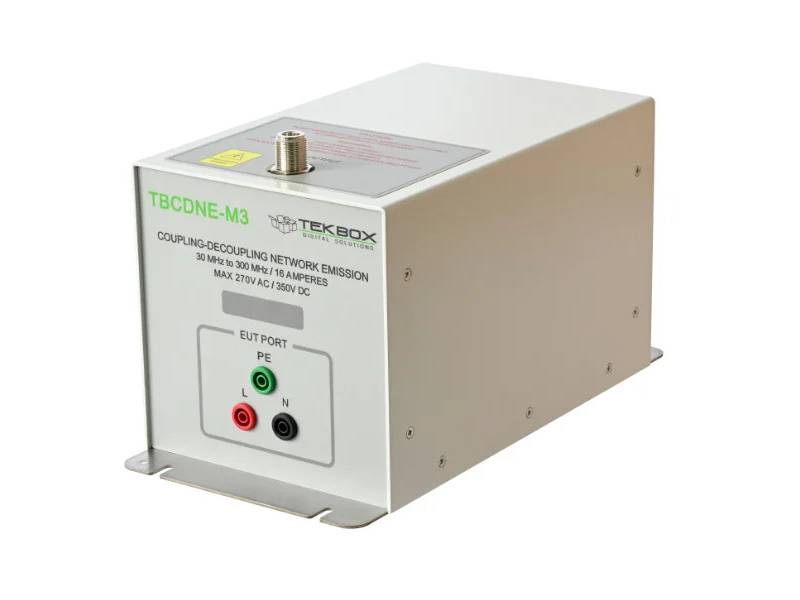

Tekbox oferuje model TBCDNE-M3 do pomiaru EUT z połączeniami PE, neutralnymi i liniowymi.

Kluczowe cechy

• Zgodność: CISPR 15 (IEC / EN 55015) Wydanie 9, CISPR 16-1-2, CISPR 16-2-1
• Maksymalne napięcie zasilania: 300 V AC, 600 V DC
• Maksymalny prąd: 16A
• Zakres częstotliwości: 30 MHz - 300 MHz
• Impedancja w trybie wspólnym: 150 Ω +10 / - 20 Ω (port EUT)
• Odpowiedź fazowa: 0° ± 25° (port EUT)
• Impedancja w trybie różnicowym: 100 Ω ± 20 Ω (port EUT)
• Współczynnik podziału napięcia: 20 dB ± 1,5 dB (EUT do wyjścia RF)
• Odsprzęganie AE do EUT: > 30 dB
• Odsprzęganie AE do wyjścia RF: > 30 dB
• Złącze wyjściowe RF: N - żeńskie
• Złącza EUT / AE: 4 mm bananowe gniazda bezpieczeństwa, 4 mm szczeliny w płycie podstawy do podłączenia GND
• Materiał obudowy: aluminium malowane proszkowo, płyta podstawy ze stali nierdzewnej
• Wymiary: 300 x 150 x 150 mm
• Waga: około 2,5 kg
• W zestawie: Dane kalibracyjne identyfikowalne przez NIST
• Akcesoria opcjonalne:
  • Panel adaptera z listwą zwarciową i złączem N
  • Panel adaptera od 50 Ω do 150 Ω do pomiaru / kalibracji VDF
  • Adaptery OSL do pomiaru / kalibracji impedancji w trybie wspólnym
  • Adaptery Balun i OSL do pomiaru / kalibracji impedancji w trybie różnicowym
