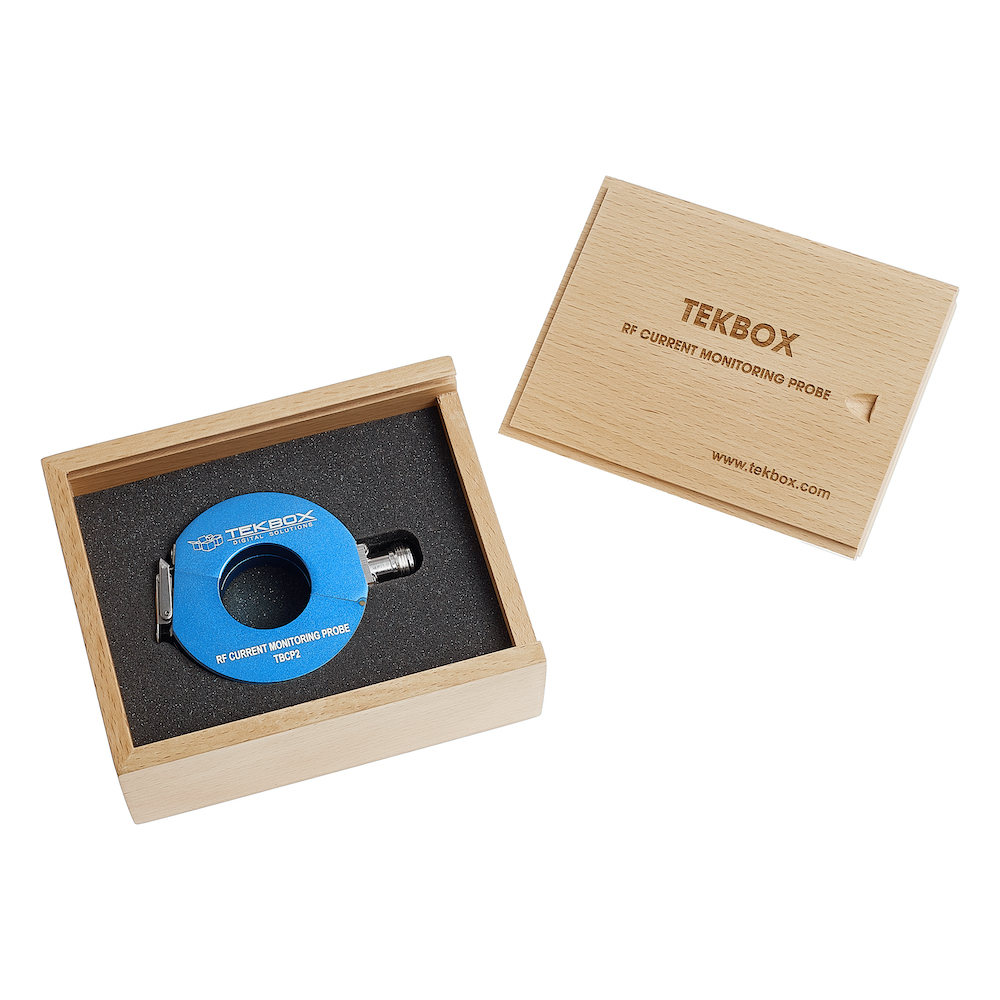

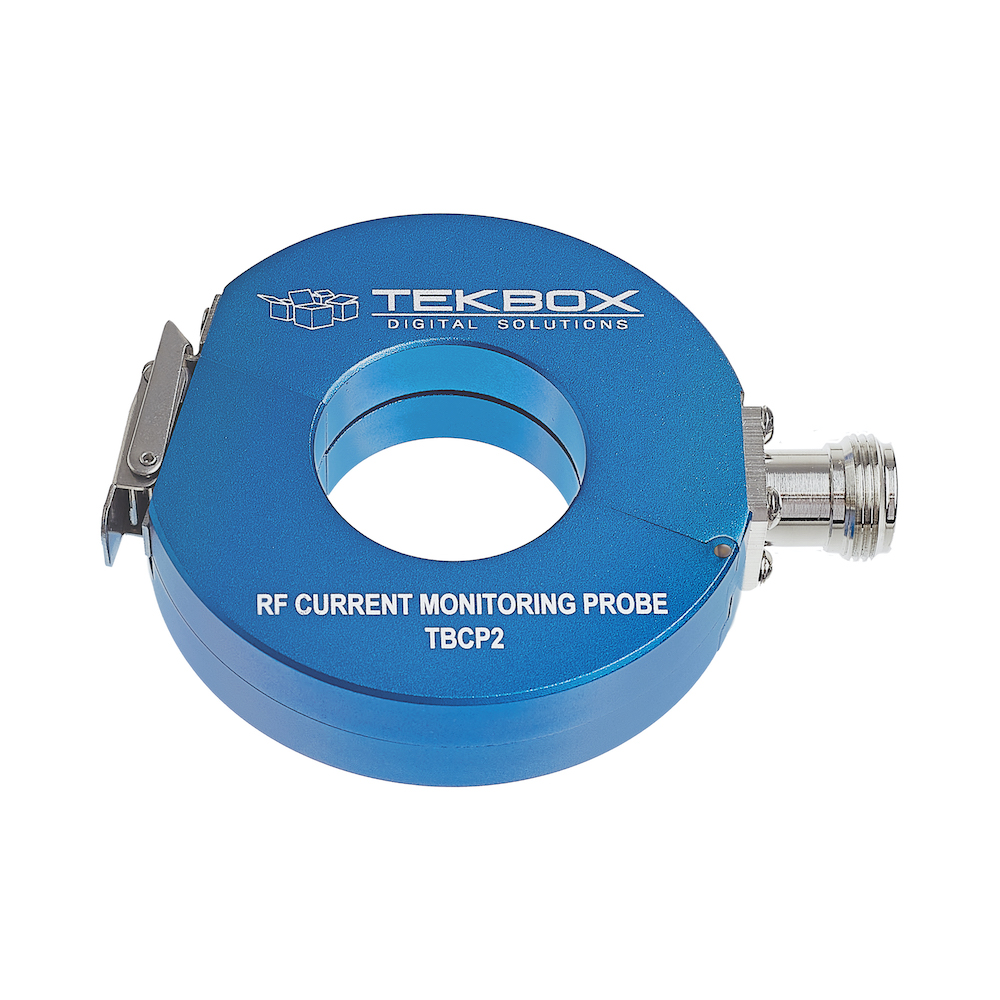

Wysokosaturacyjna sonda prądowa RF Tekbox TBCP2-6M300 32 mm (6 MHz - 300 MHz)

Przegląd produktu

TBCP2-6M300 to zatrzaskowa sonda do pomiaru prądu RF, poszerzająca ofertę niedrogiego sprzętu testowego marki Tekbox. Sonda została skalibrowana w zakresie częstotliwości od 10 kHz do 500 MHz. Charakteryzuje się typową impedancją przenoszenia wynoszącą 10 dBΩ oraz szerokością pasma 3 dB w zakresie od 6 MHz do 300 MHz. TBCP2-6M300 może obsługiwać prądy do 400 A od DC do 400 Hz bez wpływu na impedancję przenoszenia.

Kluczowe cechy

TBCP2-6M300

• Zakres częstotliwości charakterystyczny: 10 kHz do 500 MHz
• Szerokość pasma 3 dB: 6 MHz – 300 MHz, typ.
• Impedancja przenoszenia: 10 dBΩ, 3,16 V/A, typ.
• Maks. prąd pierwotny (DC – 400 Hz): 400 A, patrz wykres w rozdziale 5
• Maks. prąd pierwotny (RF): 20 A
• Maks. prąd impulsowy: 500 A
• Iloczyn prądu i czasu: 0,0025 A·s
• Maks. temperatura rdzenia: 125 °C
• Typ złącza: N żeńskie
• Średnica otworu: 32 mm
• Średnica zewnętrzna: 73 mm
• Wysokość: 20 mm
• Waga: 320 g

Uchwyty do kalibracji

TBCP1_CAL, TBCP2_CAL, TBCP3_CAL,TBCP4_CAL i TBCP5_CAL  to uchwyty do kalibracji odpowiadające seriom TBCP1, TBCP2, TBCP3, TBCP4 i TBCP5 sond prądowych RF. - zobacz listę "Modele do wyboru".

Oprzyrządowanie do kalibracji sond prądowych RF jest używane w połączeniu z analizatorem sieci wektorowych
lub analizatorem widma wyposażonym w generator śledzący w celu zmierzenia impedancji transferowej sond prądowych RF.
Każda sonda Tekbox RF jest dostarczana wraz z odpowiednim arkuszem kalibracyjnym zawierającym wartości impedancji transferowej w zależności od częstotliwości. W związku z tym nie ma potrzeby zakupu oprzyrządowania do kalibracji razem z sondą. Oprzyrządowanie do kalibracji może być używane do okresowej kontroli sond lub do sprawdzania stanu technicznego, w przypadku gdy sonda upadła i istnieje podejrzenie, że jej rdzeń ferrytowy mógł ulec uszkodzeniu.
