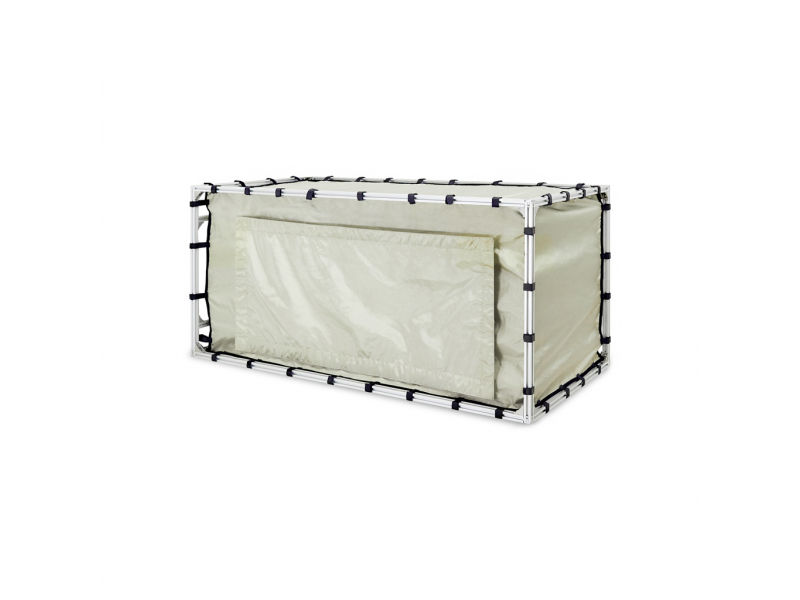

Tekbox TBST- namiot ekranujący 120 / 60 / 60 cm

Oferowany model to TBST 120 / 60 / 60 cm

Porównanie produktów

Namioty są dostępne w trzech rozmiarach: 200 cm, 124 cm i 86 cm, przy czym wariant 86 cm zapewnia miejsce dla większości komór Tekbox TEM, takich jak TBCT0/1/2 TEM i wszystkich Tekbox LISN. Warianty 200 cm i 124 cm są odpowiednie dla wszystkich urządzeń Tekbox EMC dzięki ich większym rozmiarom.

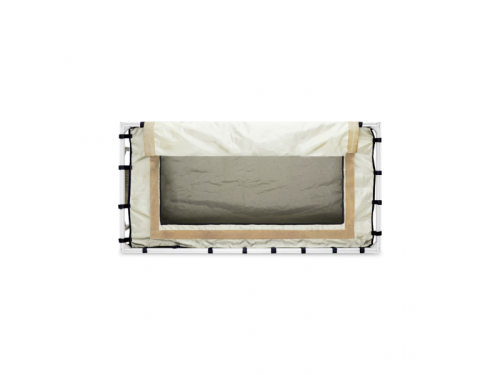

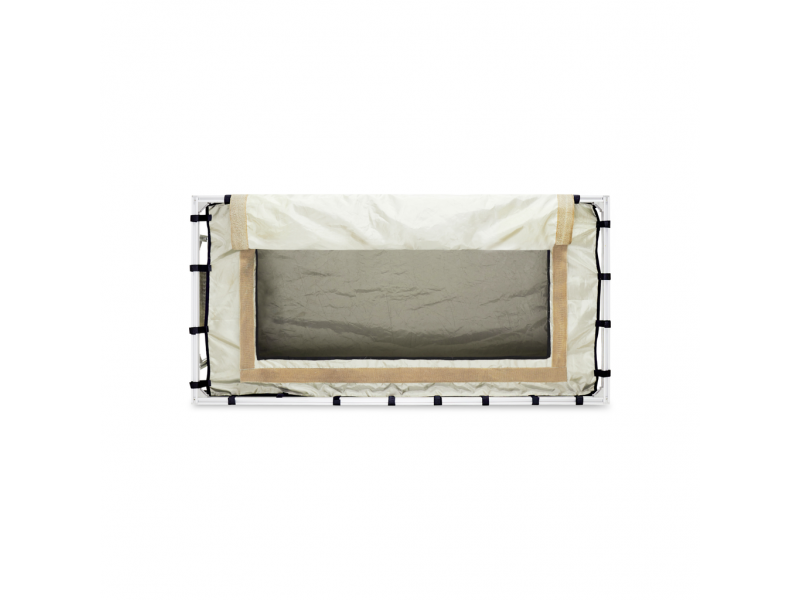

Z boku namiotu znajduje się filtr sieciowy (opcjonalny dla wariantu 86 cm), dwa filtry AC/DC i cztery połączenia koncentryczne. Otwór namiotu jest uszczelniony przewodzącym rzepem.

Kluczowe cechy

TBST-120/60/60/2-B; -86/49/45/1-B; -86/49/45/2-B

• Wymiary zewnętrzne: 124 cm x 64 cm x 60 cm (86 cm x 48 cm x 48 cm)
• Wymiary otworu: 85 cm x 35 cm (40 cm x 22 cm)
• Rama: wytłaczane profile aluminiowe 20 mm x 20 mm
• Ekranowanie: 2 warstwy tkanin przewodzących
• Uszczelnienie: przewodząca taśma rzepowa
• Zawieszenie: Paski na rzepy
• Panel filtrów:
  • 1 x filtr 240V/10A AC; gniazdo IEC (opcjonalnie dla mniejszego namiotu)
  • 2 x filtr 240V/10A DC; kable z żeńskimi złączami bananowymi
  • 3 x żeńskie złącze przelotowe N z zakrętkami
  • 1 x żeńskie złącze przelotowe BNC
• Wewnętrzne gniazdo AC: kabel typu pigtail z odłączanym żeńskim złączem Schuko
• Tłumienie: do 50 dB w zakresie od 10 MHz do 6 GHz
• Waga: 10,8 kg

TBST-200/100/100

• Wymiary zewnętrzne: 204 cm x 104 cm x 100 cm
• Wymiary otworu: 130 cm x 46 cm
• Rama: wytłaczane profile aluminiowe 20 mm x 20 mm
• Ekranowanie: 2 warstwy tkanin przewodzących
• Zawieszenie: Paski na rzepy
• Panel filtrów:
  • 1 x filtr 240V/10A AC; gniazdo C19
  • 2 x filtry 240 V /10 A AC/DC, dołączone kable ze złączami bananowymi
  • 3 x koncentryczne złącza przelotowe N-żeńskie z zakrętkami
  • 1 x BNC - żeńskie koncentryczne złącze przelotowe z zakrętkami
• Wewnętrzne gniazdo AC: kabel typu pigtail z odłączanym żeńskim złączem Schuko + specyficzne dla danego kraju kable AC ze złączem C13
• Tłumienie: ~50 dB w zakresie od 10 MHz do 6 GHz, patrz rozdział 3
• Waga: 17 kg + 3 kg (opakowanie)

Zastosowanie

• TBST-86/49/45/1-B i TBST-86/49/45/2-B pasują do komór TEM: TBCT0/TBCT1/TBCT2 i wszystkich Tekbox LISN.
• TBST-200/100/100 i TBST-120/60/60/2-B pasują do wszystkich  do komór TEM.
