TEKBOX TBL5032-3 50uH 32A Stabilizator impedancji sieci LISN
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu

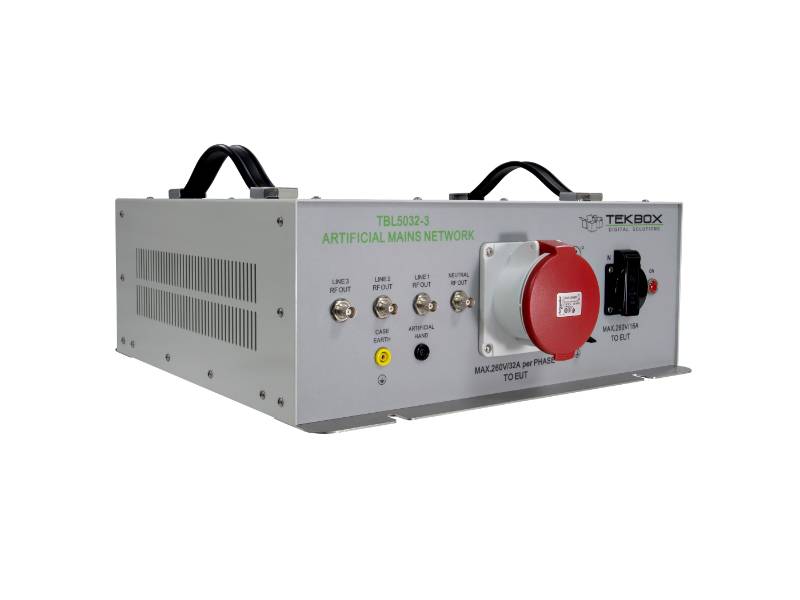

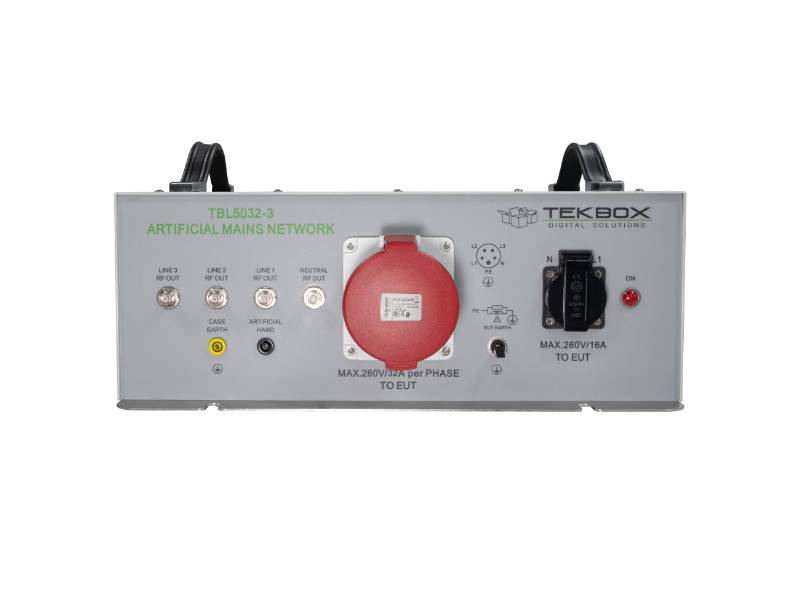

TBL5032-3 to sieć stabilizacji impedancji liniowej do pomiaru zakłóceń przewodzonych przez linię w zakresie od 9 kHz do 30MHz, zgodnie z normą CISPR 16-1-2. Urządzenie przeznaczone jest do badania urządzeń 3-fazowych i jednofazowych, zasilanych prądem przemiennym o napięciach zasilania do maksymalnie 450V/260V i 32A. Szum przewodzony może być mierzony na każdej fazie oraz na przewodzie neutralnym. TBL5032-3 posiada oddzielne wyjścia RF dla każdej fazy i przewodu neutralnego i w konsekwencji może być sprzężony z TBLM1 w celu rozdzielenia emisji na składowe trybu wspólnego i różnicowego. TBL5032-3 nie posiada zintegrowanego filtra górnoprzepustowego na wyjściach RF, ale zamiast niego dostarczany jest zewnętrzny koncentryczny filtr górnoprzepustowy 9 kHz.
Jednofazowe gniazdo DUT jest dostępne w wersjach dla poszczególnych krajów.
Kluczowe cechy
- Zakres częstotliwości: od 9 kHz do 30 MHz
- Impedancja: 50 Ω ║ (50 µH + 5 Ω)
- Sztuczna ręka: 220 pF + 511 Ω
- PE przełączalny: 50 Ω ║ 50 µH
- 250µH filtr wstępny
- Oddzielne wyjścia RF dla każdej linii i neutralnej
- Induktory z rdzeniem powietrznym
- Napięcie linii: max. 540V/260V / 50-60 Hz, CAT ‖.
- Maks. prąd na linię i neutralny: 32A @ 23°C każdy

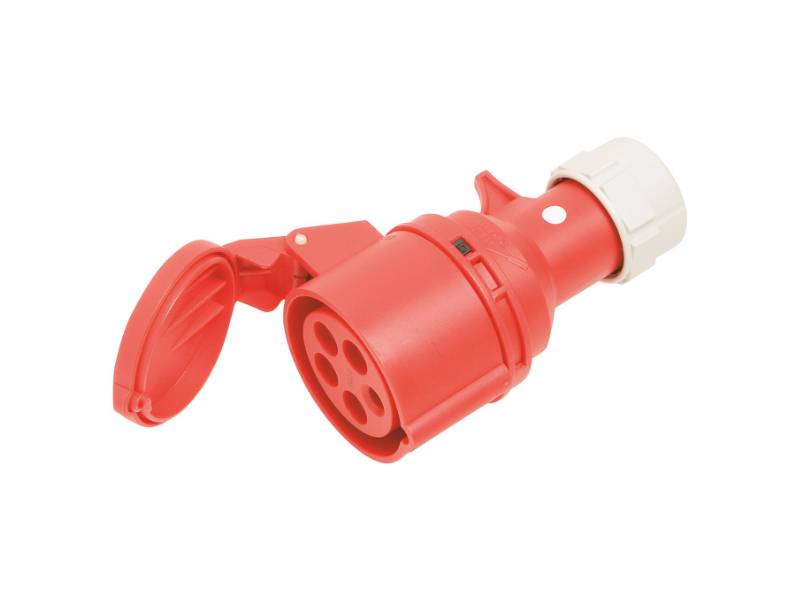

- 3-fazowe gniazdo DUT: CEE/IEC60309, 3L+N+PE, 32A, żeńskie
- Gniazdo DUT jednofazowe: specyficzne dla danego kraju

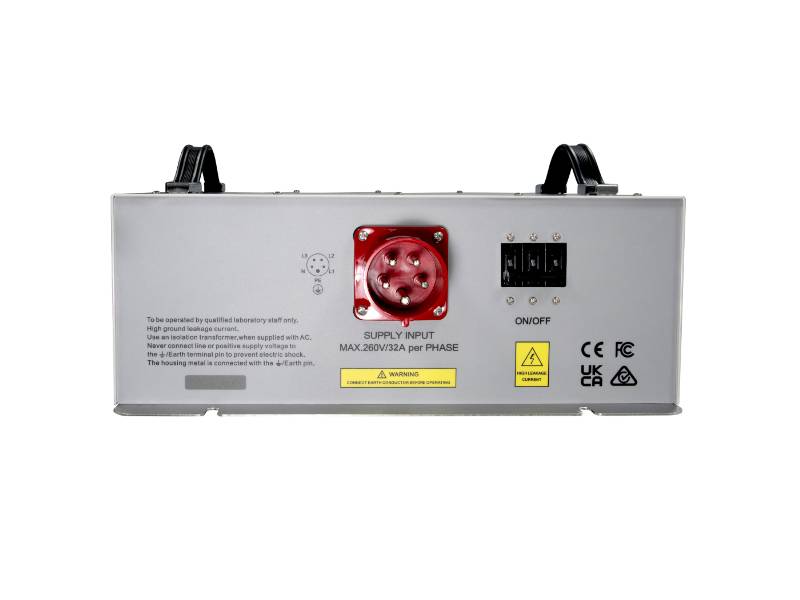

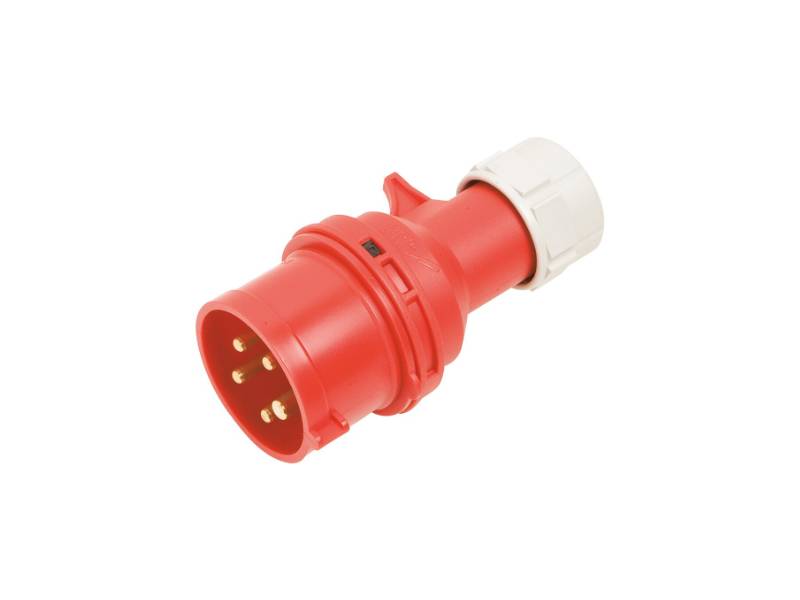

- Złącze zasilania: CEE/IEC60309, 3L+N+PE, 32A, męskie
- Złącza pomiarowe: 50 Ω BNC
- Zewnętrzny filtr górnoprzepustowy 9 kHz, N-męski / N-męski
- Zakres temperatur pracy: +5°C ... + 40°C; 5% do 80% RH
Akcesoria

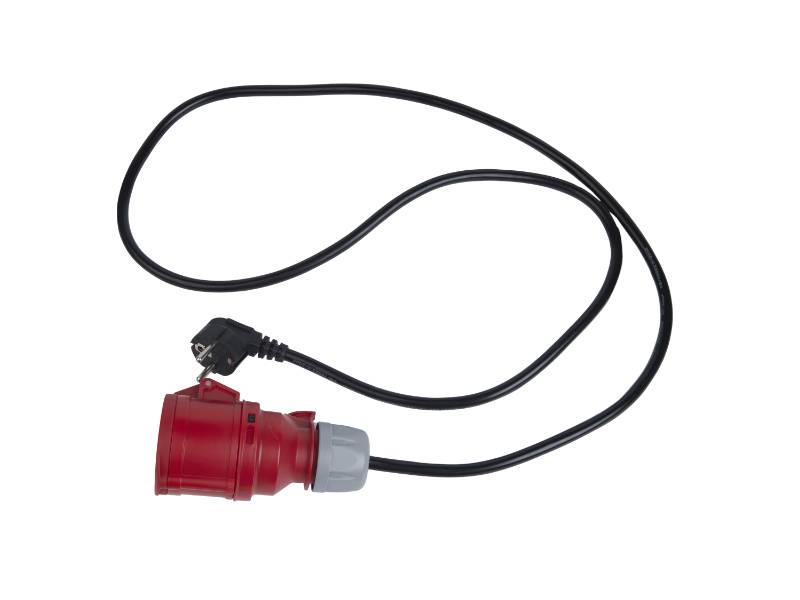

Tekbox TBL5032-3 jest dostarczany z:

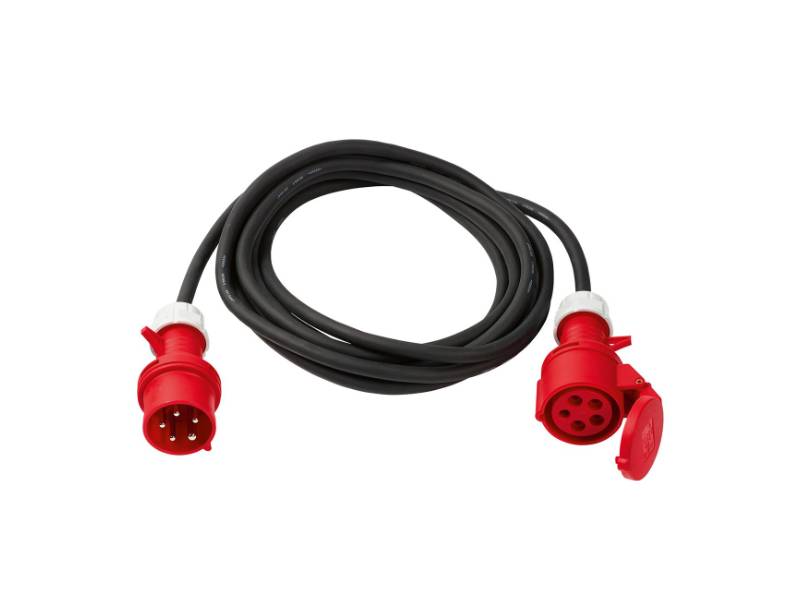

- Kabel zasilający
- Kabel koncentryczny RG223 BNC-męski do N-męski (100 cm)
- Zakończenie 3x 50 Ω
- Filtr górnoprzepustowy TBHPF1-9 kHz
Zastosowanie
- Badania wstępnej zgodności EMC w zakresie szumów przewodzonych
Porównanie modeli LISN Tekbox:
| Model | Impedancja | Zakres częstotliwości | Path | Maks. Prąd | Maks. Napięcie | EUT Socket | Dodatkowe cechy |
| TBLDC32-2 | 150 Ohm | 9kHz – 30 MHz | 2 | 32A | 1000V DC | 4mm, safety | 150 Ohm DC LISN A, B, Common Mode Differential Mode operation |
| TBL00705-2 | 0.7µH//50Ω | 30 Hz – 500 MHz |
2 | 5A | 60V nominal, Component rating: 100V |
4mm (banana) | 400mΩ serial resistor |
| ТВL0110-2 | 1µH//50Ω | 30 Hz – 500 MHz |
2 | 10A | 60V nominal, Component rating: 100V |
4mm (banana) | 100mΩ serial resistor |
| ТВL0225-2 | 2µH//50Ω | 10 Hz – 200 MHz |
2 | 25A | 60V nominal, Component rating: 100V |
4mm (banana) | 100mΩ serial resistor |
| ТВОН01 | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 10A | 60V nominal, Component rating: 250V |
4mm (banana) | - |
| TBL0550-1 | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 50A | 60V nominal, Component rating: 250V |
Phoenix High Current |
- |
| TBL05100-1 | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 100A | 60V nominal, Component rating: 350V AV@ 50/60 Hz; 600V DC |
Phoenix High Current |
Can be jumpered to various standards |
| TBL05100-1-B | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 100A | Component rating: 0-500V @ 50/60 Hz 250V AC @ 400Hz 1000V DC |
Phoenix High Current |
Can be jumpered to various standards |
| TBLM2 | - | 150 kHz – 110 MHz |
- | - | - | - | LISN Mate |
| TBL5016-1 | 50µH//50Ω (50µH+5Ω)//50Ω |
150 kHz – 30 MHz |
1 | 16A | 250V | Phoenix High Current |
can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter |
| TBL50100-1 | 50µH//50Ω (50µH+5Ω)//50Ω |
150 kHz – 30 MHz |
1 | 100A | 250V | Phoenix High Current |
can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter |
| TBLC08 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 8A | 240V | Country specific mains socket |
Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH |
|
TBL5008-2B
|
(50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 8A | 250V AC 50/60 Hz or DC | Country specific mains socket |
separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5008-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 8A | 250V AC 50/60 Hz or DC | Country specific mains socket |
Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5016-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 16A | 250V AC 50/60 Hz or DC | Country specific mains socket |
separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5016-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 16A | 250V AC 50/60 Hz or DC | Country specific mains socket |
Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5016-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
3 | 16A | 450V/240V | СЕЕ/ЕС60309 | Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5032-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
3 | 32A | 450V/240V | СЕЕ/ЕС60309 | Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5063-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
3 | 63A | 690V/400V 50Hz/60Hz |
СЕЕ/ЕС60309 | Artificial hand connection PE switchable: 50Ω//50µH |
| TBLVHF-B | 50 Ohm +-10% | 30 MHz – 300 MHz | 2 | 16A | 250V DC – 400 Hz | Country specific | balanced VHF LISN |
| TBISN-T4 | 150 Ohm | 150 kHz – 30 MHz |
2 balanced pairs | 250mA | 60V AC, 100V DC | D-Sub 25 | 2 pcs D-Sub 25 to RJ45 adapter |
