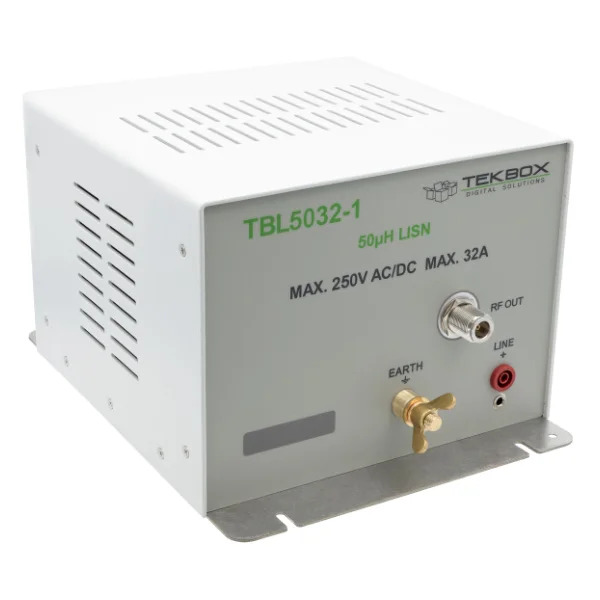

TEKBOX TBL5032-1 – sieć stabilizacji impedancji linii (LISN) 50 µH – CISPR 16

Przegląd produktu

TBL5032-1 to jednokanałowa sieć LISN o impedancji 50 µH (+5 Ω) // 50 Ω, przeznaczona do pomiarów emisji przewodzonej sprzętu elektronicznego zasilanego prądem stałym lub przemiennym. Została zaprojektowana zgodnie z normami CISPR 16-1-2 i MIL-STD-461G i scharakteryzowana w zakresie częstotliwości od 10 kHz do 100 MHz.

Zastosowanie zworki wysokoprądowej powoduje zwarcie rezystora 5 Ω i konfiguruje LISN jako 50 Ω // 50 µH zgodnie z CISPR 16-1-2. Usunięcie zworki konfiguruje LISN jako (50 µH + 5 Ω) // 50 Ω do zastosowań zgodnych z MIL-STD.

LISN jest scharakteryzowany w zakresie od 10 kHz do 100 MHz.

Połączenie dwóch LISN za pomocą Tekbox LISN Mate umożliwia oddzielny pomiar szumów w trybie wspólnym i różnicowym. Urządzenia badane (EUT) z zasilaniem trójfazowym wymagają trzech lub czterech sztuk TBL5032-1, w zależności od tego, czy produkt jest zasilany w konfiguracji trójkątnej czy gwiazdowej.

Odsłonięty panel dolny umożliwia wygodne podłączenie płaszczyzny uziemienia. Urządzenie jest wyposażone w kabel RG223 z wtykami N-męskie do N-męskich.
Jednofazowe gniazdo DUT jest dostępne w wersjach dla poszczególnych krajów.

Kluczowe cechy

• Typ ISN: V-AMN z pojedynczą ścieżką, konfigurowalny (za pomocą zworki) jako 50 Ω/50 µH + 5 Ω lub 50 Ω/50 µH; bez filtra wstępnego 250 µH
• Charakterystyczny zakres częstotliwości: 10 kHz – 100 MHz
• Rezystancja DC: 25 mΩ
• Maksymalny prąd: 32 A ciągły
• Zakres napięcia roboczego: 0 – 500 V DC; 0 – 270 V AC (50/60 Hz), 0 – 120 V AC (400 Hz)
• Złącze EUT: gniazdo bananowe 4 mm

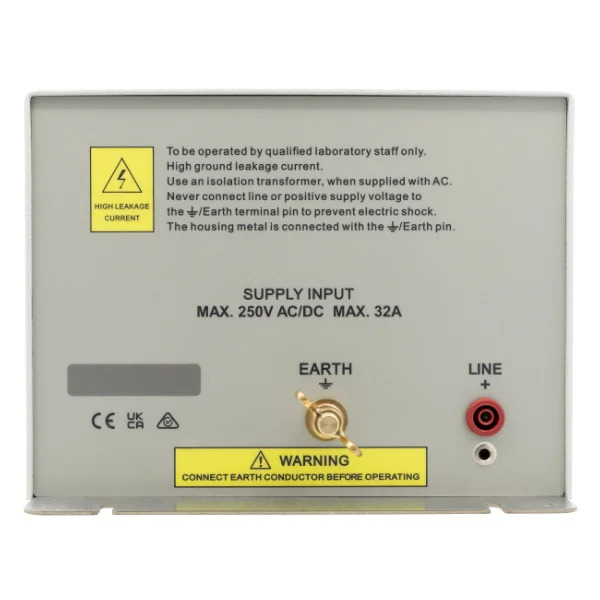

• Złącze źródła: gniazdo bananowe 4 mm
• Uziemienie: odsłonięty panel dolny ze stali nierdzewnej z otworami montażowymi i otworem z łbem stożkowym na śrubę 4 mm

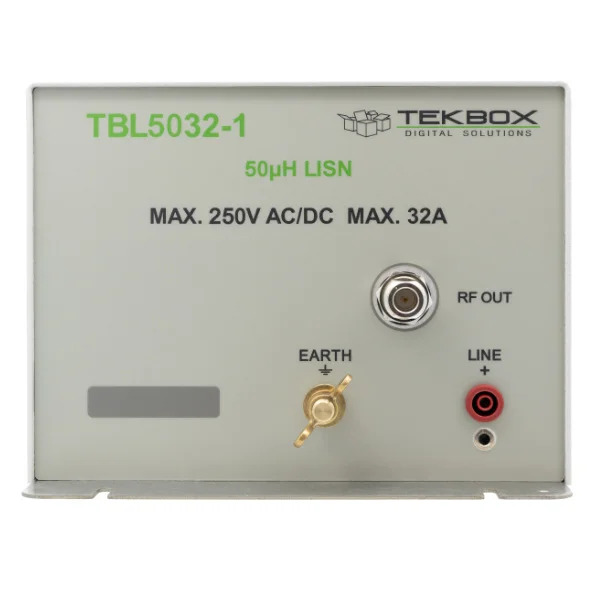

• Złącze RF: N-żeńskie
• Wymiary: szer. x wys. x dł.; 205 mm x 155 mm x 360 mm;
• Waga: 3 kg

Akcesoria

Tekbox TBL5032-1 jest dostarczany z:

• Kabel zasilający
• LISN 50 µH, 1 szt.
• Kabel RG223 o długości 75 cm z wtykami N-męskie na obu końcach;
• dane kalibracyjne i certyfikat zgodne z normami NIST

Zastosowanie

• Badania wstępnej zgodności EMC w zakresie szumów przewodzonych
