TEKBOX TBL501000-1 Sieć stabilizacji impedancji linii (LISN) 50 µH – CISPR 16

Przegląd produktu

Model TBL501000-1 to jednoscieżkowa sieć LISN o impedancji 50 µH // 50 Ω, przeznaczona do pomiarów emisji przewodzonej w urządzeniach elektronicznych zasilanych prądem stałym lub przemiennym. Została zaprojektowana zgodnie z normą CISPR 16-1-2 i scharakteryzowana w zakresie częstotliwości od 150 kHz do 30 MHz.

Połączenie dwóch sieci LISN z urządzeniem Tekbox LISN Mate umożliwia oddzielny pomiar zakłóceń w trybie wspólnym i różnicowym. Urządzenia badane (EUT) zasilane trójfazowo wymagają trzech lub czterech sztuk TBL501000-1, w zależności od tego, czy produkt jest zasilany w konfiguracji trójkątnej czy gwiazdowej.

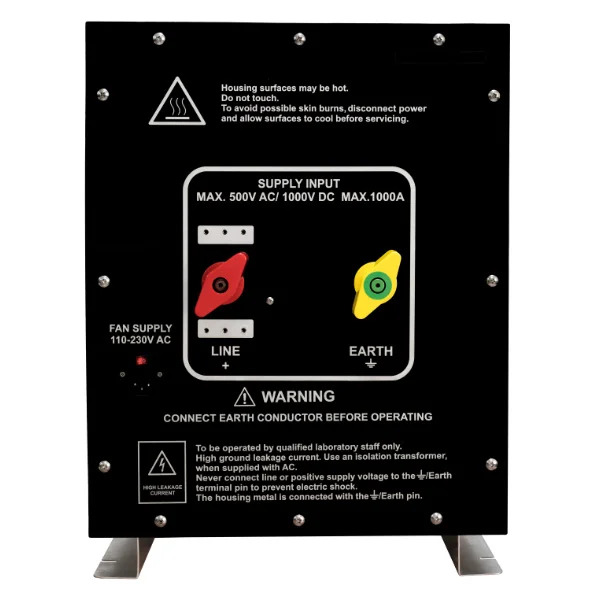

LISN jest wyposażony w wentylatory, które umożliwiają ciągłą pracę przy natężeniu prądu do 1000 A. Wentylatory są dostępne z napięciem zasilania 100 V – 120 V lub 200 V – 240 V. Na tylnym panelu znajduje się złącze C14 ze zintegrowanym przełącznikiem. LISN może pracować w trybie ciągłym przy natężeniu prądu do 500 A bez wentylatora.

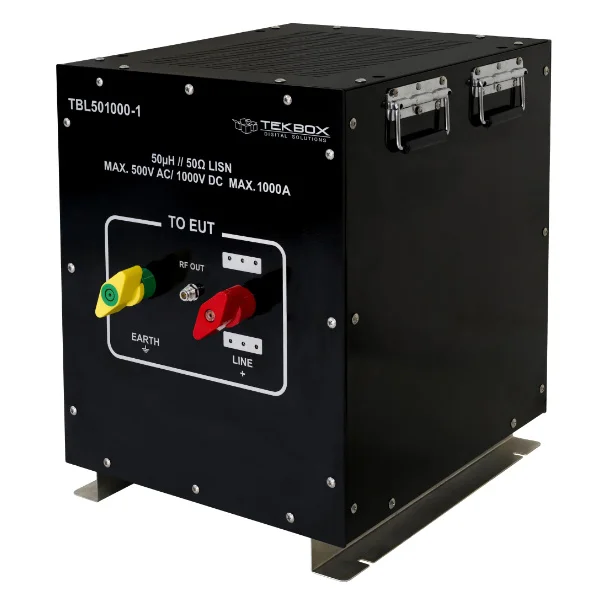

Odsłonięty dolny profil ze stali nierdzewnej umożliwia wygodne podłączenie do płaszczyzny uziemienia.

Kluczowe cechy

• Typ LISN: jednokanałowy V-AMN, 50 Ω // 50 µH; bez filtra wstępnego 250 µH
• Zakres częstotliwości znamionowej: 100 kHz – 30 MHz
• Rezystancja DC: < 3 mΩ Maksymalny prąd: 1000 A ciągły przy włączonym wentylatorze; 500 A ciągły bez wentylatora Zakres napięcia roboczego: 0 – 1000 V DC; 0 – 500 V AC (50/60 Hz) Filtr górnoprzepustowy do tłumienia resztkowego prądu przemiennego: domyślnie włączony; tłumienie resztkowego prądu przemiennego > 66 dB; wyjście RF nie jest zakończone

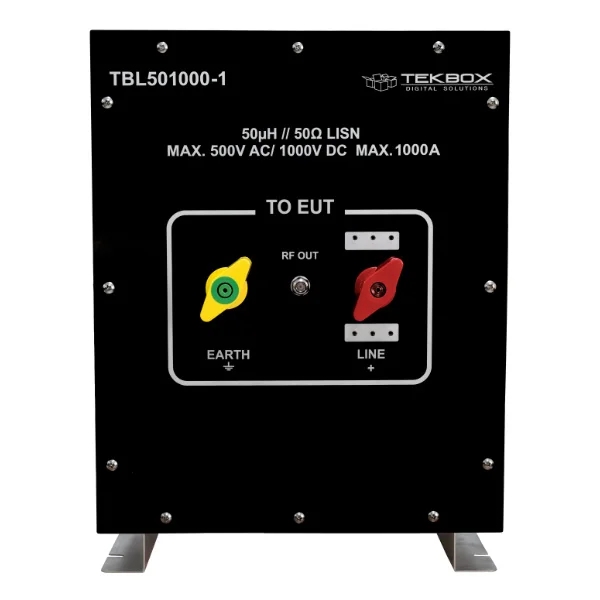

• Złącze EUT: zacisk skrzydełkowy do prądów wysokich, M16 x 1,5
• Złącze źródła: zacisk skrzydełkowy do prądów wysokich, M16 x 1,5
• Uziemienie: odsłonięty profil ze stali nierdzewnej z otworami montażowymi
• Złącze RF: N-żeńskie
• Wentylator: Dostępny z napięciem zasilania 100 V–120 V lub 220 V–240 V; złącze C14 ze zintegrowanym przełącznikiem na tylnym panelu
• Wymiary: szer. x wys. x dł.; 480 mm x 600 mm x 660 mm;
• Waga: 70 kg

Zastosowanie

• Badania wstępnej zgodności EMC w zakresie szumów przewodzonych
