TEKBOX TBL50100-1B 50uH 100A Stabilizator impedancji sieci LISN

Przegląd produktu

LISN - Line Impedance Stabilization Network: to zespoły filtrów mających za zadanie odfiltrowanie zakłóceń przychodzących z sieci zasilania, oraz przekierowanie zakłóceń wytwarzanych przez EUT (badane urządzenie) do wyjścia przeznaczonego do podłączania odbiornika EMC (lub analizatora).

TBL50100-1B to jednokanałowy LISN o parametrach 50 µH (+5 Ω) // 50 Ω, przeznaczony do pomiarów emisji przewodzonej urządzeń elektronicznych zasilanych prądem stałym lub przemiennym. Został zaprojektowany zgodnie z normami CISPR 16-1-2 i MIL-STD-461G, a jego charakterystyka została określona w zakresie częstotliwości od 10 kHz do 100 MHz.

Założenie zworki wysokoprądowej powoduje zwarcie rezystora 5 Ohm i konfigurację urządzenia jako LISN o parametrach 50Ω // 50 µH zgodnie z normą CISPR 16-1-2. Usunięcie zworki powoduje konfigurację LISN do parametrów (50 µH + 5 Ω) // 50 Ω dla zastosowań zgodnych z normą MIL-STD. LISN jest scharakteryzowany w zakresie częstotliwości od 10 kHz do 100 MHz.

Połączenie dwóch LISN za pomocą urządzenia Tekbox LISN Mate umożliwia oddzielny pomiar szumów w trybie wspólnym i różnicowym. Urządzenia poddawane badaniom (EUT) z zasilaniem trójfazowym wymagają trzech lub czterech sztuk TBL50100-1B, w zależności od tego, czy produkt jest zasilany w konfiguracji trójkątnej czy gwiaździstej.

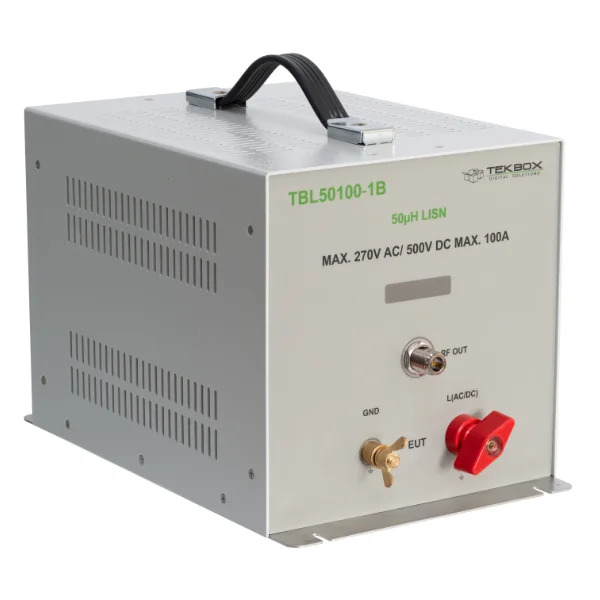

Odsłonięty panel dolny umożliwia wygodne podłączenie do płaszczyzny uziemienia. Urządzenie jest wyposażone w kabel RG223 z wtykami N-męskie na N-męskie.

Kluczowe cechy

• Typ LISN: V-AMN z pojedynczą ścieżką, konfigurowalny (za pomocą zworki) jako 50 Ω/50 µH + 5 Ω lub 50 Ω/50 µH; bez filtra wstępnego 250 µH
• Charakteryzowany zakres częstotliwości: 10 kHz – 100 MHz
• Rezystancja prądu stałego: < 20 mΩ
• Maksymalny prąd: 82 A w trybie ciągłym, 100 A przez 15 minut; patrz wykres charakterystyki nagrzewania
• Maksymalny zakres napięcia roboczego: 0 – 500 V DC; 0 – 270 V AC (50/60 Hz), 0 – 120 V AC (400 Hz)

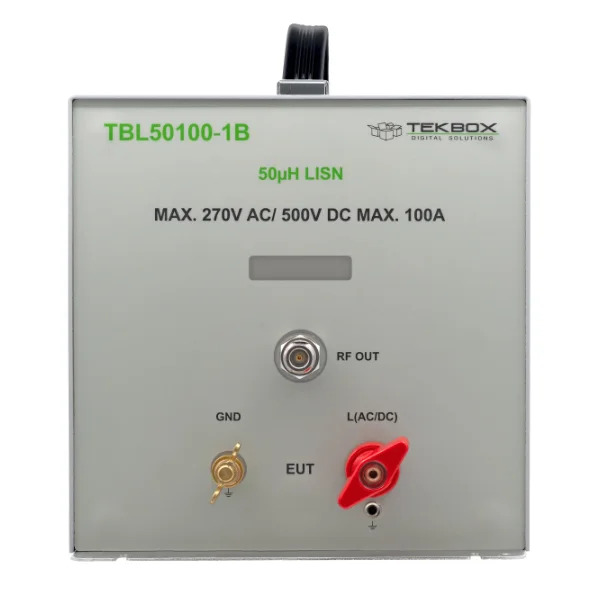

• Złącze EUT: zacisk śrubowy M8, otwór centralny 4 mm, 100 A, 1 kV, Schützinger POL 102 L / RT

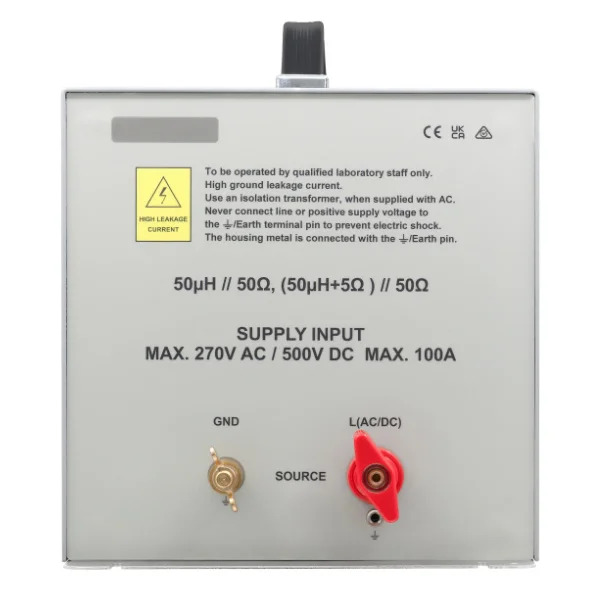

• Złącze ŹRÓDŁA: zacisk śrubowy M8, otwór centralny 4 mm, 100 A, 1 kV, Schützinger POL 102 L / RT
• Uziemienie: śruba uziemiająca 8 mm z nakrętką motylkową, odsłonięty panel dolny ze stali nierdzewnej z otworami montażowymi i otworem z łbem stożkowym na śrubę 4 mm
• Złącze RF: N-żeńskie
• Zworki: Harwin D3087-98
• Wymiary: szer. x wys. x dł.; 230 mm x 230 mm x 350 mm;
• Waga: 5,3 kg
