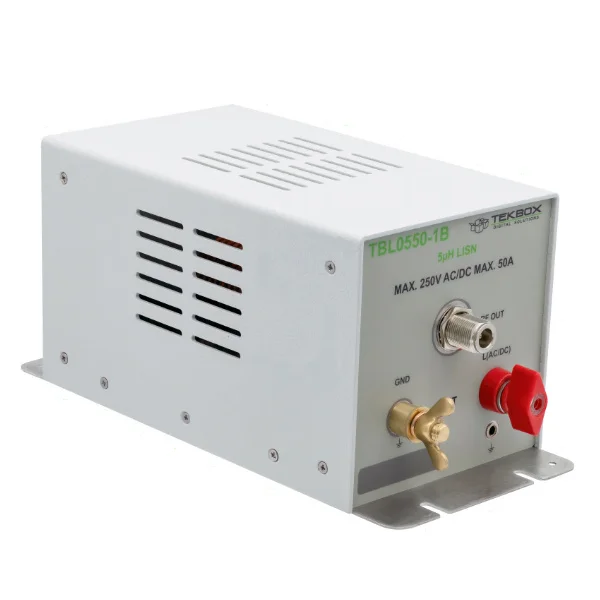

TEKBOX TBL0550-1B 5 µH 50 A – sieć stabilizacji impedancji linii (LISN)

Przegląd produktu

Model TBL0550-1B to ekonomiczna sieć LISN o indukcyjności 5 µH, przeznaczona do pomiarów emisji przewodzonych oraz terminacji linii w zakresie częstotliwości od 100 kHz do 400 MHz. Spełnia wymagania normy CISPR-25 (EN 55025), wielu norm producentów motoryzacyjnych, MIL-STD-461F, DO-160, AECTP-500 oraz ISO 7637-2.

LISN podłącza się do linii zasilających badany obiekt (EUT). Zakłócenia przewodzone występujące na zaciskach zasilających EUT można mierzyć na złączach BNC za pomocą analizatora widma lub odbiornika pomiarowego. Zacisk źródłowy (zasilający) i zacisk EUT są odsprzężone za pomocą cewki indukcyjnej o indukcyjności 5 µH.

Dwa moduły TBL0550-1B w połączeniu z Tekbox LISN Mate umożliwiają oddzielny pomiar zakłóceń w trybie wspólnym i różnicowym.

Kluczowe cechy

• Topologia: ścieżka pojedyncza, konfigurowalna, 50 Ω // 5 µH + 1 Ω, 50 Ω // 5 µH; kondensator wewnętrzny można odłączyć w przypadku konfiguracji zgodnych z normami ISO 7637-2 i DO-160; w przypadku normy DO-160 wymagany jest zewnętrzny kondensator o pojemności 10 µF; LISN jest fabrycznie skonfigurowany na 50 Ω // 5 µH + 1 Ω, inne konfiguracje wymagają ustawienia wewnętrznej zworki wysokoprądowej.
• Obsługiwane normy: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO 11452-4 i ISO 7637-2
• Charakterystyczny zakres częstotliwości: 10 kHz – 400 MHz
• Rezystancja DC: < 5 mΩ Źródło+ do EUT+; < 5 mΩ Źródło- do EUT
• Maksymalny prąd: 50 A ciągły; patrz wykres charakterystyki nagrzewania, rozdział 1.8
• Maksymalny zakres napięcia roboczego: 0 – 250 V AC przy 50/60 Hz, 130 V AC przy 400 Hz, 250 V DC.
• Absolutna maksymalna wartość znamionowa elementów wewnętrznych: 450 V DC.

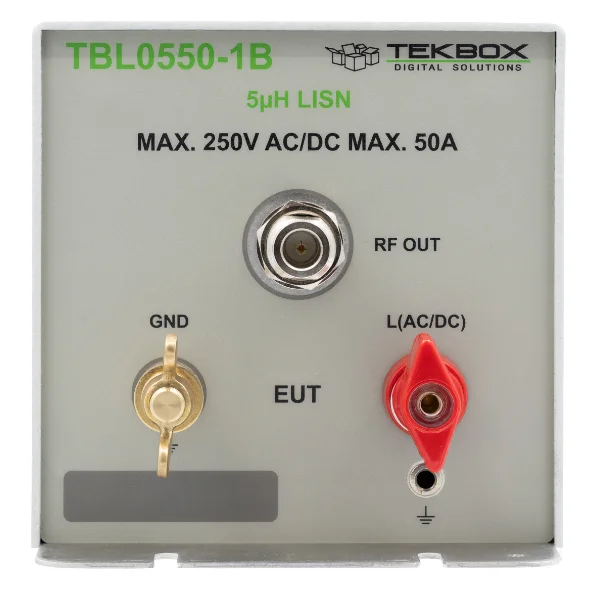

• Złącze EUT: zacisk śrubowy, M6, otwór centralny 4 mm, 63 A, 1 kV, Schützinger POL 631 L

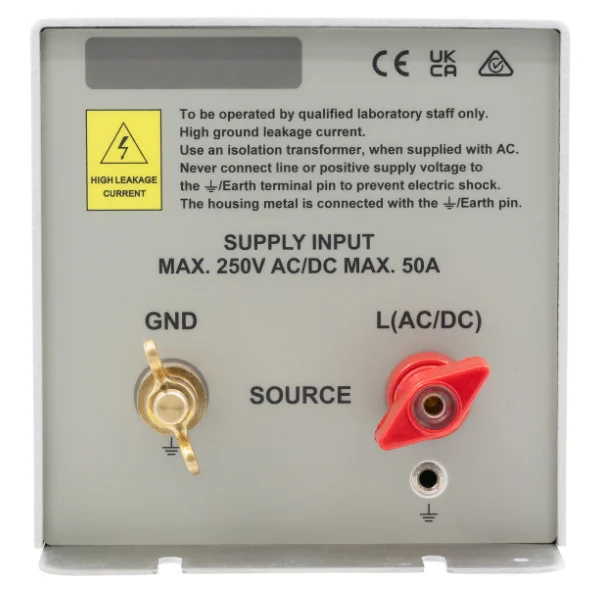

• Złącze ŹRÓDŁA: zacisk śrubowy, M6, otwór centralny 4 mm, 63 A, 1 kV, Schützinger POL 631 L
• UZIEMIENIE: śruba uziemiająca 6 mm z nakrętką motylkową, odsłonięty panel dolny ze stali nierdzewnej z otworami montażowymi i otworem z łbem stożkowym na śrubę 4 mm
• Zworka: Harwin D3087-98
• Wymiary: 125 mm x 125 mm x 275 mm
• Waga: 1,75 kg

Zabezpieczenie analizatora widma / odbiornika pomiarowego:

TBL0550-1B LISN nie zawiera żadnych elementów ochronnych na ścieżce RF.
Użyj zewnętrznego tłumika i / lub ogranicznika, jeśli twoje urządzenie może wywoływać przepięcia lub wysokie poziomy szumów RF, w celu ochrony analizatora widma /wejścia odbiornika pomiarowego.

Bezpieczeństwo:

Obudowa LISN jest podłączona do pinu SOURCE i DUT ujemnego / uziemienia listwy zaciskowej i uziemienia złącza RF.
Nieumyślne połączenie dodatniego napięcia na bolcu uziemienia narazi cię na ryzyko porażenia prądem.
W związku z tym ze względów bezpieczeństwa nominalny zakres napięcia roboczego określono jako 0–60 V.

Zastosowanie

Pomiary hałasu przewodzonego EMC
