TEKBOX TBL05100-1C 5uH 100A Sieć stabilizacji impedancji linii LISN

Przegląd produktu

LISN - Line Impedance Stabilization Network: to zespoły filtrów mających za zadanie odfiltrowanie zakłóceń przychodzących z sieci zasilania, oraz przekierowanie zakłóceń wytwarzanych przez EUT (badane urządzenie) do wyjścia przeznaczonego do podłączania odbiornika EMC (lub analizatora).

Model TBL05100-1C to uniwersalny moduł LISN o indukcyjności 5 µH, spełniający wymagania kilku norm. Model TBL05100-1C jest fabrycznie skonfigurowany za pomocą zworki na 50 Ω // 5 µH + 1 Ω, co zapewnia zgodność z wymaganiami norm CISPR 16-1-2 i CISPR 25 w zakresie impedancji, fazy i izolacji. Poprzez ustawienie wewnętrznej zworki można go przekształcić w warianty o impedancji 50 Ω // 5 µH, które obsługują normy takie jak CISPR 25, MIL-STD-461G, ISO 11452-4 i ISO 7637-2. Po dodaniu zewnętrznego kondensatora o pojemności 10 µF impedancja będzie spełniać wymagania normy DO-160.

LISN podłącza się do linii zasilającej badanego urządzenia (EUT). Zakłócenia przewodzone na zaciskach zasilających EUT można monitorować na złączu BNC za pomocą analizatora widma lub odbiornika pomiarowego. Cewka indukcyjna o indukcyjności 5 µH odsprzęga zacisk źródłowy (zasilający) od zacisku EUT.

Zastosowanie dwóch układów TBL05100-1C w połączeniu z urządzeniem Tekbox LISN Mate umożliwia oddzielny pomiar zakłóceń w trybie wspólnym i różnicowym. Urządzenie jest wyposażone w kabel RG232 z wtykami N-męskie na N-męskie, pasujące złącza oraz uchwyty uziemiające do zamocowania go do płaszczyzny uziemienia.

Topologia: ścieżka pojedyncza, konfigurowalna, 50 Ω // 5 µH + 1 Ω, 50 Ω // 5 µH; kondensator wewnętrzny można odłączyć w przypadku konfiguracji zgodnych z normami ISO 7637-2 i DO-160; w przypadku normy DO-160 wymagany jest zewnętrzny kondensator o pojemności 10 µF; LISN jest fabrycznie skonfigurowany na 50 Ω // 5 µH + 1 Ω, inne konfiguracje wymagają ustawienia wewnętrznej zworki wysokoprądowej.

Kluczowe cechy

• Obsługiwane normy: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO 11452-4 oraz ISO 7637-2
• Charakteryzowany zakres częstotliwości: 10 kHz – 400 MHz
• Rezystancja prądu stałego: < 5 mΩ między Source+ a EUT+; < 5 mΩ między Source- a EUT
• Maksymalny prąd: 100 A; patrz wykres charakterystyki nagrzewania, rozdział 8
• Maksymalny zakres napięcia roboczego: 0 – 500 V AC przy 50/60 Hz, 250 V AC przy 400 Hz, 1000 V DC
• Absolutna maksymalna wytrzymałość elementów wewnętrznych: 1500 V DC

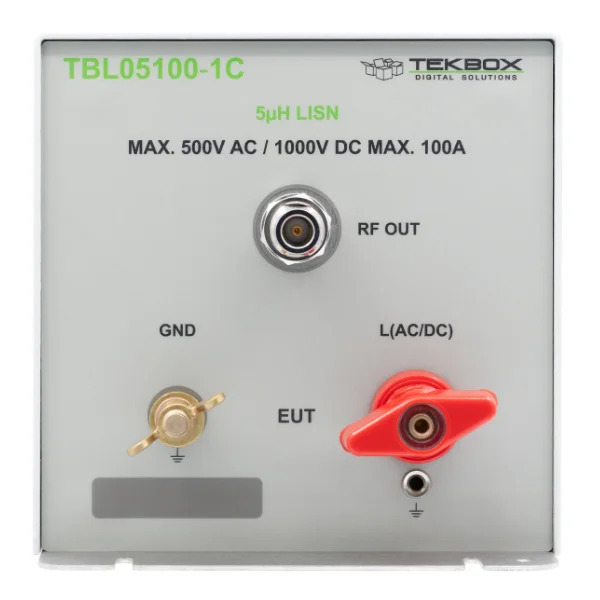

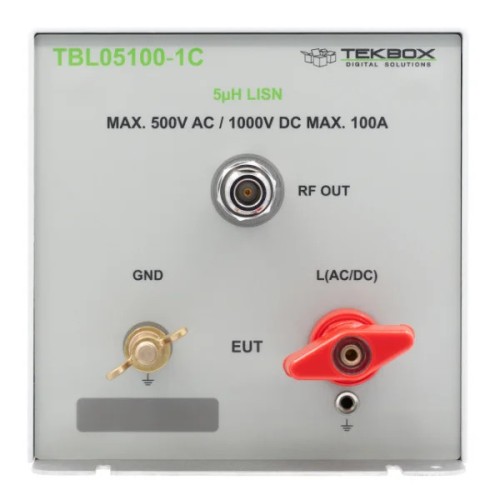

• Złącze RF: N-żeńskie
• Złącze EUT: zacisk śrubowy M8, otwór centralny 4 mm, 100 A, 1 kV, Schützinger POL 102 L / RT

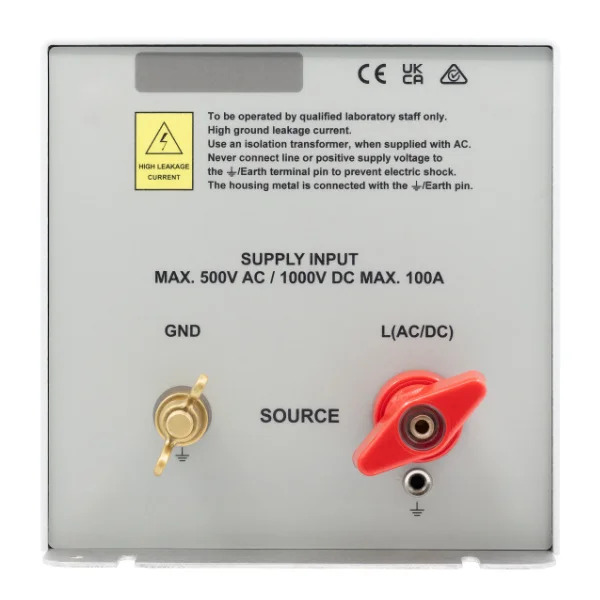

• Złącze SOURCE: zacisk śrubowy M8, otwór centralny 4 mm, 100 A, 1 kV, Schützinger POL 102 L / RT UZIEMIENIE: 8 mm
• Śruba uziemiająca z nakrętką motylkową, odsłonięty panel dolny ze stali nierdzewnej z otworami montażowymi i otworem z łbem stożkowym na śrubę 4 mm
• Zworki: Harwin D3087-98

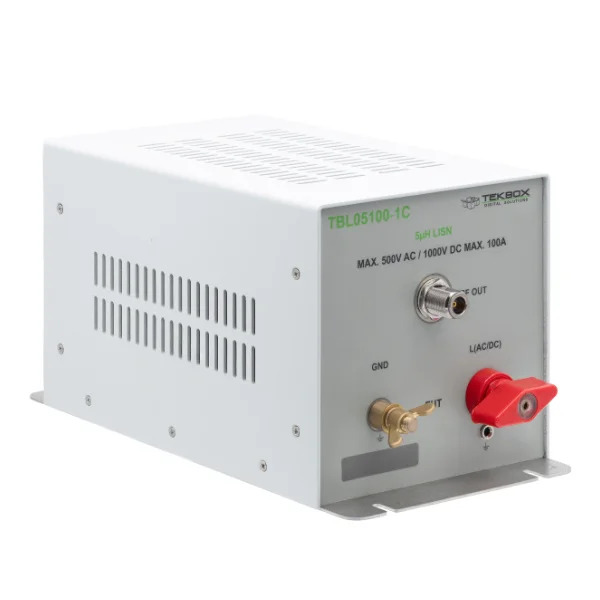

• Wymiary: 300 mm x 150 mm x 150 mm
• Waga: 2,7 kg
