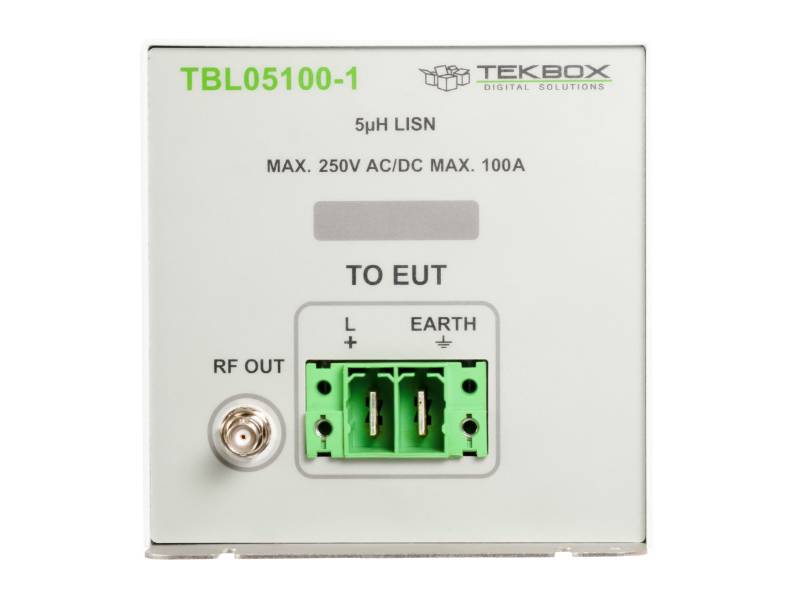

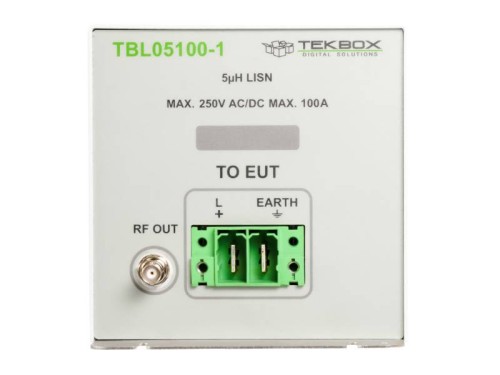

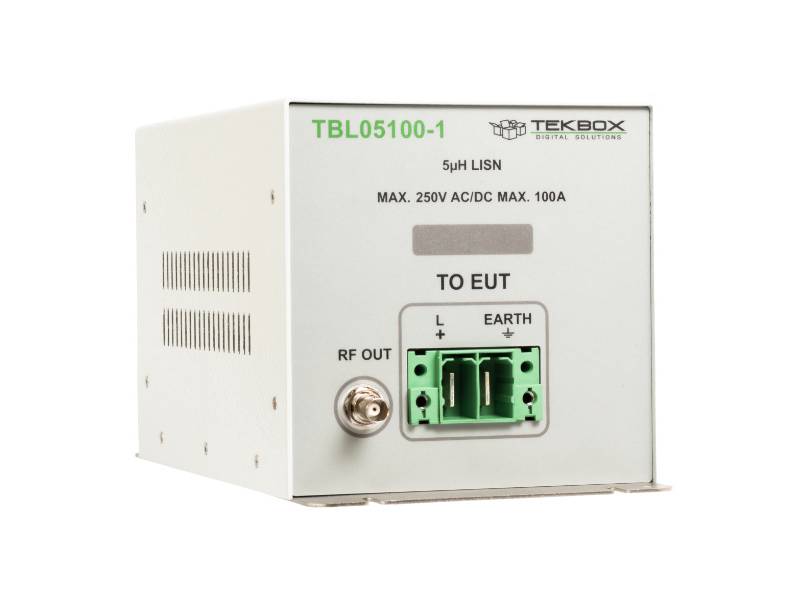

TEKBOX TBL05100-1 5uH 100A Sieć stabilizacji impedancji linii LISN
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu
LISN - Line Impedance Stabilization Network: to zespoły filtrów mających za zadanie odfiltrowanie zakłóceń przychodzących z sieci zasilania, oraz przekierowanie zakłóceń wytwarzanych przez EUT (badane urządzenie) do wyjścia przeznaczonego do podłączania odbiornika EMC (lub analizatora).
TekBox TBL05100-1 to uniwersalna sieć stabilizacji impedancji linii LISN 5µH, który spełnia wymagania kilku norm. TBL05100 jest fabrycznie ustawiony na 50Ω // 5µH + 1Ω, spełniając wymagania CISPR 16-1-2 i CISPR 25 dotyczące impedancji, fazy i specyfikacji izolacji. Ustawiając wewnętrzną zworkę, można go przekształcić w warianty 50Ω // 5µH, które obsługują standardy takie jak CISPR 25, MIL-STD-461G, ISO11452-4 i ISO 7637-2. Dodając zewnętrzny kondensator 10F, impedancja będzie spełniać specyfikacje DO-160.
LISN jest podłączany do linii zasilającej EUT (testowanego sprzętu). Szum przewodzony na zaciskach zasilania EUT może być monitorowany na złączu BNC za pomocą analizatora widma lub odbiornika pomiarowego. Cewka indukcyjna 5µH odsprzęga zacisk źródła (zasilania) od zacisku EUT.
Użycie dwóch mierników TBL05100-1 w połączeniu z Tekbox LISN Mate umożliwia oddzielny pomiar szumu w trybie wspólnym i różnicowym. Urządzenie jest wyposażone w kabel BNC-męski do N-męskiego RG232, złącza współpracujące i wsporniki uziemienia do przymocowania go do płaszczyzny uziemienia.
Kluczowe cechy
- Topologia: pojedyncza ścieżka, konfigurowalna, 50Ω // 5µH + 1Ω, 50Ω // 5µH; wewnętrzny kondensator może być odłączony dla konfiguracji ISO 7637-2 i DO-160; zewnętrzny kondensator 10µF jest dostępny dla DO-160; LISN jest fabrycznie ustawiony na 50Ω // 5µH + 1Ω, inne konfiguracje wymagają ustawienia wewnętrznej zworki wysokoprądowej.
- Obsługiwane standardy: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO11452-4 i ISO 7637-2
- Charakteryzowany zakres częstotliwości: 10 kHz - 400 MHz
- Rezystancja DC: < 5 mΩ Źródło+ do EUT+; < 5 mΩ Źródło- do EUT-
- Maksymalny prąd: 100 A; patrz wykres z charakterystyką nagrzewania, rozdział 8
- Nominalny zakres napięcia roboczego: 0 - 250 V AC/DC;
- Wartości znamionowe komponentów: 350V AC, 50/60 Hz; 1000V DC

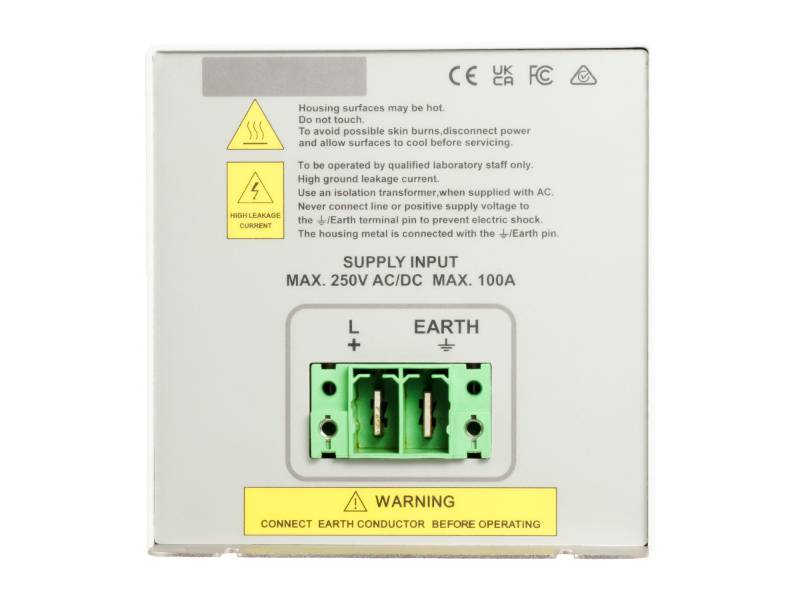

- Wysokoprądowe zaciski wtykowe / śrubowe; męskie: Phoenix Contact 1762741, żeńskie: Phoenix Contact 1762592; 2 żeńskie bloki zacisków są dostarczane jako akcesoria domyślne
- Zworka: Harwin D3087-98
- Wymiary: 300 mm x 150 mm x 150 mm
- Waga: 2,7 kg
Porównanie modeli LISN Tekbox:
| Model | Impedancja | Zakres częstotliwości | Path | Maks. Prąd | Maks. Napięcie | EUT Socket | Dodatkowe cechy |
| TBLDC32-2 | 150 Ohm | 9kHz – 30 MHz | 2 | 32A | 1000V DC | 4mm, safety | 150 Ohm DC LISN A, B, Common Mode Differential Mode operation |
| TBL00705-2 | 0.7µH//50Ω | 30 Hz – 500 MHz |
2 | 5A | 60V nominal, Component rating: 100V |
4mm (banana) | 400mΩ serial resistor |
| ТВL0110-2 | 1µH//50Ω | 30 Hz – 500 MHz |
2 | 10A | 60V nominal, Component rating: 100V |
4mm (banana) | 100mΩ serial resistor |
| ТВL0225-2 | 2µH//50Ω | 10 Hz – 200 MHz |
2 | 25A | 60V nominal, Component rating: 100V |
4mm (banana) | 100mΩ serial resistor |
| ТВОН01 | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 10A | 60V nominal, Component rating: 250V |
4mm (banana) | - |
| TBL0550-1 | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 50A | 60V nominal, Component rating: 250V |
Phoenix High Current |
- |
| TBL05100-1 | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 100A | 60V nominal, Component rating: 350V AV@ 50/60 Hz; 600V DC |
Phoenix High Current |
Can be jumpered to various standards |
| TBL05100-1-B | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 100A | Component rating: 0-500V @ 50/60 Hz 250V AC @ 400Hz 1000V DC |
Phoenix High Current |
Can be jumpered to various standards |
| TBLM2 | - | 150 kHz – 110 MHz |
- | - | - | - | LISN Mate |
| TBL5016-1 | 50µH//50Ω (50µH+5Ω)//50Ω |
150 kHz – 30 MHz |
1 | 16A | 250V | Phoenix High Current |
can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter |
| TBL50100-1 | 50µH//50Ω (50µH+5Ω)//50Ω |
150 kHz – 30 MHz |
1 | 100A | 250V | Phoenix High Current |
can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter |
| TBLC08 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 8A | 240V | Country specific mains socket |
Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH |
|
TBL5008-2B
|
(50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 8A | 250V AC 50/60 Hz or DC | Country specific mains socket |
separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5008-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 8A | 250V AC 50/60 Hz or DC | Country specific mains socket |
Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5016-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 16A | 250V AC 50/60 Hz or DC | Country specific mains socket |
separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5016-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 16A | 250V AC 50/60 Hz or DC | Country specific mains socket |
Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5016-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
3 | 16A | 450V/240V | СЕЕ/ЕС60309 | Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5032-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
3 | 32A | 450V/240V | СЕЕ/ЕС60309 | Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5063-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
3 | 63A | 690V/400V 50Hz/60Hz |
СЕЕ/ЕС60309 | Artificial hand connection PE switchable: 50Ω//50µH |
| TBLVHF-B | 50 Ohm +-10% | 30 MHz – 300 MHz | 2 | 16A | 250V DC – 400 Hz | Country specific | balanced VHF LISN |
| TBISN-T4 | 150 Ohm | 150 kHz – 30 MHz |
2 balanced pairs | 250mA | 60V AC, 100V DC | D-Sub 25 | 2 pcs D-Sub 25 to RJ45 adapter |
