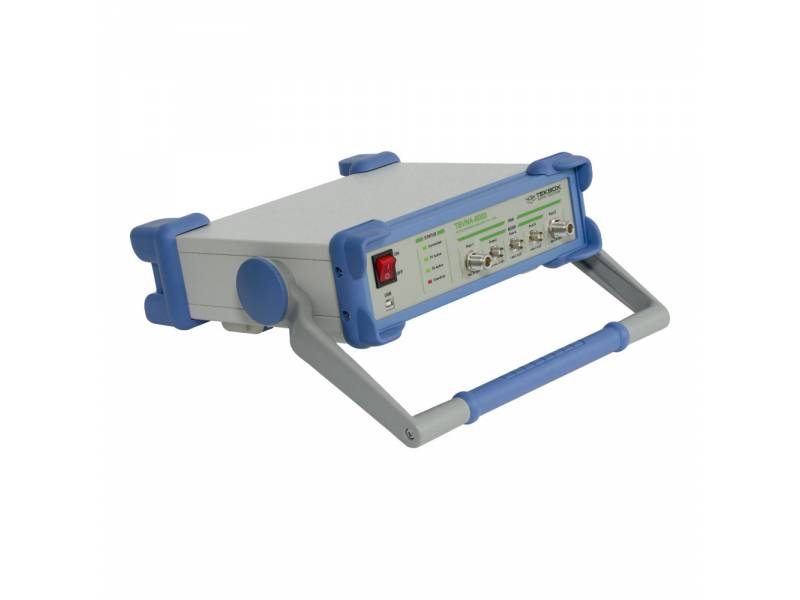

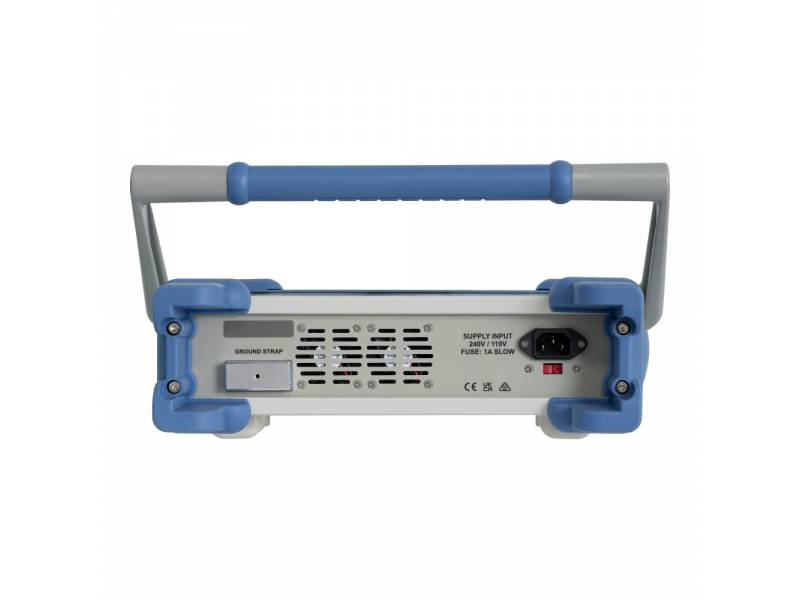

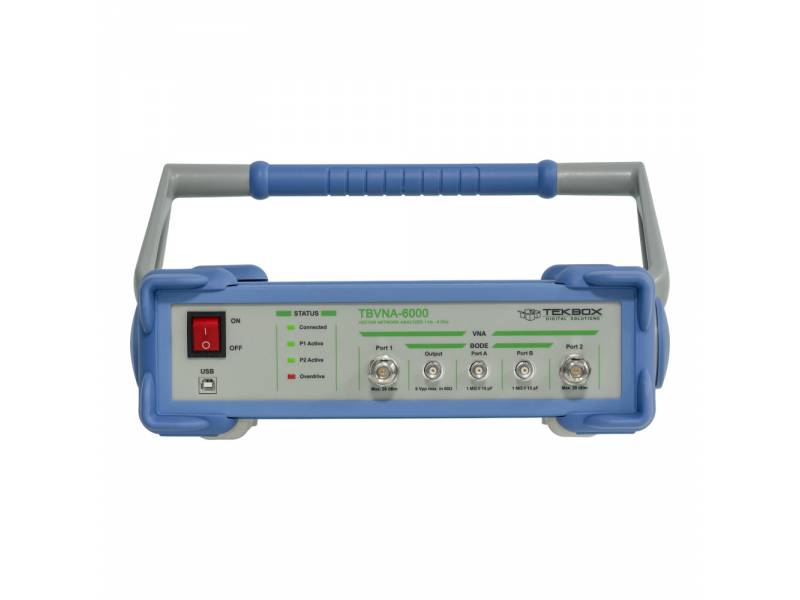

TBVNA-6000 Tekbox Wektorowy analizator sieci (VNA) od 0.1 Hz do 6 GHz

Przegląd produktu

Promocja - bezpłatna opcja analizatora BODE do 31.12.2025 r.

Wektorowy analizator sieci (VNA) TTBVNA-6000 Tekbox o paśmie od 1 Hz do 6 GHz to dwuportowy wektorowy analizator sieci (VNA), który oferuje wiele funkcji umożliwiających szczegółową analizę urządzeń i komponentów RF. Dzięki współczynnikowi szerokości pasma wynoszącemu 1:6000000000, przyrząd obejmuje aplikacje pomiarowe od częstotliwości audio do RF. Dzięki w pełni sprzężonym stałoprądowo aktywnym mostkom VSWR możliwe są pomiary do 1 Hz bez utraty dokładności. Przyrząd wykorzystuje jednocześnie cztery niezależne kanały pomiarowe do dokładnych i szybkich pomiarów dwuportowych.

Bogaty zestaw narzędzi programowych, takich jak analizator widma lub oscyloskop, sprawia, że przyrząd ten jest wszechstronnym pomocnikiem w aplikacjach rozwojowych lub testowych.

Kluczowe cechy

• Wektorowy analizator sieci, 0,1 Hz - 6,0 GHz z rozdzielczością 0,1 Hz
• Analizator BODE, 0,001 Hz - 500 MHz; wymaga opcji sprzętowej BODE
• Generator sygnału CW 0,1 Hz - 6,0 GHz z rozdzielczością 0,1 Hz
• Czterokanałowy oscyloskop cyfrowy 60 MHz z prędkością 125 ms/s i rozdzielczością 14 bitów.
• Analizator widma 0,1 Hz - 6 GHz, z jednoznacznym zakresem częstotliwości DC - 60 MHz
  i aktywnym tłumieniem pasma bocznego dla wolnych od zakłóceń pomiarów sygnału do 6 GHz
  (w określonych warunkach). Dwukanałowa analiza widma z korelacją krzyżową
• Odbiornik strumieniowy IQ z możliwością strumieniowego przesyłania plików lub przez sieć Ethernet. (kompatybilny z GNU radio)
• Pomiary przemiatania mocy
• Szerokopasmowe pomiary mocy / napięcia RF
• Analizator THD
• Analizator szumu fazowego
• Pomiar gęstości widmowej napięcia szumu
• Opcja BODE dodaje dwa dodatkowe wejścia o wysokiej impedancji z 1Mohm // 15 pF do pomiarów wzmocnienia / fazy
  i/lub jako woltomierz wektorowy.
• Opcja BODE dodaje dodatkowe wyjście sygnału, 0,001 Hz - 500 MHz z mocą wyjściową
  do + 24 dBm.
