TBVC-SM6 Zestaw do kalibracji VNA 2,5 mm / SMA męski, 6 GHz TekBox
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu

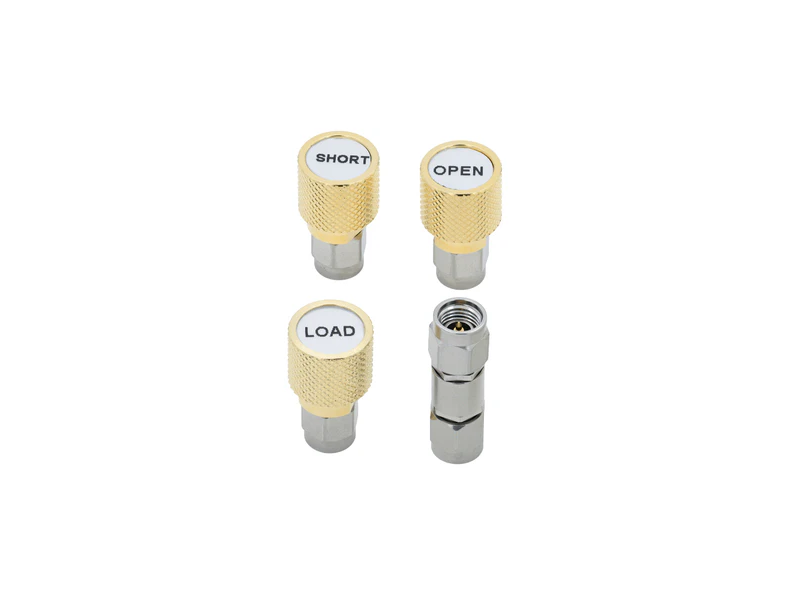

TBVC-SM6 Zestaw do kalibracji VNA 2,5 mm / SMA męski, 6 GHz. TBVC-SM6 to zestaw kalibracyjny 2,5 mm/SMA kompatybilny z wektorowymi analizatorami sieci. Zawiera przewód otwarty, zwarty, obciążenie i przewód przelotowy.
Służy do kalibracji OSLT w zakresie częstotliwości DC - 6 GHz.
Kluczowe cechy
- Zakres częstotliwości: DC - 6 GHz

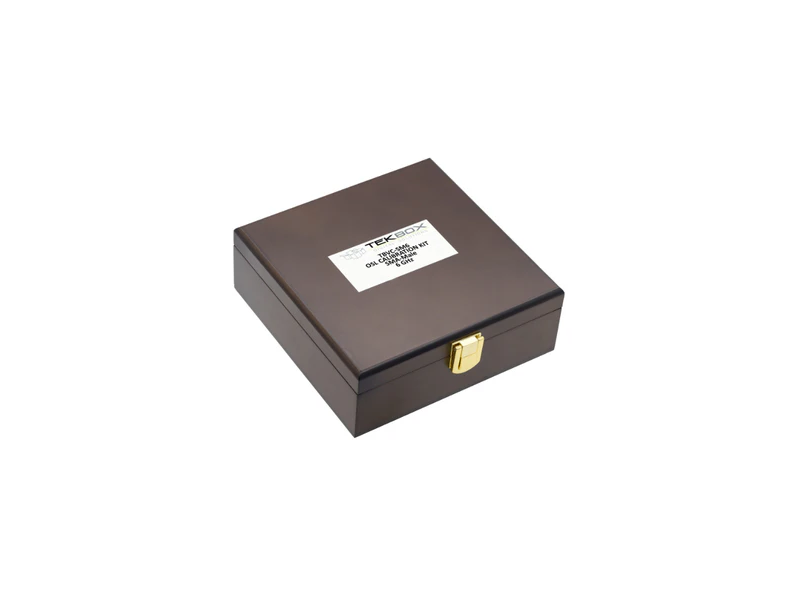

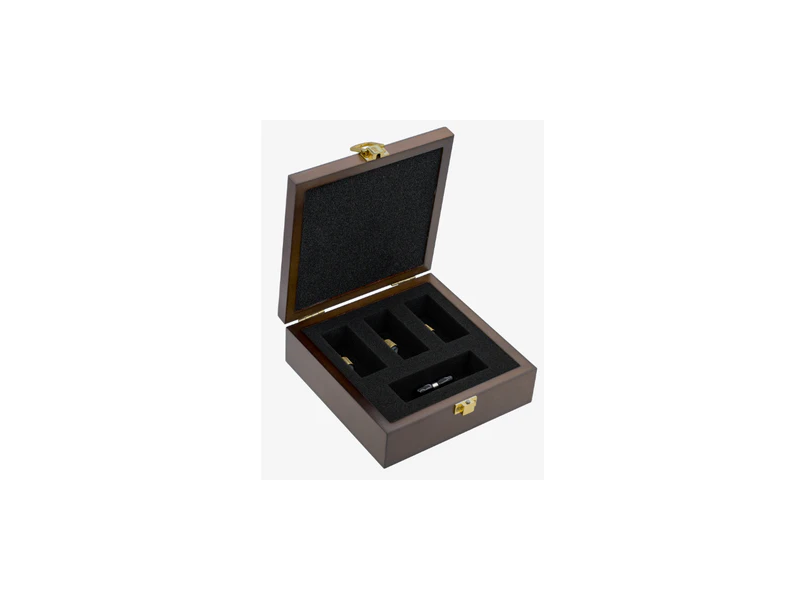

- Wymiary pudełka: 145 mm x 145 mm x 55 mm
- Waga: 340 g
Load:
2.5mm-Male
Z = 50 Ω
Return loss > 30 dB
Short:
2.5mm-Male
Z = 50 Ω
Delay = 46.544 ps
Loss = 6.18 GΩ/s
L 0 = 1.84 pH
L 1 = -3.0297e-21 H/Hz
L 2 = -3.123e-31 H/Hz2
L 3= 5.38e-42 H/Hz3
THROUGH:
2.5mm-Male
Z = 50 Ω
Loss = 6.3GΩ/s
Delay = 75.345 ps
Open:
2.5mm-Male
Z = 50 Ω
Delay = 46.485 ps
Loss = 8.46 GΩ/s
C0 = -6.03 fF
C1 = 5.16e-25 F/Hz
C2 = 4.13e-35 F/Hz2
C3 = 3.36e-45 F/Hz3
