Przegląd produktu

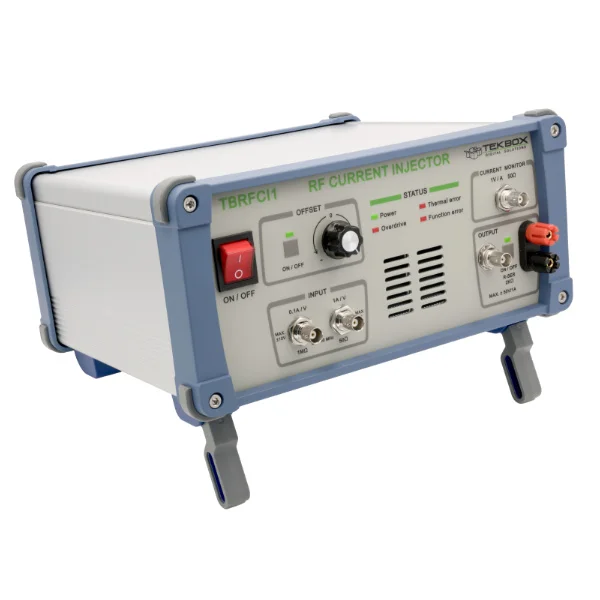

TBRFCI1 to czterokwadrantowy wzmacniacz transkonduktancyjny RF / iniektor prądu / źródło prądu. Wyjście nie posiada strefy martwej i może zarówno dostarczać, jak i pobierać prąd. Urządzenie charakteryzuje się zakresem częstotliwości od 0 do 50 MHz, maksymalnym napięciem wyjściowym wynoszącym ± 45 V (wartość szczytowa) oraz maksymalnym prądem liniowym wynoszącym ± 1 ARMS.

Kluczowe cechy

Specyfikacja ogólna

• Zakres częstotliwości: DC – 50 MHz, możliwy do wykorzystania do 100 MHz
• Przewodnictwo: 0,1 A/V, 1 A/V
• Zakres temperatur pracy: od -20°C do +40°C
• Wymiary: szer. 300 mm x wys. 150 mm x dł. 270 mm;
• Waga: 6,6 kg

Specyfikacja wejścia

• Impedancja wejściowa: wejście 0,1 V/A: 50 Ω; wejście 1 V/A: 1 MΩ
• Maksymalny poziom wejściowy: wejście 0,1 V/A: ±10 V; wejście 1 V/A: ±1 V
• Złącza wejściowe: BNC-samicze
• Zabezpieczenie wejściowe: dioda LED ostrzegająca o przeciążeniu

Specyfikacja wyjściowa

• Impedancja wejściowa: wejście 0,1 V/A: 50 Ω; wejście 1 V/A: 1 MΩ
• Maksymalny poziom wejściowy: wejście 0,1 V/A: ±10 V; wejście 1 V/A: ±1 V
• Złącza wejściowe: BNC-samicze
• Zabezpieczenie wejściowe: dioda LED ostrzegająca o przeciążeniu

Specyfikacja wyjściowa
Impedancja wyjściowa: wyjście źródła prądu o wysokiej impedancji
Przesunięcie: regulowane; ± 45 V
Złącze wyjściowe: zaciski bananowe 4 mm
Wyjście pomocnicze: BNC-samicze; równoległe do złącza wyjściowego
Maksymalne napięcie wyjściowe: ±45 Vpeak
Maksymalny prąd wyjściowy: ±1 A DC, 1 ARMS AC
Maksymalna moc wyjściowa: 45 W DC; 31,5 W AC (zależne od częstotliwości i impedancji obciążenia)
Pasmo napięcia/prądu: zależne od impedancji obciążenia, patrz rozdział 3.3
Czas narastania: zależny od obciążenia i amplitudy; od 6 ns do 25 ns; patrz rozdział 3.4

Specyfikacja wyjścia monitora prądu
Transimpedancja: 1 V/A; typowa dokładność ±10% i faza liniowa do 30 MHz
Impedancja wyjściowa: 50 Ω
Złącze wyjściowe: BNC – żeńskie

Specyfikacja zasilania
Napięcie robocze: 100 V – 120 V / 220 V – 240 V, 50 Hz / 60 Hz; przełączalne
Dioda LED wskaźnika: Zasilanie włączone
Pobór prądu: 750 mA
Złącze: EN 60320, C14

Zastosowania

• Wzmacniacz mocy RF do sterowania cewkami Helmholtza lub antenami pętlowymi
• Iniektor prądu do charakteryzacji zasilaczy prądu stałego
• Testowanie komponentów
• Wzmacniacz wyjściowy generatora przebiegów arbitralnych
• Obciążenie dynamiczne ogólnego przeznaczenia
