TBPS01 - zestaw sond bliskiego pola EMC TEKBOX

Przegląd produktu

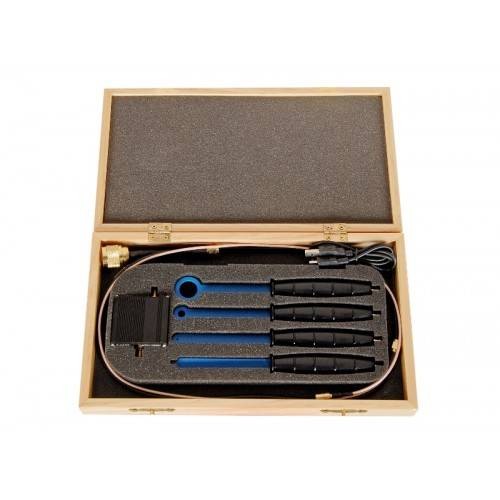

Zestaw sond EMC TekBox TBPS01 składający się z sond H20, H10, H5, E5, kabla 75cm SMB-SMA, kabla 75cm SMA-N, adaptera koncentrycznego SMA-żeński do N-męski, drewnianej walizki, wykresów pomiarowych.

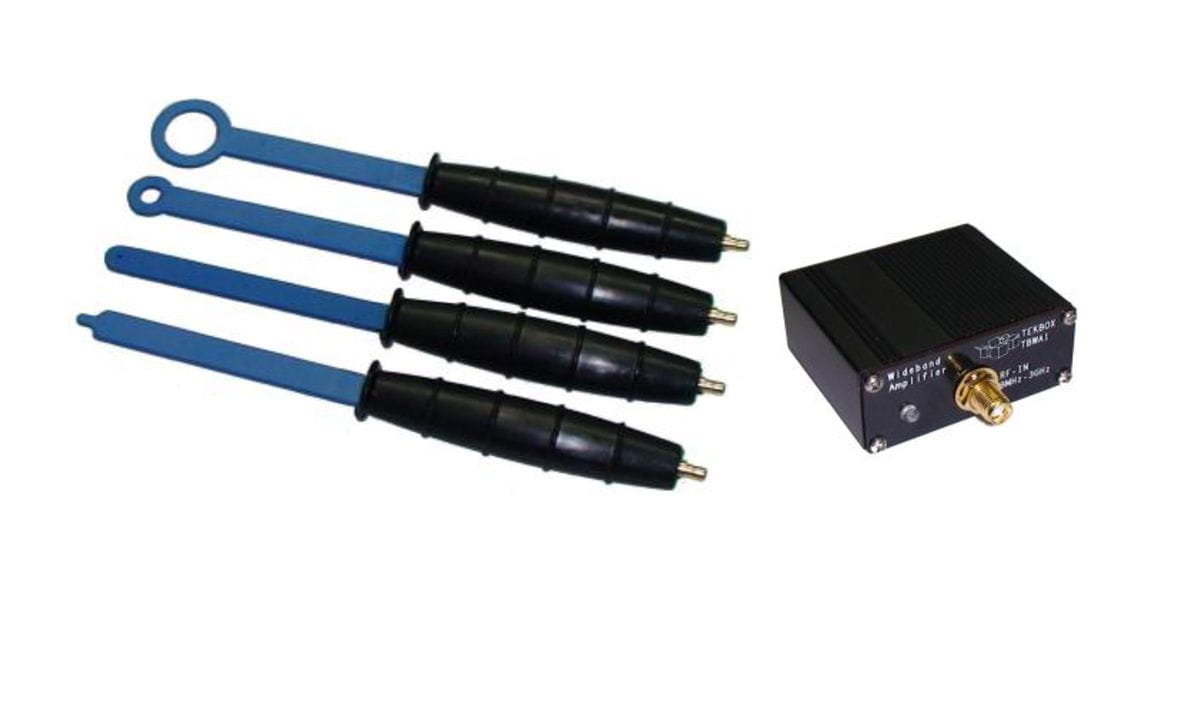

Sondy TBPS01 do pomiaru pola bliskiego H20, H10, H5 i E5 są sondami do pomiaru pola magnetycznego (H) i pola elektrycznego (E), przeznaczonymi do pomiarów promieniowania emisji EMC. Sondy te są stosowane do pomiarów pola bliskiego źródeł promieniowania elektromagnetycznego.
Służą one do lokalizacji i identyfikacji potencjalnych źródeł zakłóceń w obrębie elementów składowych zespołów elektronicznych.
Sondy działają podobnie jak anteny szerokopasmowe, odbierając promieniowanie z elementów, ścieżek PCB, otworów w obudowie lub szczelin oraz z innych części, które mogą emitować RF. Sondy są zazwyczaj podłączane do analizatora widma. Skanowanie sondy nad powierzchnią zespołu lub obudowy płytki drukowanej szybko identyfikuje miejsca, które emitują promieniowanie elektromagnetyczne. Poprzez zmianę na sondę o mniejszym rozmiarze, można jeszcze bardziej zawęzić miejsce emisji.
Dodatkowe zastosowania to testy odporności na promieniowanie radiowe, polegające na wprowadzeniu sygnału radiowego do sondy i wypromieniowaniu go na potencjalnie wrażliwe sekcje obwodu.

Sposób użycia sond został przedstawiony na poniższych rysunkach:

Charakterystyka sond

Kluczowe cechy

• Wejście: 50 Ohm, SMA
• Wyjście: 50 Ohm, SMA
• Nominalne napięcie zasilania: 4,5 - 5 V, typ. 210 mA, złącze Mini-USB-B
• Maksymalne napięcie zasilania: 5,5V
• Maksymalna moc wejściowa: -10dBm
• Punkt kompresji wyjścia 1dB @ 2GHz: +20dBm
• Izolacja wsteczna S12, 0,1 ...6GHz: 40dB
• Współczynnik szumów @ 2GHz: 5 dB
