TBPS01-TBWA2/20dB TEKBOX - zestaw sond bliskiego pola + wzmacniacz

Przegląd produktu

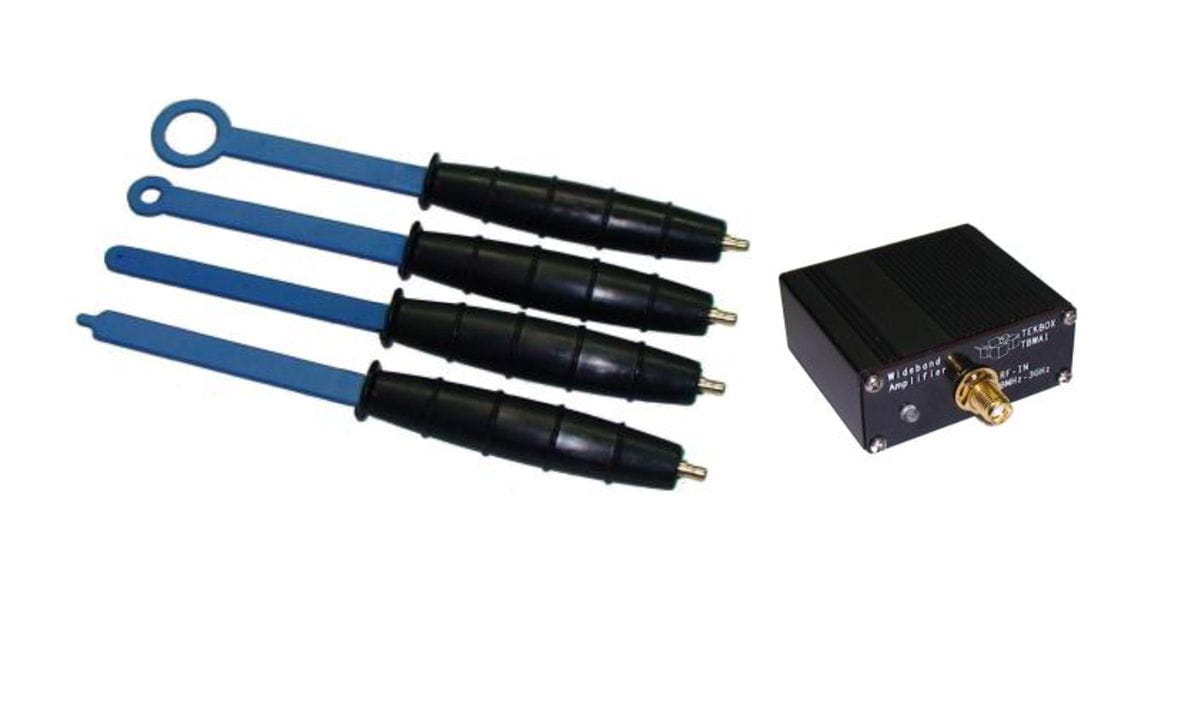

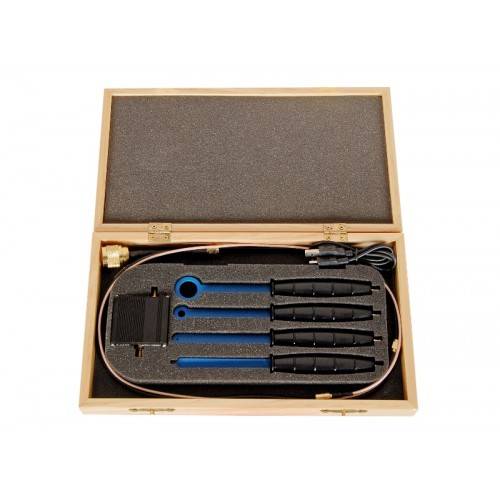

Zestaw sond EMC TekBox TBPS01-TBWA2/20dB składający się z sond H20, H10, H5, E5, wzmacniacza szerokopasmowego TBSPA2/20dB, kabla 75cm SMB-SMA, kabla 75cm SMA-N, kabla USB, drewnianej walizki, wykresów pomiarowych.

Sondy TBPS01 do pomiaru pola bliskiego H20, H10, H5 i E5 są sondami do pomiaru pola magnetycznego (H) i pola elektrycznego (E), przeznaczonymi do pomiarów promieniowania emisji EMC. Sondy te są stosowane do pomiarów pola bliskiego źródeł promieniowania elektromagnetycznego.
Służą one do lokalizacji i identyfikacji potencjalnych źródeł zakłóceń w obrębie elementów składowych zespołów elektronicznych.
Sondy działają podobnie jak anteny szerokopasmowe, odbierając promieniowanie z elementów, ścieżek PCB, otworów w obudowie lub szczelin oraz z innych części, które mogą emitować RF. Sondy są zazwyczaj podłączane do analizatora widma. Skanowanie sondy nad powierzchnią zespołu lub obudowy płytki drukowanej szybko identyfikuje miejsca, które emitują promieniowanie elektromagnetyczne. Poprzez zmianę na sondę o mniejszym rozmiarze, można jeszcze bardziej zawęzić miejsce emisji.
Dodatkowe zastosowania to testy odporności na promieniowanie radiowe, polegające na wprowadzeniu sygnału radiowego do sondy i wypromieniowaniu go na potencjalnie wrażliwe sekcje obwodu. .

Jeszcze jedną aplikacją jest bezinwazyjny pomiar elementów konstrukcyjnych RF, takich jak modulatory lub oscylatory. Częstotliwość, szumy fazowe i spektralne elementy mogą być mierzone w połączeniu z przedwzmacniaczem (do 6 GHz) o niskim poziomie szumów.
Wzmacniacz szerokopasmowy  TBWA2/20db jest  połączony między sondą EMC i analizatorem widma, aby zwiększyć zakres dynamiczny pomiarów.

Sposób użycia sond został przedstawiony na poniższych rysunkach:

Charakterystyka sond

Kluczowe cechy

• Wejście: 50 Ohm, SMA
• Wyjście: 50 Ohm, SMA
• Nominalne napięcie zasilania: 4,5 - 5 V, typ. 110 mA, złącze Mini-USB-B
• Maksymalne napięcie zasilania: 5,5 V
• Maksymalna moc wejściowa: +10dBm
• Punkt kompresji wyjścia 1dB @ 2GHz: +20dBm
• 3 Punkt przechwytywania sygnału wyjściowego rd przy 2GHz, Pin = 0dBm/tonę, Δf = 10MHz: +35dBm
• Izolacja wsteczna S12, 0,1 ...6GHz: 23dB
• Współczynnik szumów @ 2GHz: 4,5 ... 5 dB

Wzmocnienie:
