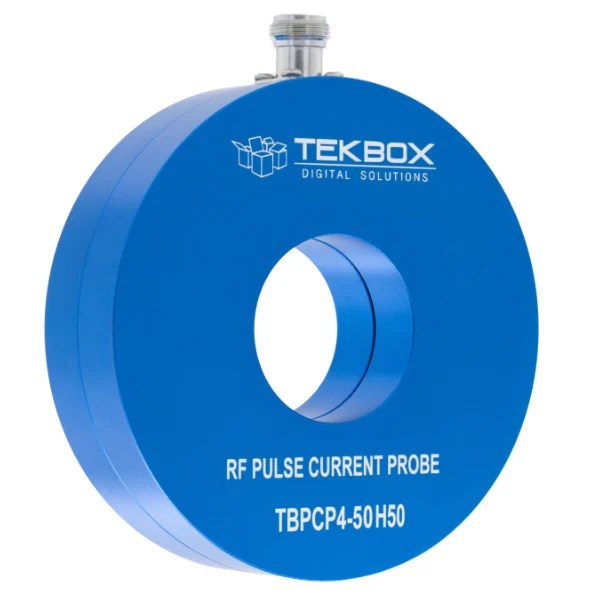

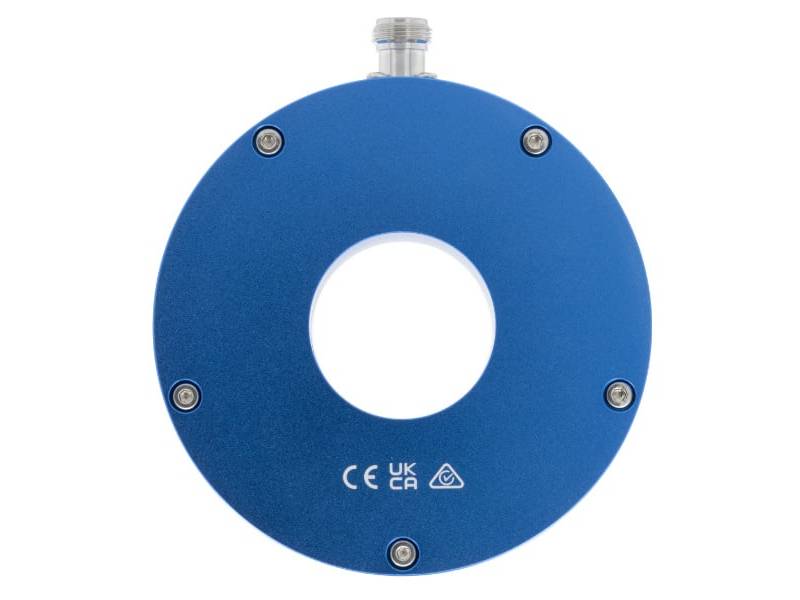

TBPCP4-50H50 Sonda do monitorowania prądu RF Tekbox - kalibrator

Dostępność: na wyczerpaniu

Wysyłka w: 30 dni

Cena brutto: 3 179,55 zł

Cena regularna:

3179.55

Najniższa cena z 30 dni przed obniżką:

Cena netto: 2 585,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: Tekbox

Kod produktu: TEK_TBPCP4-50H50-CAL

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Przegląd produktu

Sondy do monitorowania prądu impulsowego RF TBPCP4

TBPCP4-5H50 to sonda do monitorowania prądu impulsowego RF. Sonda ma szerokość pasma 3 dB od 50 Hz do 50 MHz i charakteryzuje się zakresem częstotliwości od 0,1 Hz do 100 MHz. TBPCP4-5H50 jest zwykle używana do monitorowania przepięć lub prądów impulsowych RF w dziedzinie czasu, w przeciwieństwie do sond monitorujących prąd RF zaprojektowanych do zastosowań EMC, które są zwykle używane do pomiarów w dziedzinie częstotliwości. Apertura sondy do monitorowania prądu RF wynosi 46 mm. Impedancja przenoszenia wynosi -20 dBΩ / 0,1 V/A, gdy jest zakończona 50 Ohm i 0,2 V/A z obciążeniem o wysokiej impedancji. Typowa szerokość pasma 3dB wynosi od 50 Hz do 50 MHz.

W rozwijanej liście znajduje się Kalibrator TBPCP4-CAL

Kluczowe cechy

Charakteryzowany zakres częstotliwości: 1 Hz do 100 MHz
Szerokość pasma 3 dB: 50 Hz do 50 MHz (mierzone w pętli 50 + 50 Ohm)
Impedancja transferu do obciążenia 50 Ω: -12 dBΩ; 0,25 V/A
Impedancja transferu do wysokiego Z: 0,5 V/A
Impedancja portu sondy: 50 Ω
Szybkość opadania: 7%/ms
Czas narastania: < 10 ns
Maks. Prąd AC RMS: 20 A
Maks. prąd impulsu: 2500 A
Iloczyn czasu prądu: 0,1 amperosekundy
Maks. temperatura rdzenia: 80 °C
Średnica otworu: 46 mm
Średnica zewnętrzna: 124 mm
Wysokość: 37 mm
Waga: 1050 g

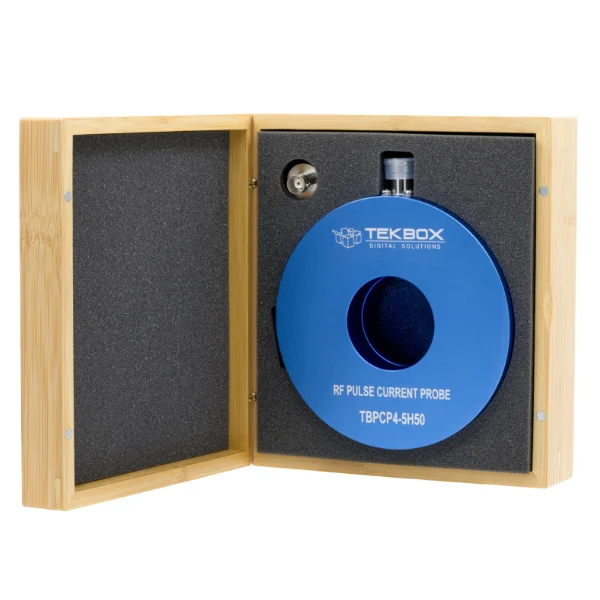

Typ złącza: N żeńskie; dostarczane z adapterem koncentrycznym do BNC żeńskiego

Przegląd modeli z serii TBPCP4

Oferujemy 4 sondy do monitoringu prądu z serii TBPCP4, które różnią się szerokością pasma, impedancją przenoszenia oraz średnicą apertury.

Model	TBPCP4-1H30	TBPCP4-5H50	TBPCP4-50H50	TBPCP4-100H60
Szerokość pasma 3dB	1 Hz–30 MHz	5 Hz–50 MHz	50 Hz–50 MHz	130 Hz–60 MHz
Trans-impedancja @ 50Ω	-20 dBΩ 0.1 V/A	-26 dBΩ 0.05 V/A	-12 dBΩ 0.25 V/A	-6 dBΩ 0.5 V/A
Średnica otworu	46 mm	46 mm	46 mm	46 mm
Złącze	N female	N female	N female	N female

Porównanie Sond monitorujących prąd impulsowy RF Tekbox

Sondy do monitorowania prądu impulsowego RF są zwykle używane do monitorowania przepięć lub prądu impulsowego RF w dziedzinie czasu.

Model	TBPCP1-20100	TBPCP2-3070	TBPCP3-05H30	TBPCP3-2H40	TBPCP3-20H70	TBPCP3-100H80	TBPCP4-1H30	TBPCP4-5H50	TBPCP4-50H50	TBPCP4-100H60
Trans-impedancja @ 50Ω	-20 dBΩ 0.1 V/A	-26 dBΩ 0.05 V/A	-26 dBΩ 0.05 V/A	-20 dBΩ 0.1 V/A	-12 dBΩ 0.25 V/A	-6 dBΩ 0.5 V/A	-26 dBΩ 0.05 V/A	-20 dBΩ 0.1 V/A	-12 dBΩ 0.25 V/A	-6 dBΩ 0.5 V/A
Trans-impedancja @ HighZ	0.2 V/A	0.1 V/A	0.1V/A	0.2V/A	0.5V/A	1V/A	0.1V/A	0.2V/A	0.5V/A	1V/A
Szerokość pasma 3dB	20 Hz-100 MHz	30 Hz - 70 MHz	0.5 Hz–30 MHz	2 Hz–40 MHz	20 Hz–70 MHz	100 Hz–80 MHz	1 Hz–30 MHz	5 Hz–50 MHz	50 Hz–50 MHz	130 Hz–60 MHz
Charakteryzowany zakres częstotliwości	1 Hz-200 MHz	1 Hz-200 MHz	0.1 Hz–100 MHz	0.1 Hz–100 MHz	0.1 Hz–100 MHz	0.1 Hz–100 MHz	0.1 Hz–100 MHz	1 Hz–100 MHz	1 Hz–100 MHz	1 Hz–100 MHz
Droop rate	10 %/ms	20% / ms	0.12 %/ms	0.3 %/ms	6 %/ms	0.02 %/µs	0.2 %/ms	0.5 %/ms	7 %/ms	0.06 %/ms
Czas narastania	< 5 ns	< 5 ns	< 10 ns	< 9 ns	< 9 ns	< 8 ns	< 10 ns	< 9 ns	< 10 ns	< 10 ns
Maks. prąd szczytowy	3000 A	600 A	5000 A	2000 A	1500 A	600 A	5000 A	3500 A	2500 A	1000 A
Średnica otworu	25 mm	5,5 mm	15 mm	15 mm	15 mm	15 mm	46 mm	46 mm	46 mm	46 mm
