TBOH02 Samozasilane elektroniczne obciążenie aktywne TEKBOX

Przegląd produktu

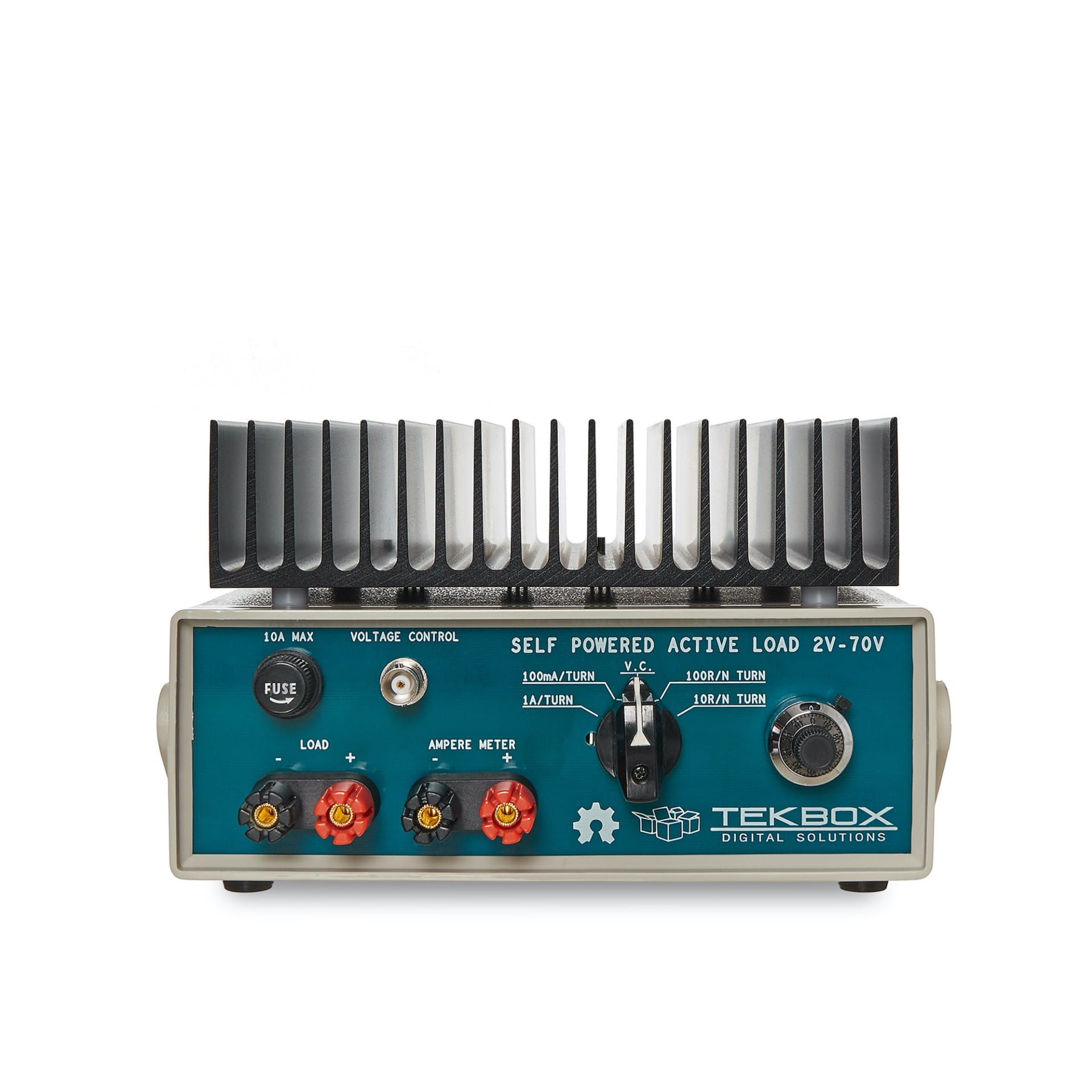

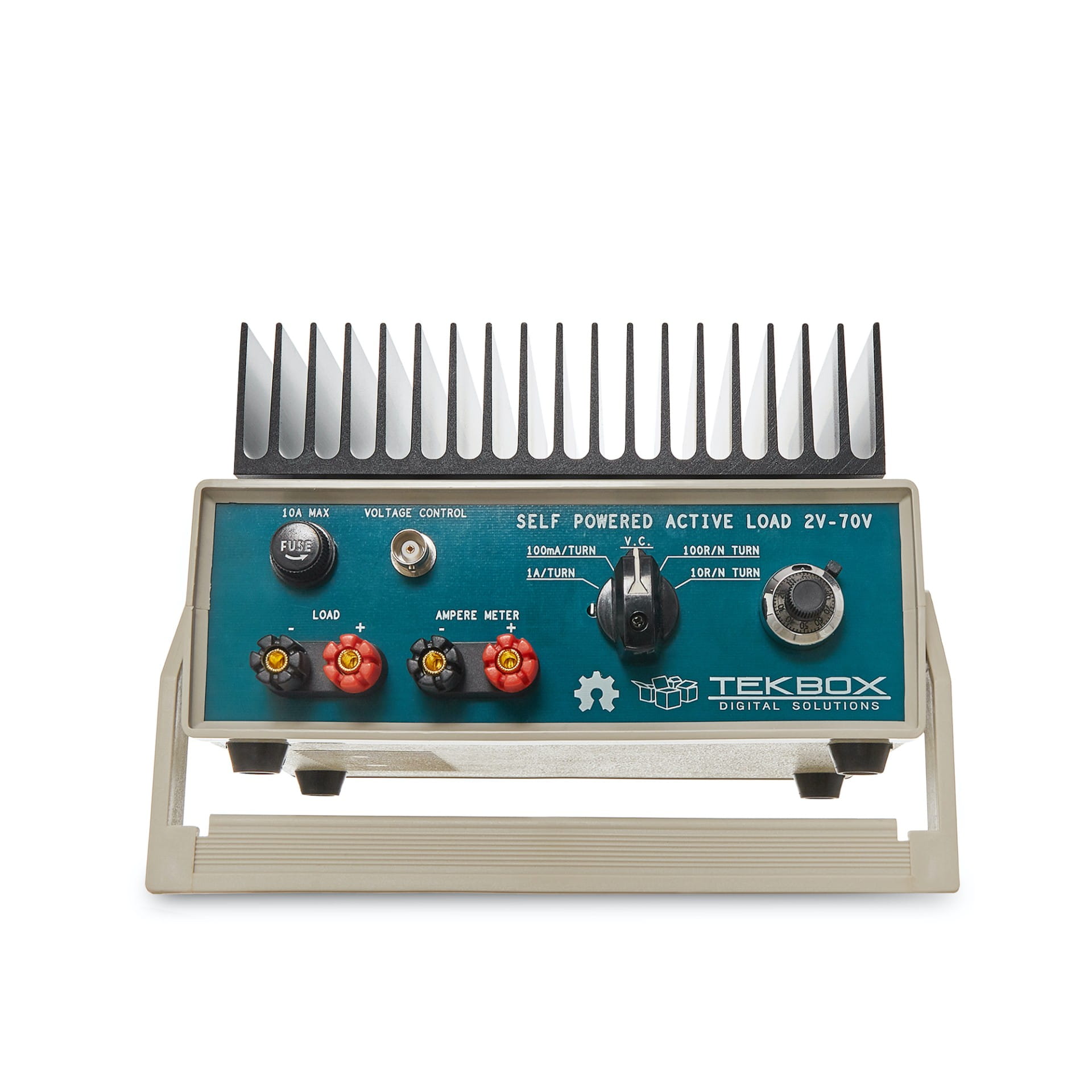

TBOH02 to precyzyjne, samozasilające się obciążenie aktywne. Nie wymaga oddzielnego napięcia zasilania i działa już przy napięciu 2 V. Jego funkcje obejmują tryb stałego oporu i stałego prądu. Potencjometr 10-obrotowy z pokrętłem, przełącznik zakresu i precyzyjne odniesienie umożliwiają dokładne ustawienie prądu lub oporu. Ponadto może być sterowany za pomocą zewnętrznego napięcia.
Konstrukcja jest w pełni analogowa. Pomiary szumu zasilania przy użyciu TBOH02 jako obciążenia nie będą nakładać się na dodatkowy szum, w przeciwieństwie do pomiarów przeprowadzanych przy użyciu cyfrowo sterowanych obciążeń aktywnych.
TBOH02 może być używany nie tylko jako obciążenie aktywne do pomiarów zasilania, ale także jako odbiornik prądu lub źródło prądu do testowania diod LED mocy i podobnych zastosowań. Przydaje się również podczas przeprowadzania testów w terenie, gdzie nie ma dostępnego zewnętrznego zasilania.

TBOH02 działa w zakresie od 2 V do 70 V. Maksymalny prąd wynosi do 10 A, jednak należy pamiętać, że maksymalna moc bez dodatkowego chłodzenia jest ograniczona do 25 W. Dodatkowy wentylator, który można przymocować do radiatora, zwiększa maksymalną moc znamionową do 100 W.

Kluczowe cechy

• Zakres napięcia roboczego: 2 V – 70 V
• Maksymalny prąd: 10 A
• Moc znamionowa: maks. 25 W w trybie ciągłym; z dodatkowym wentylatorem 100 W w trybie ciągłym
• Zakresy: 0 A – 1 A, 0 A – 10 A, 1 Ω – 10 Ω, 10 Ω – 100 Ω
• Zewnętrzne wejście sterowania napięciem
