TBOH01 - 5µH Stabilizator impedancji sieci zasilającej LISN CISPR 25 TEKBOX

Dostępność: na wyczerpaniu
Wysyłka w: 24 godziny
Cena brutto: 1 377,60 zł

Cena regularna:

1377.60
Najniższa cena z 30 dni przed obniżką:
Cena netto: 1 120,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Tekbox
Kod produktu: TEK_TBOH01

Opis

Przegląd produktu

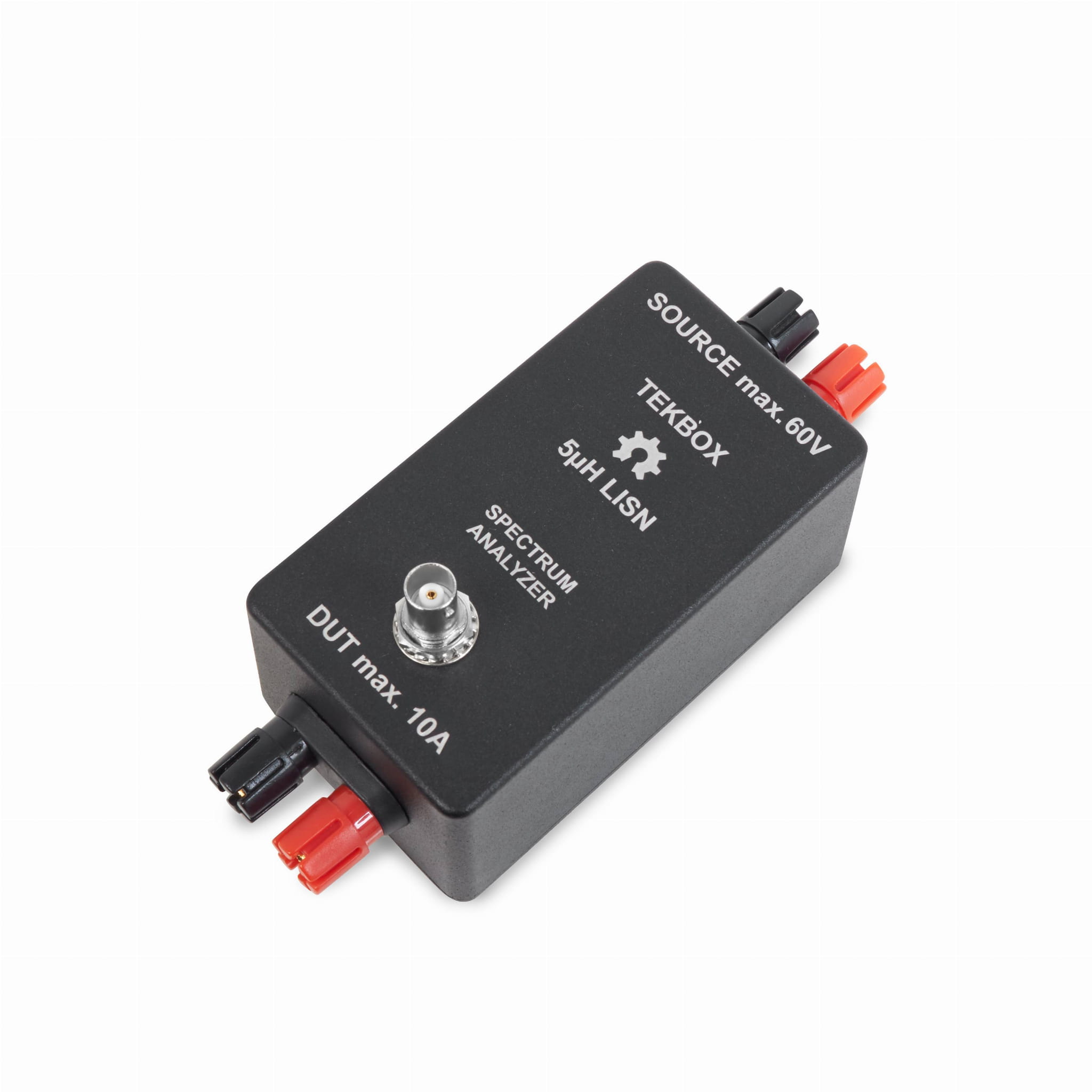

TBOH01 5µH LISN jest urządzeniem wymaganym do konfiguracji przeprowadzanych pomiarów zaburzeń  urządzeń zasilanych prądem stałym. Jest przeznaczony do stosowania w testach wstępnych EMC w zakresie częstotliwości od 150 kHz do 110 MHz.
LISN jest wstawiany do linii zasilania testowanego urządzenia. Zakłócenia przewodzące obecne na zaciskach zasilania testowanego urządzenia można zmierzyć na złączu BNC za pomocą analizatora widma lub odbiornika pomiarowego. Zacisk źródła (zasilania) i zacisk DUT(urządzenia testowanego) są oddzielone cewką indukcyjną 5µH.

Kluczowe cechy

  • Zakres częstotliwości: 100 kHz - 110 MHz (1 GHz, patrz rysunek 4 w instrukcji)
  • Odporność na prąd stały: 40 mΩ
  • Maksymalny prąd: 10 A.
  • Nominalny zakres napięcia roboczego: 0 - 60 V DC *

* Ze względów bezpieczeństwa zakres napięcia roboczego jest ograniczony do 60 V DC.



Zastosowanie

  • Badania wstępnej zgodności EMC w zakresie szumów przewodzonych

Uwaga! Ta sieć LISN jest odpowiednia do testowania EMC urządzeń zasilanych prądem stałym. Do testowania urządzeń zasilanych jednofazowym prądem przemiennym można użyć modelu TBLC08.

Sposób podłączenia

Pomiary szumu przewodzonego są zwykle przeprowadzane przy użyciu blachy jako płaszczyzny uziemienia. Zaciski GND wszystkich zaangażowanych urządzeń są podłączone do metalowego ekranu za pomocą krótkich kabli.
Ponieważ pomiar będzie przeprowadzany w laboratorium, a nie w ekranowanej komorze, pomiar szumu tła należy przeprowadzić przy wyłączonym lub odłączonym testowanym urządzeniu, aby móc odróżnić widmo szumu przewodzonego od tła smogu elektrycznego.
Poniższy rysunek przedstawia typową konfigurację pomiaru emisji przewodzonych, taką jak określona w normie CISPR-25. Szczegóły konfiguracji będą się różnić w zależności od typu testowanego urządzenia i obowiązujących norm. Na przykład, jeśli testowane urządzenie ma przewód powrotny zasilania pojazdu krótszy niż 200 mm, jeden LISN jest podłączony do dodatniego przewodu zasilającego. Jeśli przewód powrotny testowanego urządzenia jest dłuższy niż 200 mm, wymagane są dwa urządzenia LISN. Jeden dla dodatniego przewodu zasilającego i jeden dla przewodu powrotnego zasilania.

Przykładowa konfiguracja do pomiaru szumu przewodzonego urządzenia zasilanego prądem stałym:







Porównanie modeli LISN Tekbox:

Model Impedancja Zakres częstotliwości Path Maks. Prąd Maks. Napięcie EUT Socket Dodatkowe cechy
TBLDC32-2 150 Ohm 9kHz – 30 MHz 2 32A 1000V DC 4mm, safety 150 Ohm DC LISN
A, B, Common Mode
Differential Mode
operation
TBL00705-2 0.7µH//50Ω 30 Hz –
500 MHz		 2 5A 60V nominal,
Component
rating: 100V		 4mm (banana) 400mΩ
serial resistor
ТВL0110-2 1µH//50Ω 30 Hz –
500 MHz		 2 10A 60V nominal,
Component
rating: 100V		 4mm (banana) 100mΩ
serial resistor
ТВL0225-2 2µH//50Ω 10 Hz –
200 MHz		 2 25A 60V nominal,
Component
rating: 100V		 4mm (banana) 100mΩ
serial resistor
ТВОН01 5µH//50Ω 150 kHz –
108 MHz		 1 10A 60V nominal,
Component
rating: 250V		 4mm (banana) -
TBL0550-1 5µH//50Ω 150 kHz –
108 MHz		 1 50A 60V nominal,
Component
rating: 250V		 Phoenix High
Current		 -
TBL05100-1 5µH//50Ω 150 kHz –
108 MHz		 1 100A 60V nominal,
Component rating:
350V AV@ 50/60 Hz; 600V DC		 Phoenix High
Current		 Can be jumpered to
various standards
TBL05100-1-B 5µH//50Ω 150 kHz –
108 MHz		 1 100A Component rating:
0-500V @ 50/60 Hz
250V AC @ 400Hz
1000V DC		 Phoenix High
Current		 Can be jumpered to
various standards
TBLM2 - 150 kHz –
110 MHz		 - - - - LISN Mate
TBL5016-1 50µH//50Ω
(50µH+5Ω)//50Ω		 150 kHz –
30 MHz		 1 16A 250V Phoenix High
Current		 can be jumpered
50µH//50Ω or
(50µH+5Ω)//50Ω
no 250uH pre-filter
TBL50100-1 50µH//50Ω
(50µH+5Ω)//50Ω		 150 kHz –
30 MHz		 1 100A 250V Phoenix High
Current		 can be jumpered
50µH//50Ω or
(50µH+5Ω)//50Ω
no 250uH pre-filter
TBLC08 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 240V Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5008-2B
 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 250V AC 50/60 Hz or DC Country specific
mains socket		 separate RF outputs
enabling LISN-Mate connectivity;
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5008-2C (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 250V AC 50/60 Hz or DC Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-2B (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 16A 250V AC 50/60 Hz or DC Country specific
mains socket		 separate RF outputs
enabling LISN-Mate connectivity;
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-2C (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 16A 250V AC 50/60 Hz or DC Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 16A 450V/240V СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5032-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 32A 450V/240V СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5063-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 63A 690V/400V
50Hz/60Hz		 СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBLVHF-B 50 Ohm +-10% 30 MHz – 300 MHz 2 16A 250V DC – 400 Hz Country specific balanced VHF LISN
TBISN-T4 150 Ohm 150 kHz –
30 MHz		 2 balanced pairs 250mA 60V AC, 100V DC D-Sub 25 2 pcs D-Sub 25 to RJ45 adapter
