TBMHA1 – transformator prądowy do pomiaru harmonicznych sieciowychTekbox

Przegląd produktu

TBMHA1 to sprzęgacz prądowy przeznaczony przede wszystkim do pomiarów harmonicznych w sieci zasilającej. Urządzenie oparte jest na szerokopasmowym transformatorze prądowym REO WKO/CL-P25 z kompensacją prądu przemiennego i stałego, przez którego rdzeń przepływa prąd sieciowy.

TBMHA1 wytwarza prąd proporcjonalny do prądu sieciowego podłączonego obciążenia. W związku z tym wymaga on rezystora bocznikowego, którym może być impedancja wejściowa odbiornika pomiarowego sprzężonego prądem stałym lub terminacja przelotowa BNC 50 Ohm podłączona do wyjścia sprzęgacza prądowego. Maksymalny zakres prądu pierwotnego przekładnika prądowego wynosi 25 A, a jego współczynnik przetwarzania wynosi 1 mA/A. Zakończenie 50 Ω daje współczynnik przetwarzania wynoszący 50 mV/A.

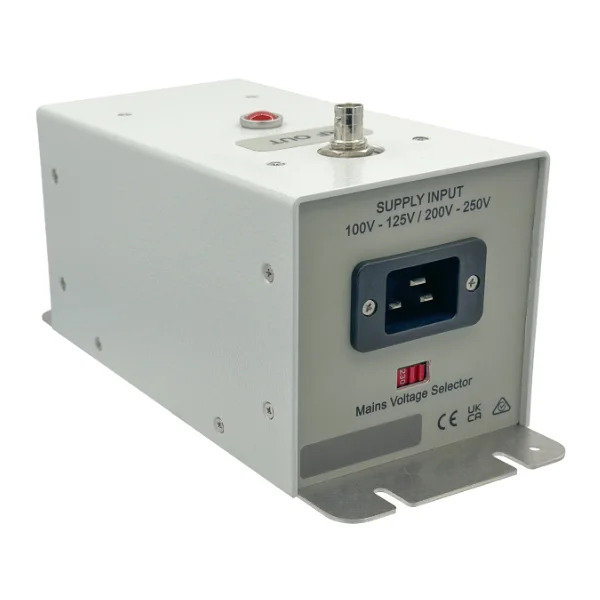

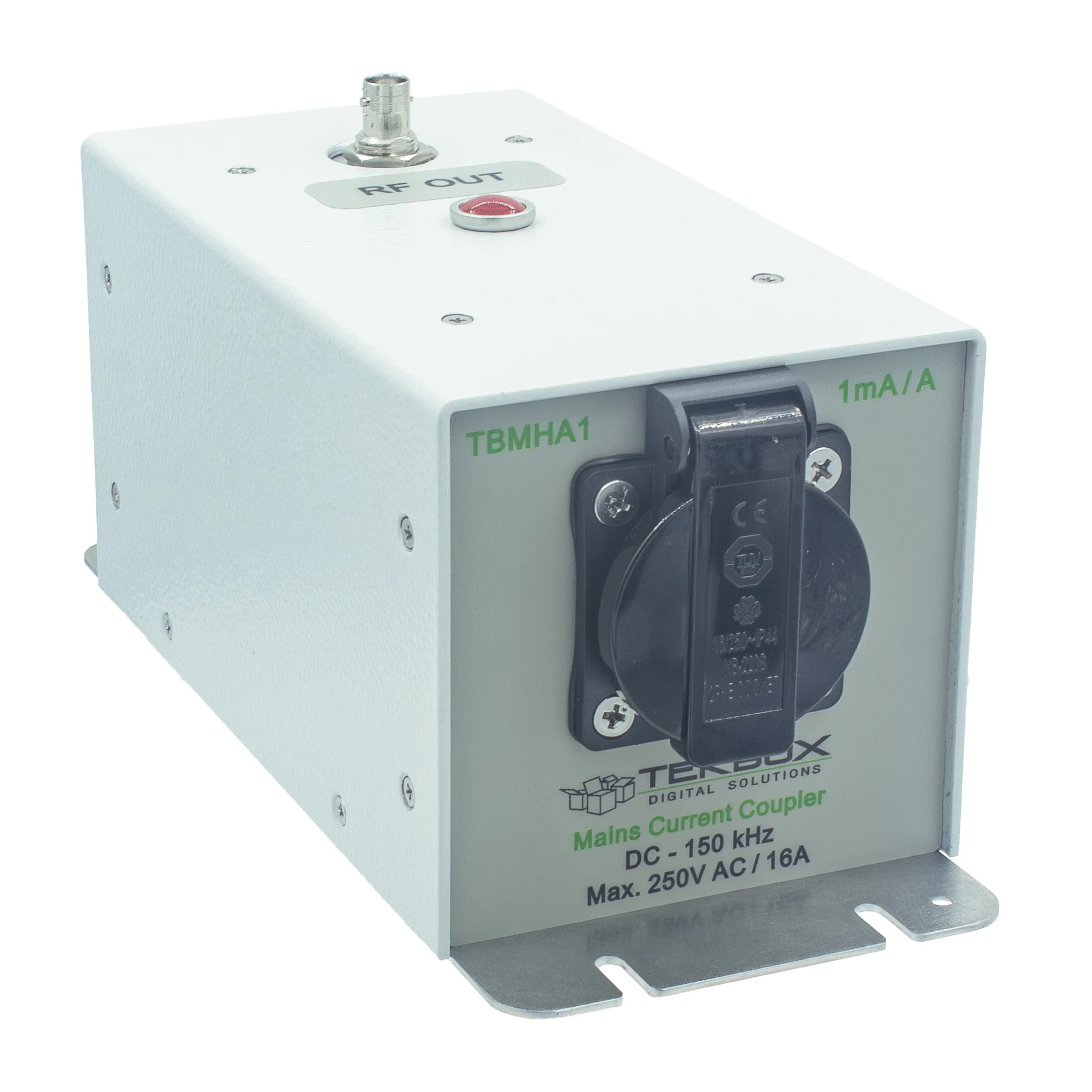

TBMHA1 jest wyposażony w złącze C19 16 A po stronie wejścia sieciowego oraz w gniazda sieciowe specyficzne dla danego kraju po stronie wyjścia sieciowego.

Kluczowe cechy

• Zakres napięcia sieciowego: 100 V – 120 V / 200 V – 240 V; przełącznik wyboru napięcia sieciowego
• Maks. prąd sieciowy: 16 A, w zależności od gniazda wyjściowego sieciowego specyficznego dla danego kraju
• Współczynnik przetwornika: 50 mV/A przy rezystorze obciążeniowym 50 Ω (sprzężony prądem stałym)
• Gniazdo wejściowe sieciowe: C19, 16 A
• Gniazdo wyjściowe sieciowe: specyficzne dla danego kraju; CEE7/3 16 A (Schuko), NEMA 5-15 15 A, AS/NZS 3112:201 15 A, BS1363, 13 A
• Gniazdo wyjściowe prądu: BNC-żeńskie
• Wymiary: szer. x wys. x dł. 100 mm x 118 mm x 240 mm
• Waga: 1,4 kg
