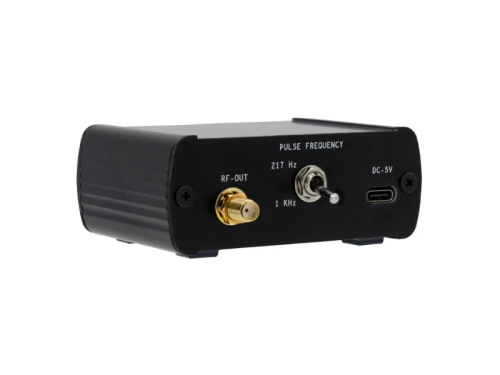

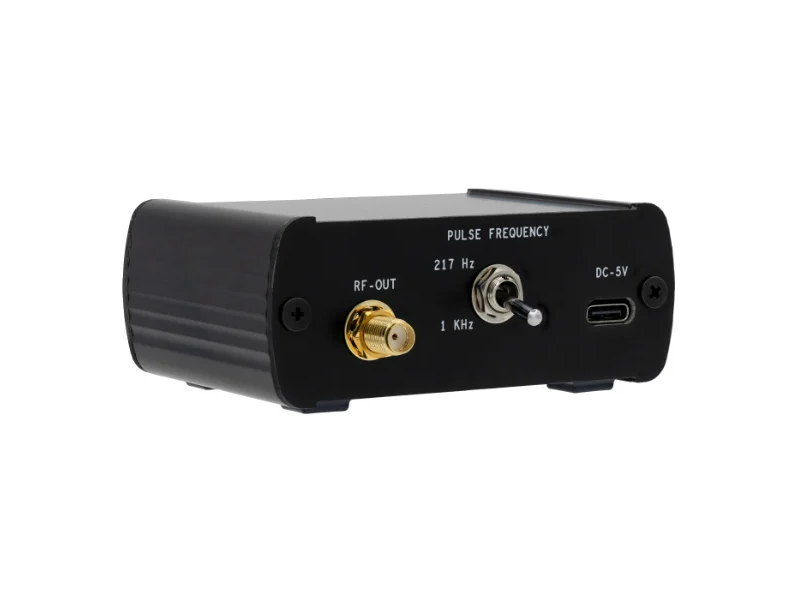

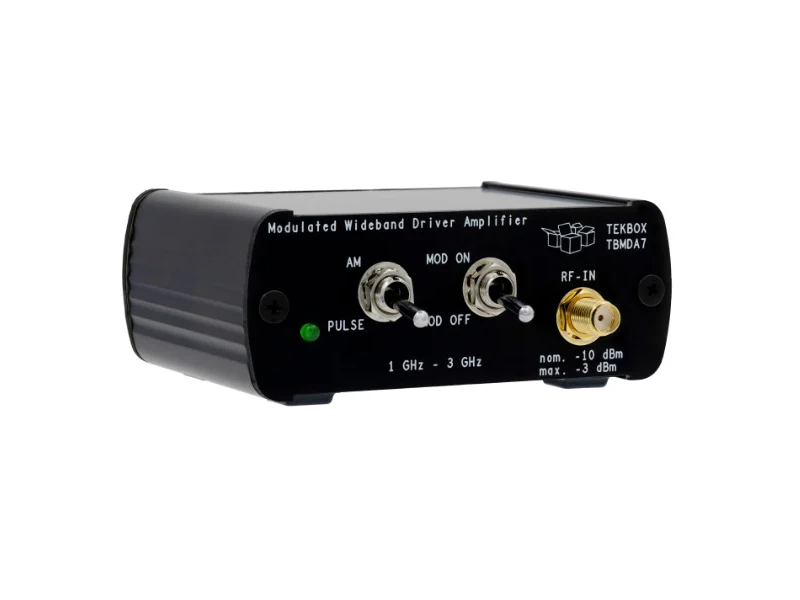

TBMDA7 modulowany szerokopasmowy wzmacniacz sterujący TEKBOX

tbmda7-modulowany-szerokopasmowy-wzmacniacz-sterujacy-tekbox (1).jpg
Dostępność: na wyczerpaniu
Wysyłka w: 30 dni
Cena brutto: 2 761,35 zł

Cena regularna:

2761.35
Najniższa cena z 30 dni przed obniżką:
Cena netto: 2 245,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Tekbox
Kod produktu: TEK_TBMDA7

Opis

Przegląd produktu

Modulowany szerokopasmowy wzmacniacz sterujący TBMDA7 (1GHz – 3 GHz) został zaprojektowany w celu stworzenia niedrogiego źródła sygnału do testowania odporności elektronicznych elementów konstrukcyjnych i produktów. Działa on w zakresie częstotliwości od 1 GHz do 3 GHz i jest przeznaczony do zasilania z wyjścia generatora śledzącego analizatorów widma. Z punktem kompresji 1dB wynoszącym średnio 350 mW i nasyconą mocą wyjściową wynoszącą średnio 500 mW, może zwiększyć moc wyjściową generatora śledzącego, aby zasilać sondy bliskiego pola Tekbox w celu znalezienia czułego punktu obwodu elektronicznego lub wytworzenia pola elektrycznego do:

  • 150 V/m CW, 80 V/m AM przy zasilaniu Tekbox TEM Cell TBTC0
  • 80 V/m CW, 45 V/m AM przy zasilaniu TBTC1
  • 40 V/m CW, 25 V/m AM przy zasilaniu TBTC2
  • 27 V/m CW, 15 V/m AM przy zasilaniu TBTC3.

Sygnałami testowymi do badania odporności mogą być CW, AM lub PM. TBMDA7 zapewnia wbudowaną zdolność modulacji do generowania sygnałów AM lub PM o częstotliwości 1 kHz. W trybie PM, TBMDA7 może również generować sygnał 217 Hz z 12,5% cyklem pracy w celu symulacji szumu TDMA telefonu komórkowego.

Właściwości

  • Wzmacniacz CW (modulacja wyłączona)
  • 1 kHz, 80% modulacji AM
  • 1 kHz, 50% cykl pracy modulacji impulsowej
  • 217 Hz, 12,5% cykl pracy modulacji impulsowej

Kluczowe cechy

  • Zakres częstotliwości: 1 GHz - 3 GHz
  • Wejście/wyjście RF: 50 Ohm, SMA żeńskie; Zasilanie DC: Złącze Mini-USB-C
  • Nominalne napięcie zasilania: 5 V, typ. 800 mA; maksymalne napięcie zasilania 5,5 V.
  • Nominalna moc wejściowa: -10 dBm do - 8 dBm; maksymalna moc wejściowa: -5 dBm ciągłe, -3 dBm maks.
  • Zakres temperatur pracy: -20°C do 50°C
  • Harmoniczne: < -10 dBc typ. @ 1,5 GHz
  • Harmoniczne: < -15 dBc typ. @ 1,5 GHz
  • Wewnętrzna częstotliwość modulacji AM: 1 kHz ±10%
  • Wewnętrzne częstotliwości modulacji PM: 1 kHz ±10%, 217 Hz ±20%
  • Cykl pracy, PM: 50% ±10% @ 1 kHz; 12,5% ±20% @ 217 Hz

Wzmocnienie:

Moc wejściowa: -8/-10/-12/-15 dBm
Częstotliwość 1000 MHz 1250 MHz 1500 MHz 1750 MHz 2000 MHz 2250 MHz 2500 MHz 2750 MHz 3000 MHz
Gain @-15dBm 36.7 dB 39.5 dB 40.7 dB 41.3 dB 41.9 dB 42.6 dB 42.1 dB 40.1 dB 38.4 dB
Gain @-12dBm 36.1 dB 38.6 dB 39.7 dB 40.6 dB 41.4 dB 42.1 dB 41.8 dB 39.9 dB 38.2 dB
Gain @-10dBm 35.3 dB 37 dB 38.1 dB 39.4 dB 40.3 dB 40.9 dB 40.9 dB 39.5 dB 38 dB
Gain @-8dBm 33.9 dB 35.2 dB 36.4 dB 37.7 dB 38.7 dB 39.5 dB 39.6 dB 39.3 dB 37.9 dB



Zastosowanie

  • blok wzmocnienia ogólnego przeznaczenia
  • Źródło sygnału do testów odporności, napędzający sondy bliskiego pola
  • Źródło sygnału do testów odporności, napędzający ogniwa TEM



Porównanie Tekbox RF Power Amplifiers

Model Frequency Range Output power Modulator Gain Application Maximum stress levels Supply
TBMDA1 40MHz-3GHz 150 mW AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 22 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO:100 V/m
TBTC1:56 V/m
TBTC2:28 V/m
TBTC3:18V/m
(CW)		 USB
TBMDA2 10MHz- 1.5GHz 0.5 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 43 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO: 178 V/m
TBTC1:100 V/m
TBTC2:50 V/m
TBTC3:33 V/m
(CW)		 USB
TBMDA3B
10MHz-1GHz
 8 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 42 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO: 711 V/m
TBTC1:398 V/m
TBTC2:199 V/m
TBTC3:132 V/m
(CW)		 Mains 100 –
240V AC
TBMDA4B 100kHz-75MHz 5 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 48 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO: 565 V/m
TBTC1:316 V/m
TBTC2:158 V/m
TBTC3:105 V/m
(CW)		 Mains 100 –
240V AC
TBMDA5 150kHz-1GHz 2.5 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 38 dB Immunity pre-
compliance testing
in TEM-cells or with CDNs
according EN 61000-4-6		 Level 1
Level 2 (lim. freq.)		 Mains 100 –
240V AC
TBMDA7 1GHz-3GHz 400 mW AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 40 dB Immunity pre-
compliance
testing
in TEM-cells		 TBTCO:150 V/m
TBTC1:80 V/m
TBTC2:n.a.
TBTC3:n.a.
(CW)		 USB
TBLPA1 10MHz-1GHz 1 W - 32 dB General Purpose - Mains 100 –
240V AC
TBMDA-CDN25 150kHz-250MHz 25 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 47 dB Immunity pre-
compliance testing
with CDNs or BCI
probes according
EN 61000-4-6		 Level 1
Level 2
Level 3		 Mains 100 –
240V AC
TBMDA-BCI25 1MHz-400MHz 25 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 47 dB Immunity pre-
compliance testing with
BCI-probes
according EN 6100		 substitution method:
Level I (AM, CW)
Level II (AM, CW)
Level III (CW)
Level IV (CW)		 Mains 100 –
240V AC
