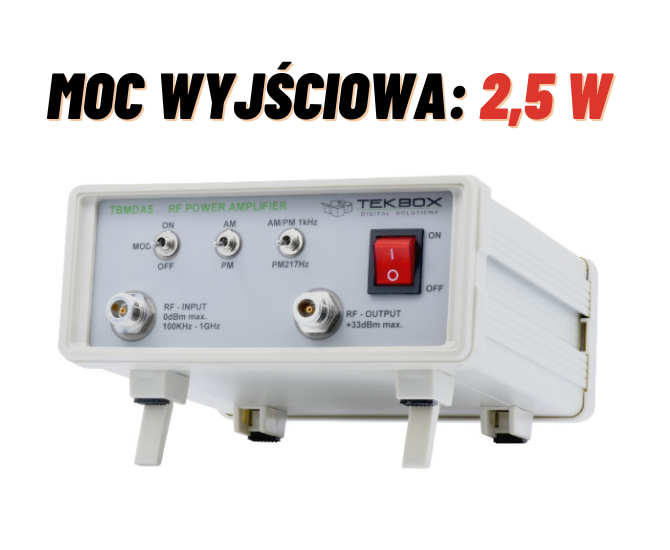

TBMDA5 modulowany szerokopasmowy wzmacniacz mocy TEKBOX

Dostępność: na wyczerpaniu
Wysyłka w: 24 godziny
Cena brutto: 5 473,50 zł

Cena regularna:

5473.50
Najniższa cena z 30 dni przed obniżką:
Cena netto: 4 450,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Tekbox
Kod produktu: TEK_TBMDA5

Opis

Przegląd produktu

Wzmacniacz modulowany TBMDA5 zapewnia niezbędną moc, szerokość pasma i modulację do badań odporności przewodzonej z wykorzystaniem sieci CDN w zakresie częstotliwości od 150 kHz do 400 MHz. Został zaprojektowany do wysterowania z wyjścia generatora śledzącego w analizatorach widma.

Z punktem kompresji 1 dB do 2,5W w zakresie częstotliwości od 150 kHz do 400 MHz może generować poziomy testowe klasy 1 i klasy 2 zgodnie z ISO / EN 61000-4-6. Wbudowany modulator AM umożliwia wykorzystanie generatorów śledzących jako źródła sygnału.

TBMDA5 ma wystarczające wzmocnienie, aby osiągnąć maksymalną moc wyjściową przy 0 dBm dostarczanym przez generator śledzący analizatora widma.
Oprócz sygnału 1 kHz, 80% AM, TBMDA5 zapewnia wbudowaną możliwość modulacji do generowania sygnałów PM o częstotliwości 1 kHz, 50% cyklu duty. W trybie PM, TBMDA5 może również generować sygnał 217 Hz z 12,5% cyklem duty w celu symulacji szumu TDMA telefonu komórkowego.



Właściwości

  • Wzmacniacz CW (modulacja wyłączona)
  • 1 kHz, 80% modulacji AM
  • 1 kHz, 50% cykl duty modulacji impulsowej 217 Hz
  • 12,5% cykl duty modulacji impulsowej



Kluczowe cechy

  • Wejście / wyjście: 50 Ohm, N żeńskie
  • Zakres napięcia zasilania: 110 V...240 V
  • Pobór mocy zasilania: 19 W @ 220V
  • Zakres temperatur pracy: -20°C do 50°C
  • Zakres częstotliwości: 150 kHz - 400 MHz, możliwość wykorzystania od 100 kHz do 1,2 GHz Wzmocnienie małego sygnału: 38 dB typ.
  • Płaskość wzmocnienia 150 kHz - 400 MHz / Pin = -5 dBm: 3,5 dB typ.
  • Moc wyjściowa @ 150 kHz / Pin = 0 dBm: 32,6 dBm (1,8 W) typ.
  • Moc wyjściowa @ 500 kHz / Pin = 0 dBm: 36 dBm (4 W) typ.
  • Moc wyjściowa @ 1 MHz / Pin = 0 dBm: 36.1 dBm (4.1 W) typ.
  • Moc wyjściowa @ 10 MHz / Pin = 0 dBm: 37,8 dBm (6 W) typ.
  • Moc wyjściowa @ 100 MHz / Pin = 0 dBm: 36,4 dBm (4,4 W) typ.
  • Moc wyjściowa @ 250 MHz / Pin = 0 dBm: 36 dBm (4 W) typ.
  • Moc wyjściowa @ 400 MHz / Pin = 0 dBm: 33.7 dBm (2.3 W) typ.
  • Moc wyjściowa @ 750 MHz / Pin = 0 dBm: 33.2 dBm (2.1 W) typ.
  • Moc wyjściowa @ 1 GHz / Pin = 0 dBm: 34,8 dBm (3 W) typ.
  • Moc wyjściowa @ 1,1 GHz / Pin = 0 dBm: 31,1 dBm (1,3 W) typ.
  • Moc wyjściowa @ 1,2 GHz / Pin = 0 dBm: 27,3 dBm (0,5 W) typ.
  • Punkt kompresji wyjścia 1dB @ 150 kHz: +29,6 dBm typowo (Pin: -9 dBm)
  • Punkt kompresji wyjścia 1dB @ 500 kHz: +32,9 dBm typ. (Pin: -6 dBm)
  • Punkt kompresji wyjścia 1dB @ 1 MHz: +33.1 dBm typ. (Pin: -5 dBm)



Zastosowanie

  • Ogólnego przeznaczenia szerokopasmowy wzmacniacz mocy RF
  • Szerokopasmowy wzmacniacz mocy RF do badań odporności na promieniowanie przewodzone, napędzający CDN lub sondy BCI
  • Szerokopasmowy wzmacniacz mocy RF do badań odporności na promieniowanie, do zasilania sond pola bliskiego
  • Szerokopasmowy wzmacniacz mocy RF do badań odporności na promieniowanie, do zasilania komór TEM

Prezentacja funkcji

Badanie odporności przy użyciu komory TEM



Badanie odporności przy użyciu sond bliskiego pola





Porównanie Tekbox RF Power Amplifiers

Model Frequency Range Output power Modulator Gain Application Maximum stress levels Supply
TBMDA1 40MHz-3GHz 150 mW AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 22 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO:100 V/m
TBTC1:56 V/m
TBTC2:28 V/m
TBTC3:18V/m
(CW)		 USB
TBMDA2 10MHz- 1.5GHz 0.5 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 43 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO: 178 V/m
TBTC1:100 V/m
TBTC2:50 V/m
TBTC3:33 V/m
(CW)		 USB
TBMDA3B
10MHz-1GHz
 8 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 42 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO: 711 V/m
TBTC1:398 V/m
TBTC2:199 V/m
TBTC3:132 V/m
(CW)		 Mains 100 –
240V AC
TBMDA4B 100kHz-75MHz 5 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 48 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO: 565 V/m
TBTC1:316 V/m
TBTC2:158 V/m
TBTC3:105 V/m
(CW)		 Mains 100 –
240V AC
TBMDA5 150kHz-1GHz 2.5 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 38 dB Immunity pre-
compliance testing
in TEM-cells or with CDNs
according EN 61000-4-6		 Level 1
Level 2 (lim. freq.)		 Mains 100 –
240V AC
TBMDA7 1GHz-3GHz 400 mW AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 40 dB Immunity pre-
compliance
testing
in TEM-cells		 TBTCO:150 V/m
TBTC1:80 V/m
TBTC2:n.a.
TBTC3:n.a.
(CW)		 USB
TBLPA1 10MHz-1GHz 1 W - 32 dB General Purpose - Mains 100 –
240V AC
TBMDA-CDN25 150kHz-250MHz 25 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 47 dB Immunity pre-
compliance testing
with CDNs or BCI
probes according
EN 61000-4-6		 Level 1
Level 2
Level 3		 Mains 100 –
240V AC
TBMDA-BCI25 1MHz-400MHz 25 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 47 dB Immunity pre-
compliance testing with
BCI-probes
according EN 6100		 substitution method:
Level I (AM, CW)
Level II (AM, CW)
Level III (CW)
Level IV (CW)		 Mains 100 –
240V AC
