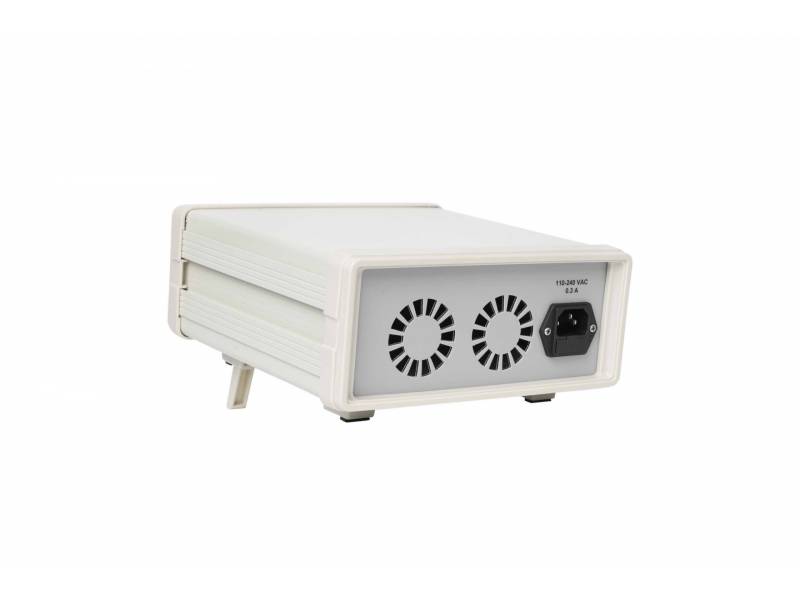

TBMDA4B modulowany szerokopasmowy wzmacniacz mocy TEKBOX

tbmda4b-modulowany-szerokopasmowy-wzmacniacz-mocy-tekbox (1).jpg
Dostępność: na wyczerpaniu
Wysyłka w: 48 godzin
Cena brutto: 4 975,35 zł

Cena regularna:

4975.35
Najniższa cena z 30 dni przed obniżką:
Cena netto: 4 045,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Tekbox
Kod produktu: TEK_TBMDA4B

Opis

Przegląd produktu





Modulowany wzmacniacz szerokopasmowy TBMDA4B (100kHz – 75 MHz) został zaprojektowany w celu stworzenia niedrogiego źródła sygnału do testowania odporności elektronicznych elementów konstrukcyjnych i produktów. Jest on przeznaczony do zasilania z wyjścia generatora śledzącego analizatorów widma.
Z zakresem mocy wejściowej -20 dBm...-10 dBm, może zwiększyć moc wyjściową generatora śledzącego do 5W. Dzięki zakresowi częstotliwości od 100 kHz do 75 MHz jest idealnym uzupełnieniem TBMDA3, który obejmuje zakres od 10 MHz do 1 GHz.
TBMDA4B jest idealny do pracy z sondami pola bliskiego (jako anteny nadawcze) w celu znalezienia wrażliwego miejsca obwodu elektronicznego lub wytworzenia pola elektryczego do testowania odporności na promieniowanie w komorach TEM.

Może generować do:

  • 550 V/m podczas pracy z komorą TEM Tekbox TBTC0
  • 300 V/m podczas zasilania TBTC1
  • 150 V/m podczas zasilania TBTC2
  • 100 V/m podczas zasilania TBTC3


Sygnałami testowymi do badania odporności mogą być CW, AM lub PM. Generator TBMDA3B zapewnia wbudowaną funkcję modulacji w AM lub PM 1 kHz.
W trybie PM, generator TBMDA4B, może również generować sygnał 217 Hz z cyklem roboczym 12,5% w celu symulacji oddziaływania szumu TDMA telefonu komórkowego.

Właściwości

  • Wzmacniacz CW (modulacja wyłączona)
  • 1 kHz, 80% modulacji AM
  • 1 kHz, 50% cykl pracy modulacji impulsowej
  • 217 Hz, 12,5% cykl pracy modulacji impulsowej

Kluczowe cechy

  • Wejście/wyjście: 50 Ohm, N żeńskie
  • Zakres napięcia zasilania: 110 V...240 V
  • Pobór mocy zasilania: 20 W
  • Zakres temperatur pracy: -20°C do 50°C
  • Zakres częstotliwości: 100 kHz - 75 MHz
  • Nasycona moc wyjściowa @ 100 kHz / Pin = -10 dBm: 36,6 dBm (4,6 W) typ.
  • Nasycona moc wyjściowa @ 1 MHz / Pin = -10 dBm: 37,6 dBm (5,8 W) typ.
  • Nasycona moc wyjściowa @ 10 MHz / Pin = -10 dBm: 37,6 dBm (5,8 W) typ.
  • Nasycona moc wyjściowa @ 35 MHz / Pin = -10 dBm: 37,1 dBm (5,1 W) typ.
  • Nasycona moc wyjściowa @ 75 MHz / Pin = -10 dBm: 36,6 dBm (4,6 W) typ.
  • Nasycona moc wyjściowa @ 100 MHz / Pin = -10 dBm: 31,6 dBm (1,4 W) typ.
  • Punkt kompresji wyjścia 1dB @ 1 MHz: +35,7 dBm typ.
  • Punkt kompresji wyjścia 1dB @ 35 MHz: +34,8 dBm typ.
  • Punkt kompresji wyjścia 1dB @ 75 MHz: +34,1 dBm typ.
  • 2. harmoniczna, 35 MHz, Pout=36dBm: < - 18 dBc typ.
  • 2. harmoniczna, 35 MHz, Pout=30dBm: < - 21 dBc typ.
  • 3. harmoniczna, 35 MHz, Pout=36dBm: < - 19 dBc typ.
  • 3. harmoniczna, 35 MHz, Pout=30dBm: < - 35 dBc typ.
  • Całkowite zniekształcenia harmoniczne:
  • 5,9% @35MHz, Pout=27dBm typ.
  • 8,4% @35 MHz, Pout=30 dBm typ.
  • 12,3% @35 MHz, Pout=33 dBm typ.
  • 18,1% @35 MHz, Pout=36 dBm typ.
  • Punkt przechwytu trzeciego rzędu:
  • +53dBm, @25 MHz, ∆ f = 200kHz typ.
  • Współczynnik szumów: @35 MHz: 7,2 dB
  • Wewnętrzna częstotliwość modulacji AM: 1 kHz ±20%
  • Wewnętrzne częstotliwości modulacji PM: 1 kHz ±10%, 217 Hz ±20%
  • Cykl pracy, PM: 50% ±10% @ 1 kHz; 12,5% ±20% @ 217 Hz

Zastosowanie

  • blok wzmocnienia ogólnego przeznaczenia
  • Szerokopasmowy wzmacniacz mocy RF do testowania odporności na promieniowanie, napędzający sondy bliskiego pola
  • Szerokopasmowy wzmacniacz mocy RF do testowania odporności na promieniowanie, napędzający ogniwa TEM



Porównanie Tekbox RF Power Amplifiers

Model Frequency Range Output power Modulator Gain Application Maximum stress levels Supply
TBMDA1 40MHz-3GHz 150 mW AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 22 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO:100 V/m
TBTC1:56 V/m
TBTC2:28 V/m
TBTC3:18V/m
(CW)		 USB
TBMDA2 10MHz- 1.5GHz 0.5 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 43 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO: 178 V/m
TBTC1:100 V/m
TBTC2:50 V/m
TBTC3:33 V/m
(CW)		 USB
TBMDA3B
10MHz-1GHz
 8 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 42 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO: 711 V/m
TBTC1:398 V/m
TBTC2:199 V/m
TBTC3:132 V/m
(CW)		 Mains 100 –
240V AC
TBMDA4B 100kHz-75MHz 5 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 48 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO: 565 V/m
TBTC1:316 V/m
TBTC2:158 V/m
TBTC3:105 V/m
(CW)		 Mains 100 –
240V AC
TBMDA5 150kHz-1GHz 2.5 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 38 dB Immunity pre-
compliance testing
in TEM-cells or with CDNs
according EN 61000-4-6		 Level 1
Level 2 (lim. freq.)		 Mains 100 –
240V AC
TBMDA7 1GHz-3GHz 400 mW AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 40 dB Immunity pre-
compliance
testing
in TEM-cells		 TBTCO:150 V/m
TBTC1:80 V/m
TBTC2:n.a.
TBTC3:n.a.
(CW)		 USB
TBLPA1 10MHz-1GHz 1 W - 32 dB General Purpose - Mains 100 –
240V AC
TBMDA-CDN25 150kHz-250MHz 25 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 47 dB Immunity pre-
compliance testing
with CDNs or BCI
probes according
EN 61000-4-6		 Level 1
Level 2
Level 3		 Mains 100 –
240V AC
TBMDA-BCI25 1MHz-400MHz 25 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 47 dB Immunity pre-
compliance testing with
BCI-probes
according EN 6100		 substitution method:
Level I (AM, CW)
Level II (AM, CW)
Level III (CW)
Level IV (CW)		 Mains 100 –
240V AC
