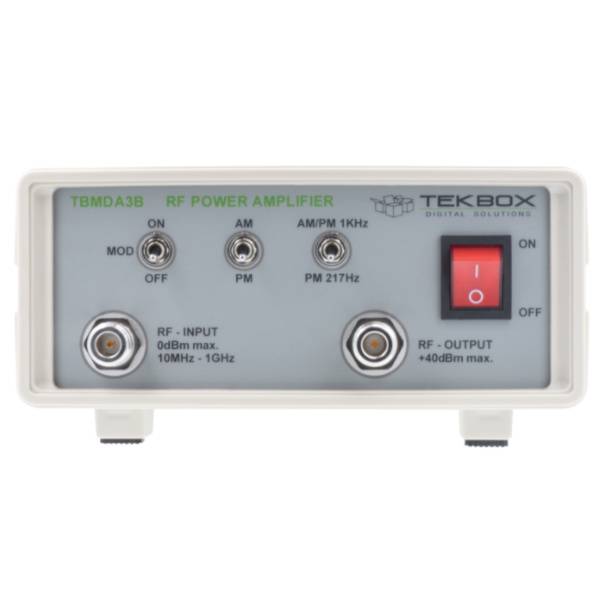

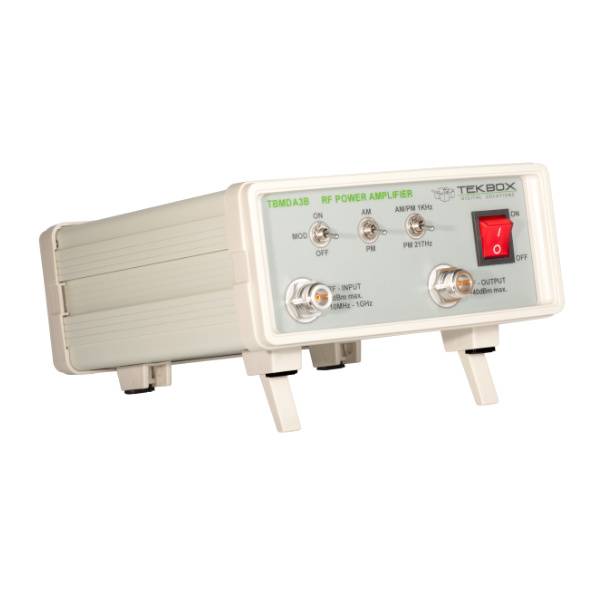

TBMDA3B modulowany szerokopasmowy wzmacniacz mocy TEKBOX

Dostępność: na wyczerpaniu
Wysyłka w: 48 godzin
Cena brutto: 5 473,50 zł

Cena regularna:

5473.50
Najniższa cena z 30 dni przed obniżką:
Cena netto: 4 450,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Tekbox
Kod produktu: TEK_TBMDA3B

Opis

Przegląd produktu

Modulowany wzmacniacz szerokopasmowy TBMDA3B (10MHz – 1 GHz) został zaprojektowany w celu stworzenia niedrogiego źródła sygnału do testowania odporności elektronicznych elementów konstrukcyjnych i produktów. Jest podłączany do generatora śledzącego w analizatorze widma.
Dzięki wzmocnieniu  może zwiększyć moc wyjściową generatora śledzącego do 8W.
TBMDA3B jest idealny do pracy z sondami pola bliskiego (jako anteny nadawcze) w celu znalezienia wrażliwego miejsca obwodu elektronicznego lub wytworzenia pola elektryczego do testowania odporności na promieniowanie w komorach TEM.

Może generować do:

  • 700 V/m podczas pracy z komorą TEM Tekbox TBTC0
  • 400 V/m podczas zasilania TBTC1
  • 200 V/m podczas zasilania TBTC2
  • 130 V/m podczas zasilania TBTC3


Sygnałami testowymi do badania odporności mogą być CW, AM lub PM. Generator TBMDA3B zapewnia wbudowaną funkcję modulacji w AM lub PM 1 kHz.
W trybie PM, generator TBMDA3B, może również generować sygnał 217 Hz z cyklem roboczym 12,5% w celu symulacji oddziaływania szumu TDMA telefonu komórkowego.

Właściwości

  • Wzmacniacz CW (modulacja wyłączona)
  • 1 kHz, 80% modulacji AM
  • 1 kHz, 50% cykl pracy modulacji impulsowej
  • 217 Hz, 12,5% cykl pracy modulacji impulsowej

Kluczowe cechy

  • Wejście/wyjście: 50 Ohm, N żeńskie
  • Zakres napięcia zasilania: 110 V...240 V
  • Pobór mocy zasilania: 20 W
  • Maksymalna moc wejściowa: +3 dBm
  • Zakres temperatur pracy: od -20°C do 50°C
  • Zakres częstotliwości: 10 MHz - 1 GHz
  • Punkt kompresji wyjścia 1dB przy 10 MHz: +36 dBm typ
  • Punkt kompresji wyjścia 1dB @ 100 MHz: +37 dBm typ
  • Punkt kompresji wyjścia 1dB @ 500 MHz: +36 dBm typ
  • Punkt kompresji wyjścia 1dB @ 1 GHz: +34 dBm typ
  • Harmoniczne: < - 10 dBc typ.
  • Wewnętrzna częstotliwość modulacji AM: 1 kHz ±10%
  • Wewnętrzne częstotliwości modulacji PM: 1 kHz ±10%, 217 Hz ±20%
  • Cykl pracy, PM: 50% ±10% @ 1 kHz; 12,5% ±20% @ 217 Hz

Wzmocnienie:

3 MHz 7 MHz 10 MHz 25 MHz 100 MHz 200 MHz 300 MHz 400 MHz 500 MHz
22.5 dB 39.6 dB 42.7 dB 44.7 dB 44.7 dB 44.4 dB 43.7 dB 42.6 dB 42.3 dB



600 MHz 700 MHz 800 MHz 900 MHz 1 GHz 1.1 GHz 1.2 GHz
41.8 dB 41.9 dB 40.6 dB 41.5 dB 39.9 dB 37.5 dB 29.8 dB

Wzmocnienie:

10 MHz 25 MHz 100 MHz 200 MHz 300 MHz 400 MHz 500 MHz 600 MHz 700 MHz
44.2 dB 46.3 dB 46.7 dB 46.6 dB 45.3 dB 44.2 dB 43.8 dB 42.9 dB 41.7 dB



800 Mhz 900 MHz 1 GHz 1.1 GHz 1.2 GHz 1.3 GHz 1.4 GHz 1.5 GHz
39.6 dB 40.1 dB 39.3 dB 38.5 dB 37.3 dB 36.8 dB 35.9 dB 34.8 dB



Zastosowanie

  • blok wzmocnienia ogólnego przeznaczenia
  • Szerokopasmowy wzmacniacz mocy RF do testowania odporności na promieniowanie, napędzający sondy bliskiego pola
  • Szerokopasmowy wzmacniacz mocy RF do testowania odporności na promieniowanie, napędzający ogniwa TEM



Porównanie Tekbox RF Power Amplifiers

Model Frequency Range Output power Modulator Gain Application Maximum stress levels Supply
TBMDA1 40MHz-3GHz 150 mW AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 22 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO:100 V/m
TBTC1:56 V/m
TBTC2:28 V/m
TBTC3:18V/m
(CW)		 USB
TBMDA2 10MHz- 1.5GHz 0.5 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 43 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO: 178 V/m
TBTC1:100 V/m
TBTC2:50 V/m
TBTC3:33 V/m
(CW)		 USB
TBMDA3B
10MHz-1GHz
 8 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 42 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO: 711 V/m
TBTC1:398 V/m
TBTC2:199 V/m
TBTC3:132 V/m
(CW)		 Mains 100 –
240V AC
TBMDA4B 100kHz-75MHz 5 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 48 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO: 565 V/m
TBTC1:316 V/m
TBTC2:158 V/m
TBTC3:105 V/m
(CW)		 Mains 100 –
240V AC
TBMDA5 150kHz-1GHz 2.5 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 38 dB Immunity pre-
compliance testing
in TEM-cells or with CDNs
according EN 61000-4-6		 Level 1
Level 2 (lim. freq.)		 Mains 100 –
240V AC
TBMDA7 1GHz-3GHz 400 mW AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 40 dB Immunity pre-
compliance
testing
in TEM-cells		 TBTCO:150 V/m
TBTC1:80 V/m
TBTC2:n.a.
TBTC3:n.a.
(CW)		 USB
TBLPA1 10MHz-1GHz 1 W - 32 dB General Purpose - Mains 100 –
240V AC
TBMDA-CDN25 150kHz-250MHz 25 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 47 dB Immunity pre-
compliance testing
with CDNs or BCI
probes according
EN 61000-4-6		 Level 1
Level 2
Level 3		 Mains 100 –
240V AC
TBMDA-BCI25 1MHz-400MHz 25 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 47 dB Immunity pre-
compliance testing with
BCI-probes
according EN 6100		 substitution method:
Level I (AM, CW)
Level II (AM, CW)
Level III (CW)
Level IV (CW)		 Mains 100 –
240V AC
