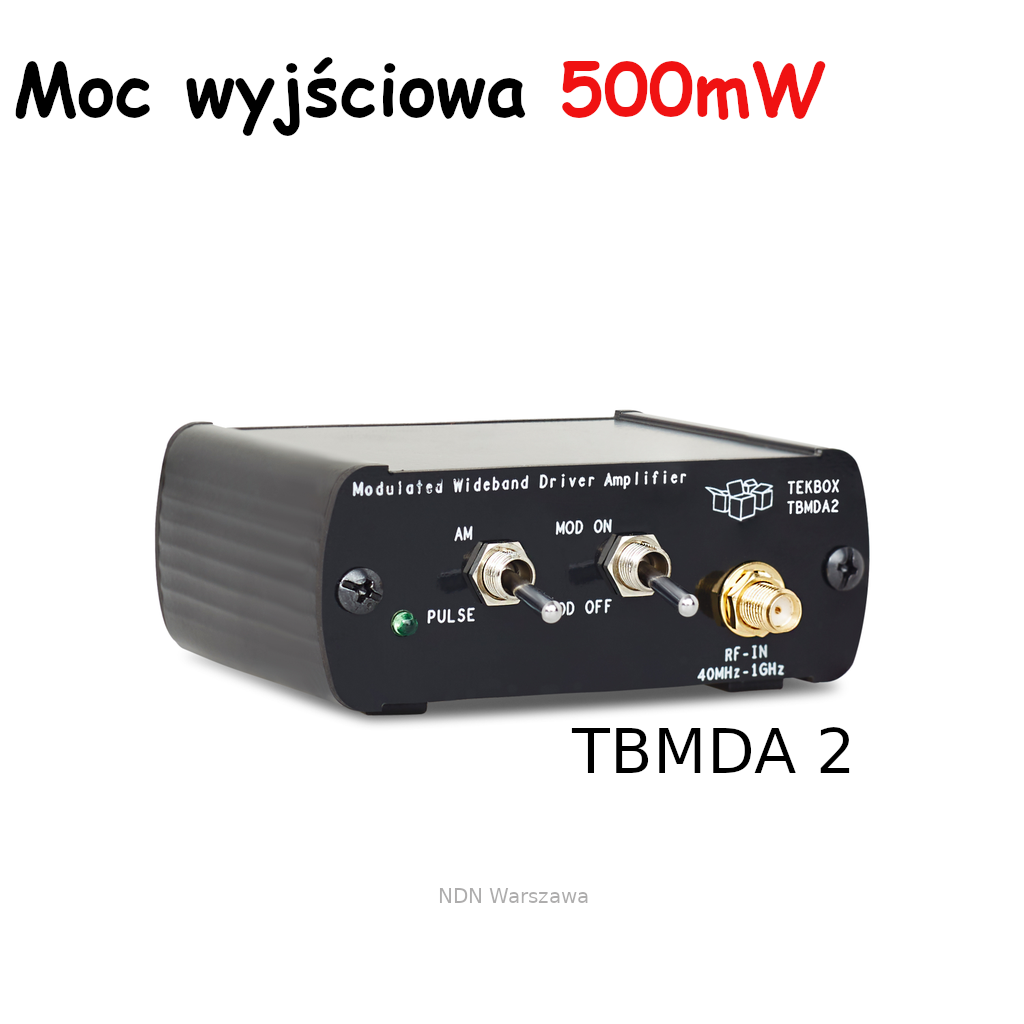

TBMDA2 modulowany szerokopasmowy wzmacniacz TEKBOX

Dostępność: na wyczerpaniu
Wysyłka w: 24 godziny
Cena brutto: 2 761,35 zł

Cena regularna:

2761.35
Najniższa cena z 30 dni przed obniżką:
Cena netto: 2 245,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Tekbox
Kod produktu: TEK_TBMDA2

Opis

Przegląd produktu

Modulowany wzmacniacz szerokopasmowy TBMDA2 został zaprojektowany w celu stworzenia niedrogiego źródła sygnału do testowania odporności elektronicznych elementów konstrukcyjnych i produktów. Jest podłączany do generatora śledzącego w analizatorze widma.
Dzięki wzmocnieniu 1dB + 27dBm może zwiększyć moc wyjściową generatora śledzącego do 500mW.
TBMDA2 jest idealny pracy z sondami pola bliskiego (jako anteny nadawcze) w celu znalezienia wrażliwego miejsca obwodu elektronicznego lub wytworzenia pola elektrycznego do
170 V / m podczas pracy z komorą TBTC0
100 V / m podczas pracy z komorą TBTC1
50 V / m podczas pracy z komorą TBTC2
30 V / m podczas jazdy z komorą TBTC3
Sygnałami testowymi do badania odporności mogą być CW, AM lub PM. Generator TBMDA2 zapewnia wbudowaną funkcję modulacji w AM lub PM 1 kHz.
W trybie PM, generator TBMDA2, może również generować sygnał 217 Hz z cyklem roboczym 12,5% w celu symulacji oddziaływania telefonu komórkowego.

Kluczowe cechy

  • Wzmacniacz CW (modulacja wyłączona)
  • 1 kHz, 80% modulacji AM
  • 1 kHz, 50% cykl pracy modulacji impulsowej
  • 217 Hz, 12,5% cykl pracy modulacji impulsowej
  • Wejście/wyjście: 50 Ohm, żeńskie SMA
  • Nominalne napięcie zasilania: 5 V, typ. 700 mA, złącze Mini-USB-B
  • Maksymalne napięcie zasilania: 5,5V
  • Maksymalna moc wejściowa: -8 dBm w trybie ciągłym, 0 dBm przy 25°C przez maks. 5 minut. Zakres temperatur pracy: -20°C do 50°C
  • Zakres częstotliwości: 10MHz - 1,5 GHz
  • Punkt kompresji wyjścia 1dB @ 10MHz: +24 dBm typ.
  • Punkt kompresji wyjścia 1dB @ 100 MHz: +27 dBm typ.
  • Punkt kompresji wyjścia 1dB @ 1 GHz: +27 dBm typ.
  • Punkt kompresji wyjścia 1dB @ 1,5 GHz: +26,5 dBm typ.
  • Harmoniczne: < - 30 dBc typ.
  • Wewnętrzna częstotliwość modulacji AM: 1 kHz ±10%
  • Wewnętrzne częstotliwości modulacji PM: 1 kHz ±10%, 217 Hz ±20%
  • Cykl pracy, PM: 50% ±10% @ 1 kHz; 12,5% ±20% @ 217 Hz

Wzmocnienie:

10 MHz 25 MHz 100 MHz 200 MHz 300 MHz 400 MHz 500 MHz 600 MHz 700 MHz
44.2 dB 46.3 dB 46.7 dB 46.6 dB 45.3 dB 44.2 dB 43.8 dB 42.9 dB 41.7 dB



800 Mhz 900 MHz 1 GHz 1.1 GHz 1.2 GHz 1.3 GHz 1.4 GHz 1.5 GHz
39.6 dB 40.1 dB 39.3 dB 38.5 dB 37.3 dB 36.8 dB 35.9 dB 34.8 dB



Zastosowanie

  • blok wzmocnienia ogólnego przeznaczenia
  • Szerokopasmowy wzmacniacz mocy RF do testowania odporności na promieniowanie, napędzający sondy bliskiego pola
  • Szerokopasmowy wzmacniacz mocy RF do testowania odporności na promieniowanie, napędzający ogniwa TEM



Porównanie Tekbox RF Power Amplifiers

Model Frequency Range Output power Modulator Gain Application Maximum stress levels Supply
TBMDA1 40MHz-3GHz 150 mW AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 22 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO:100 V/m
TBTC1:56 V/m
TBTC2:28 V/m
TBTC3:18V/m
(CW)		 USB
TBMDA2 10MHz- 1.5GHz 0.5 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 43 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO: 178 V/m
TBTC1:100 V/m
TBTC2:50 V/m
TBTC3:33 V/m
(CW)		 USB
TBMDA3B
10MHz-1GHz
 8 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 42 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO: 711 V/m
TBTC1:398 V/m
TBTC2:199 V/m
TBTC3:132 V/m
(CW)		 Mains 100 –
240V AC
TBMDA4B 100kHz-75MHz 5 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 48 dB Immunity pre-compliance testing
in TEM-cells		 TBTCO: 565 V/m
TBTC1:316 V/m
TBTC2:158 V/m
TBTC3:105 V/m
(CW)		 Mains 100 –
240V AC
TBMDA5 150kHz-1GHz 2.5 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 38 dB Immunity pre-
compliance testing
in TEM-cells or with CDNs
according EN 61000-4-6		 Level 1
Level 2 (lim. freq.)		 Mains 100 –
240V AC
TBMDA7 1GHz-3GHz 400 mW AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 40 dB Immunity pre-
compliance
testing
in TEM-cells		 TBTCO:150 V/m
TBTC1:80 V/m
TBTC2:n.a.
TBTC3:n.a.
(CW)		 USB
TBLPA1 10MHz-1GHz 1 W - 32 dB General Purpose - Mains 100 –
240V AC
TBMDA-CDN25 150kHz-250MHz 25 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 47 dB Immunity pre-
compliance testing
with CDNs or BCI
probes according
EN 61000-4-6		 Level 1
Level 2
Level 3		 Mains 100 –
240V AC
TBMDA-BCI25 1MHz-400MHz 25 W AM,1kHz,80%,
PM,1kHz,50%,
PM,217Hz,12.5%		 47 dB Immunity pre-
compliance testing with
BCI-probes
according EN 6100		 substitution method:
Level I (AM, CW)
Level II (AM, CW)
Level III (CW)
Level IV (CW)		 Mains 100 –
240V AC
